UPVC/CPVC 90 ° локоть

Колинг UPVC/CPVC 90 ° является высокопроизводительным подгонком, широко используемым в строительных и промышленных областях. Изготовленный из премиального UPVC (непластифицированный поливинилхлорид) или CPVC (хлорированный поливинилхлорид), этот локоть на 90 ° обеспечивает коррозионную стойкость и высокотемпературную производительность.

Продукт предназначен для обеспечения более плавных трубных соединений, эффективно снижая сопротивление потока жидкости и повышение общей эффективности системы. Он подходит для водоснабжения, дренажа и химического транспорта жидкости, отвечающих различным требованиям. Локоть на 90 ° проста в установке и легко интегрируется со стандартными системами трубопроводов, не требуя специальных инструментов.

Связаться с нами

PREV：Связь UPVC/CPVC
NEXT：UPVC/CPVC TEE

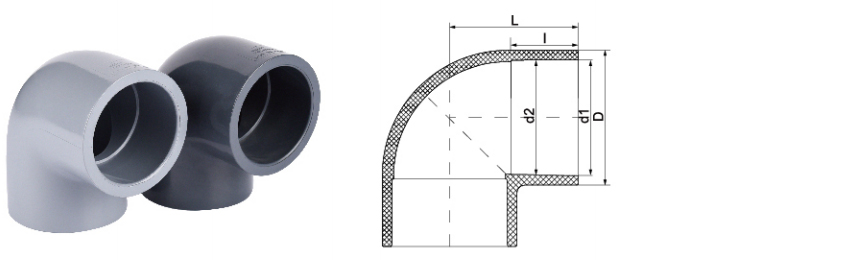

Параметр Приложение Технические стандарты

Размер/ном.			ДюймовыйN20	ДюймовыйN25	ДюймовыйN32	ДюймовыйN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Дин	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		Л	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		я	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		Л	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		я	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Анси	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	Л		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	я		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Джис	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	Л		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	Я		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Компания

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Group есть China UPVC/CPVC 90 ° локоть Для пищевой промышленности/автомобильной/электронной Suppliers и Custom UPVC/CPVC 90 ° локоть Для пищевой промышленности/автомобильной/электронной FactoryПолем Мы были основаны в 2007 году, специализируясь на исследованиях и разработках, производстве, продаже и обслуживании промышленных трубопроводов CPVC и UPVC. Он получил лицензию на производственную лицензию на специальное оборудование, провинция Чжэцзян, связанные с водой, связанные с водой, документ о утверждении лицензии на IS09001 Сертификат системы управления качеством, сертификат системы управления окружающей средой IS014001, Сертификат системы по охране труда и безопасности IS045001 и другие сертификаты. Он также имеет более 50 независимых прав интеллектуальной собственности и импорта самоуправления и экспорта. Чтобы предоставить диверсифицированные продукты и лучшие услуги, компания представила передовые технологии, оборудование для инструментов и уникальные системы сырья и управления из Германии и Америки. За прошедшие годы наши продукты широко используются в химической промышленности, металлургии, фотоэлектрической, ядерной энергетике, литии, электронном полупроводнике, пищевых продуктах, медицине, автомобильной, промышленной обработке воды и других промышленных промышленных промышленных водах и щелочной жидкости, водой из ультра-чистовой воды, питьевой воде, электронными составами промышленных сточных вод. В настоящее время Zheyi Group создала более 30 торговых компаний по всей стране. Категории продуктов экспортируются в Европу, Америку, Юго -Восточную Азию и другие страны и регионы. Наша продукция приветствуется клиентами на внутренних и международных рынках.

Сертификат чести

Новости

Сертификат
Dec 12,2024
ЧИТАТЬ ДАЛЕЕ

Отзыв сообщений

Строгий контроль качества

Под руководством принципа «первого качества» Zheyi Group использует во всем мире современное оборудование и сырье премиум -класса для поддержания строгого контроля над каждым этапом производства. Цель состоит в том, чтобы доставлять продукты трубопровода, которые преуспевают как в производительности, так и в эстетике.

Компания использует современное производственное оборудование и высококлассные материалы, в том числе Sekisui из Японии и Lubrizol из Соединенных Штатов. Благодаря бесшовной сочетание сложных методов производства и профессионального управления, каждый продукт «Zheyi» подвергается строгому контролю качества - от производства и проверки до конечной доставки - совершенства как при внешности, так и в функциональности.
Точное тестирование производительности

В Zheyi каждый продукт создан не только с акцентом на утонченную эстетику, но и непоколебимую приверженность превосходному внутреннему качеству. Строгое тестирование производительности гарантирует стабильность и долговечность продукта, даже при сложных условиях:

● Тест на плотность: измеряет плотность материала, чтобы обеспечить структурную однородность и стабильность.
● Тест температуры смягчения виката: оценивает смягчение материала в условиях высокотемпературных условий, чтобы обеспечить сопротивление деформации в различных средах.
● Тест духовки: имитирует долгосрочную теплостойкость, проверяя способность продукта противостоять длительному воздействию высоких температур.
● Гидростатический тест: оценивает прочность трубопровода в условиях высокого давления, чтобы гарантировать безопасность и надежность.
● Тест удара молотка: тесты воздействия на сопротивление для обеспечения долговечности продукта во время транспортировки, установки и ежедневного использования.

UPVC/CPVC 90 ° локоть Industry knowledge

Как правильно выбрать UPVC/CPVC 90 ° локтей ? Подробное объяснение уровня давления и размеров стандартов

В промышленных системах трубопроводов UPVC (непластифицированный поливинилхлорид) и CPVC (хлорированный поливинилхлорид) на 90 ° локлы являются ключевыми разъемами, а их выбор напрямую влияет на безопасность, долговечность и эффективность работы системы. Правильный отбор требует всестороннего рассмотрения свойств материала, уровней давления, стандартов размера и особых потребностей различных отраслей.

1. Выбор материала: ключевое различие между UPVC и CPVC
UPVC подходит для нормальной температуры (0 ° C ~ 60 ° C) и среды низкого давления, имеет хорошую кислотную и щелочную коррозионную устойчивость, низкую стоимость и часто используется в безопасной питьевой воде (безопасная питьевая вода), промышленную очистку воды (промышленная обработка воды), обычную доставку питьевой воды (питьевая вода) и другие сценарии.

CPVC устойчив к высоким температурам (до 93 ° C ~ 110 ° C) и имеет более высокую прочность на сжатие. Он подходит для высокотемпературных коррозионных сред. Типичные применения включают в себя маринованный транспорт жидкости в металлургической промышленности, химические трубопроводы с высокой точностью в фотоэлектрической промышленности, системы ультрапирных вод в электронных полупроводниках, высокотемпературные трубопроводы стерилизации в медицине, трубопроводы радиационной резистенты в атомных электростанциях и химические коррозионные среды на обработке промышленных сточных вод.

2. Выбор качества давления (стандарты PN и SCH)
Способность локтя под давлением зависит от уровня толщины стенки. Общие стандарты давления включают PN (номинальное давление, такое как PN6, PN10, PN16) и SCH (график, такой как SCH40, SCH80).

Для безопасной питьевой воды и обычной очистки воды обычно выбирается материал UPVC, а класс давления PN6 ~ PN10 может удовлетворить потребности. В промышленных сточных водах и металлургии, из-за сильной коррозовой средств массовой информации, рекомендуется выбрать локлы PN10 ~ PN16 или CPVC SCH80 для обеспечения долгосрочной устойчивости к давлению и устойчивости к химической коррозии.

Фотоэлектрическая, электронная полупроводниковая и медицина индустрия медицины имеет чрезвычайно высокие требования для чистоты трубопровода и химической стойкости и обычно используют локлы CPVC SCH40 или SCH80, чтобы гарантировать, что среда высокой чистоты не загрязнена. Применение атомной электростанции требуют специальных радиационных материалов CPVC, которые соответствуют строгим стандартам, таким как ASME NQA-1.

3. Стандарты размера (DN и дюймы)
Размер UPVC/CPVC 90 ° должен соответствовать системе трубопроводов. Общие стандарты включают метрическую (DN15, DN50, DN100 и т. Д.) И Имперский (1/2 ", 2", 4 "и т. Д.).

В электронном полупроводнике и фотоэлектрической промышленности обычно используются локти с небольшим диаметром (DN15 ~ DN50) из-за необходимости управления высоким определенным контролем жидкости. Локти с большим диаметром DN80 ~ DN300 обычно используются в промышленных сточных водах и металлургической промышленности из-за больших показателей потока. Атомные электростанции и фармацевтическая промышленность должны строго следить за отраслевыми стандартами, чтобы обеспечить точное соответствие размера, чтобы избежать риска утечки или загрязнения.

4. Промышленные сертификаты и требования
Разные отрасли имеют различные требования к сертификации для локтей:
Безопасная питьевая вода / питьевая вода: должна соответствовать сертификации NSF / ANSI 61.
Электронный полупроводник / фотоэлектрический: требуется сверхглаглая внутренняя стенка для уменьшения отложения частиц, а некоторые приложения требуют сертификации полу F57.
Медицина: USP Class VI или FDA Стандарты должны быть соблюдены, чтобы гарантировать, что пластификатор не выщелачивается.
Ядерная энергетика: необходимо использовать сертификацию качества ASME NQA-1, а необходимо использовать модифицированные модифицированные материалы CPVC.

5. Рекомендации по установке и обслуживанию
Метод подключения: локлы UPVC/CPVC обычно связаны растворителями (Клей из ПВХ). Во время установки убедитесь, что интерфейс чистый и не содержащий масла.
Расстояние между поддержкой: высокотемпературные (CPVC) или трубы большого диаметра требуют дополнительных опорных кадров, чтобы избежать деформации из-за теплового расширения или воздействия жидкости.
Регулярный осмотр: в отраслях высокого риска, таких как химическая и ядерная энергия, локти должны регулярно проверять на наличие признаков трещин, старения или коррозии, а поврежденные детали должны быть своевременно заменены.
