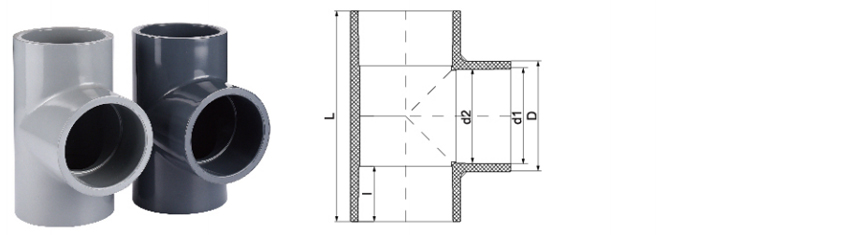

UPVC/CPVC TEE

UPVC/CPVC TEE Руководство по выбору: рейтинг давления, стандарты размера и отраслевые приложения

UPVC (непластифицированный поливинилхлорид) и CPVC (хлорированный поливинилхлорид) являются ключевыми разъемами в трубопроводной системе в таких отраслях, как химическая обработка, энергетика и высококачественное производство. Правильный отбор требует всестороннего рассмотрения рейтинга давления, стандартов размера, коррозионной стойкости и отраслевых требований. Ниже приведен анализ ключевых факторов отбора и типичных отраслевых приложений:

1. Рейтинг давления и толерантность к температуре
UPVC: применимо к 0-60 ° C, сопротивление давлению обычно составляет 150-200 фунтов на квадратный дюйм (в зависимости от толщины стенки), подходит для нормальной температуры и среды низкого давления.
CPVC: температурная устойчивость может достигать 90-100 ° C, сопротивление давлению составляет 100-400 фунтов на кв.

2. Стандарт размера
Номинальный диаметр (DN): общие размеры являются DN15-DN300, которые должны соответствовать стандартам трубопроводов (например, ISO, ANSI).

Толщина стены (график):
График 40: Общее назначение, подходящее для большинства сценариев низкого давления (таких как питьевая вода, промышленная водопроводная обработка).
График 80: сопротивление высокого давления, используемое в среде высокого спроса, таких как химическая промышленность и атомные электростанции.

3. Отражные точки применения и отбора отраслевых точек
(1) Безопасная питьевая вода
Применение: муниципальное водоснабжение, система сантехники домохозяйства.
Ключ выбора: должен соответствовать сертификации NSF/ANSI 61, чтобы гарантировать, что материал нетоксичен, обычно выбирается график 40 UPVC.

(2) Металлургия
Применение: линия маринованного охлаждения, система коррозийного среднего транспорта.
Ключ отбора: должен быть устойчив к сильной кислоте (такой как серная кислота, соляная кислота), предпочтительно график CPVC 80, чтобы обеспечить долгосрочную устойчивость к химической коррозии.

(3) фотоэлектрический
Применение: Система циркуляции охлаждения солнечной панели, транспортировка чистой воды.
Ключ отбора: UPVC должен добавить стабилизатор антиультравиолета (УФ), чтобы предотвратить старение, вызванное долгосрочным воздействием солнечного света.

(4) Промышленность по атомной энергетике
Применение: трубопроводы по обработке ядерных отходов, системы вспомогательного охлаждения.
Ключ на выборе: материал должен иметь высокую толерантность к излучениям, CPVC должен соответствовать стандартам ASTM D1784 и проходить строгие испытания на сопротивление давлению.

(5) Электронный полупроводник
Применение: Ультрапирная вода (UPW), система химического распределения высокой чистоты.
Ключ выбора: необходимо использовать ультра-высокую чистоту UPVC/CPVC, а внутренняя стена должна быть электролитически отполирована, чтобы избежать осаждения частиц и загрязнения среды.

(6) Медицинская промышленность
Применение: фармацевтическая система чистой воды, стерильная жидкость.
Ключ выбора: должен соответствовать сертификации FDA, CPVC может противостоять высокотемпературной стерилизации (121 ° C), чтобы обеспечить отсутствие роста бактерий.

(7) Очистка промышленной воды
Применение: обратный осмос (RO), смягченная водная система, циркулирующая охлаждающая вода.
Ключ отбора: UPVC является устойчивым к хлору и устойчивым к окислению и подходит для Приложения 40 или 80, в зависимости от давления системы.

(8) Промышленные сточные воды
Применение: сброс сточных вод, содержащий коррозийные химические вещества, систему нейтрализации кислотной базы.
Ключ отбора: CPVC является устойчивым к кислотно-основным, органическим растворителем, и его нелегко ухудшаться после долгосрочного использования.

(9) питьевая вода
Применение: Распределение холодной и горячей воды в зданиях, система прямой питьевой воды.
Ключ отбора: он должен соответствовать региональным стандартам сертификации (например, WRAS UK, KTW Germany), чтобы обеспечить долгосрочное безопасное использование.

4. Соображения отбора
Химическая совместимость: различные среды (такие как кислоты, щелочи, растворители) оказывают различное влияние на UPVC/CPVC, и на стандарт ASTM F439 должен быть указан.
Метод соединения:
Растворитель цемент: подходит для постоянного соединения, хорошее герметизация.
Фланец: Легко разбирать и поддерживать, подходит для промышленных систем.
Резьба: используется для небольших труб, но внимание должно быть уделено запечатыванию.
Требования к сертификации: индустрия ядерной энергетики требует ASME NQA-1, полупроводниковая промышленность требует полу F57, а фармацевтическая промышленность требует сертификации FDA.
