Фланец петлителя SCH8O/DIN из ПВХ/ХПВХ

Фланец петлителя из ПВХ/ХПВХ используется в промышленности и строительстве. Он обеспечивает коррозионную стойкость и высокотемпературные характеристики, что делает его пригодным для транспортировки различных жидкостей и газов.

Фланец предназначен для легкой установки, обеспечения надежных соединений труб и снижения риска утечек. Петлевой фланец из ПВХ/ХПВХ идеально подходит для таких отраслей, как очистка воды, химическая промышленность и системы отопления, вентиляции и кондиционирования воздуха, эффективно продлевая срок службы трубопроводных систем.

Связаться с нами

Предыдущий：Глухой фланец из ПВХ/ХПВХ SCH8O/DIN
Следующий：SCH8O/DIN UPVC/CPVC переходной тройник

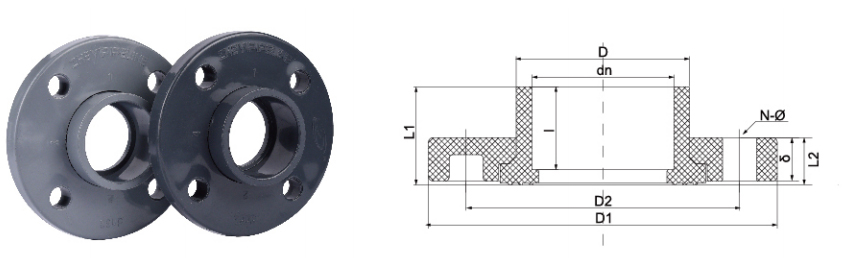

параметр приложение Технические стандарты

РАЗМЕР/НОМ.		дн20	дн25	дн32	дн40	дн50	дн63	дн75	дн90	дн110	дн140	дн160	дн225	дн280	дн315
		(ДН15)	(ДН20)	(ДН25)	(ДN32)	(ДN40)	(ДН50)	(ДN65)	(DN80)	(ДН100)	(DN125)	(ДН150)	(ДН200)	(ДН250)	(ДН300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
ГАМ	д1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	д2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	Д1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	Д2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	Л1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	Л2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	Я	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	Н-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Ф18	8-Ф18	8-Ф18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
АНСИ	д1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	д2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	Д1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	Д2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	Л1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	Л2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	Я	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	Н-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
ДЖИС	д1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	д2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	Д1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	Д2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	Л1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	Л2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	Я	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	Н-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Ф19	8-Ф19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

Фланец петлителя из ПВХ/ХПВХ SCH80/ГАМ — надежные и универсальные соединения трубопроводов

Петлевой фланец SCH80/DIN — это инженерный компонент, предназначенный для создания надежных и разборных соединений в трубопроводных системах из ПВХ и ХПВХ. Он облегчает интеграцию пластиковых трубопроводов с металлическими фланцами, насосами и клапанами, соответствуя стандартам SCH80 и DIN. Данное изделие изготовлено с учетом обеспечения размерной однородности и механической целостности в определенных условиях эксплуатации, что делает его пригодным для широкого спектра промышленных применений.

Характеристики продукта

Совместимость с двумя стандартами: Разработан для обоих SCH80 и DIN схемы расположения болтов, обеспечивающие универсальное решение для систем, требующих международной совместимости. Эта функция упрощает закупки для проектов, которые должны соответствовать нескольким региональным стандартам.
Коррозионная стойкость: Изготовлено из УПВХ (Непластифицированный поливинилхлорид) или ХПВХ (Хлорированный поливинилхлорид), корпус фланца устойчив к широкому спектру химических веществ, кислот, щелочей и солей. Эта характеристика имеет решающее значение для длительного использования в коррозионных средах.
Структурная целостность: Конструкция петлителя позволяет фланцу свободно вращаться для выравнивания болтов, упрощая установку, в то время как ступица сердечника сохраняет жесткое соединение с трубой. Это предотвращает нагрузку на соединения и обеспечивает надежное уплотнение.
Рейтинг высокого давления: Разработан для выдерживания номинального давления, соответствующего графику труб SCH80, что делает его пригодным для применений, требующих более высокой устойчивости к давлению, чем стандартные системы из ПВХ.

Технические характеристики

Материал	Размеры	Стандарт	Номинальное давление
УПВХ (PVC-U) / CPVC (PVC-C)	См. спецификации SCH80 и DIN	ASTM D1784 / DIN EN ISO 1452	ПН10 / Класс 150
Доступные размеры	Тип соединения	Цвет	Совместимость прокладок
От 1/2 дюйма до 12 дюймов (от DN15 до DN300)	Цементная розетка с растворителем	Серый (UPVC), светло-серый/бежевый (CPVC)	EPDM, FPM (FKM)

Поля приложения

Петлевой фланец SCH80/DIN используется в системах, требующих надежного, химически стойкого и съемного соединения. Типичные области применения включают в себя:

Водоочистные сооружения и сооружения очистки сточных вод
Заводы по химической переработке и транспортировке
Промышленные технологические трубопроводы для коррозионных жидкостей
Бассейны и водные системы, требующие прочных и долговечных компонентов
Горнодобывающие и нефтеперерабатывающие операции
Электрогенерирующие объекты

---

Часто задаваемые вопросы

1. Чем фланец петлителя из ПВХ отличается от традиционного фиксированного фланца по установке и применению?

Фланец петлителя имеет свободно вращающееся кольцо, что упрощает выравнивание отверстий для болтов во время установки, что является значительным преимуществом в ограниченном пространстве или когда трубы уже закреплены. Фиксированный фланец требует точного выравнивания вращения всей секции трубы, что может оказаться более сложной задачей. Механизм вращения фланца петлителя также помогает снизить нагрузку на систему трубопроводов, особенно при соединении с неподвижными металлическими компонентами. Для получения конкретных инструкций по установке и передового опыта ознакомьтесь с нашей технической документацией или свяжитесь с нашей службой поддержки.

2. Каковы ограничения по температуре и давлению для фланца из ХПВХ SCH80/DIN и как они соотносятся с металлическими фланцами в агрессивных средах?

Фланец из ХПВХ SCH80/DIN предназначен для применения при более высоких температурах, чем ПВХ, с максимальной рабочей температурой обычно до 200°F (93°C) и номинальным давлением, соответствующим стандартам SCH80. Хотя металлические фланцы часто имеют более высокие показатели предельного давления, они подвержены коррозии под воздействием многих промышленных химикатов. Напротив, фланец из ХПВХ сохраняет свою структурную целостность в коррозионных средах, которые могут разрушать металлические альтернативы. Решение между ХПВХ и металлическим фланцем должно основываться на комплексном анализе типа жидкости, рабочей температуры и требуемого давления. Наша команда инженеров может предоставить подробный анализ совместимости материалов для вашего конкретного применения.
