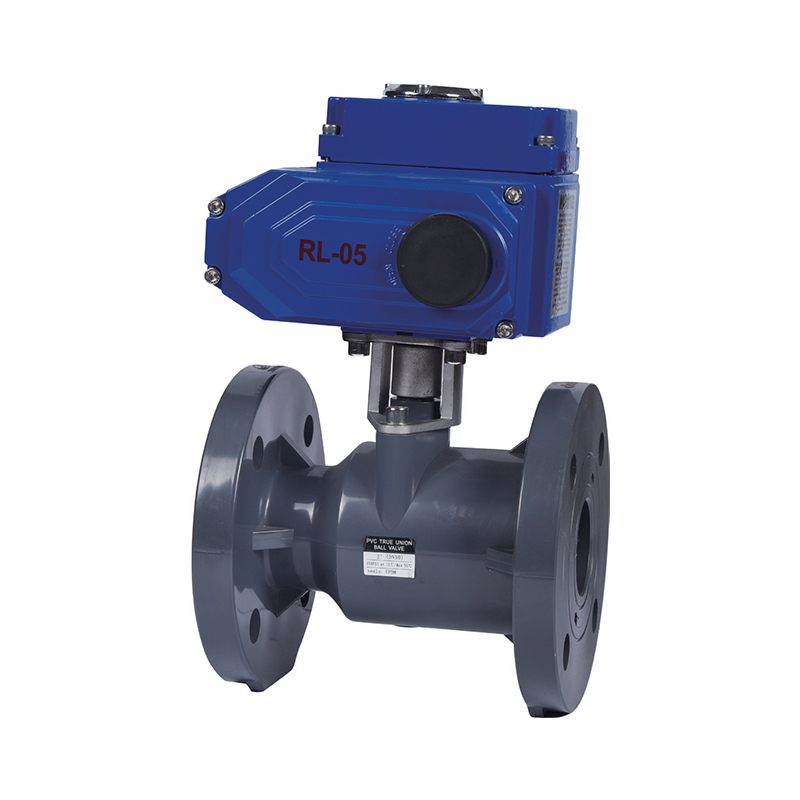

Электрический фланцевый шаровой клапан

Определяющей особенностью электрического фланцевого шарового клапана является то, что его компонент закрытия (шарик) вращается вокруг оси стебля, обычно позволяя открывать или закрывать клапан через вращение на 90 °. Он может похвастаться характеристиками герметизации, высокой пропускной способностью, низким сопротивлением потока, простой структурой, легким обслуживанием и длительным сроком службы. Проход корпуса клапана имеет тот же диаметр, что и подключенный трубопровод, что позволяет среде течь почти без потерь. Следовательно, он часто используется в приложениях, требующих строгого герметизации, таких как управление газами, жидкостями, парами и средами, содержащими волокнистые примеси. Электрические фланцевые шариковые клапаны широко применяются в таких отраслях, как нефть, химические вещества, металлургия, легкая промышленность, изготовление бумаг, электростанции и охлаждение. В частности, они обычно используются в качестве аварийных отключенных клапанов в нефтяных складах, химических средствах и газовых трубах. В чрезвычайных ситуациях, таких как пожары, вызванные утечками нефти или опасных материалов к отключениям электроэнергии, электрический фланцевый шаровой клапан автоматически отключается без ручной работы, эффективно предотвращая вторичные несчастные случаи, сокращая повреждение имущества и защиту безопасности персонала. .

Связаться с нами

Предыдущий：Пневматический клапан бабочки
Следующий：Пневматический фланцевый шаровой клапан

параметр приложение Технические стандарты

(1) Материал: UPVC, CPVC
(2) Размер: 2 "-12", DN50-DN300, DN63-DN315
(3) Стандарты: Анси, Дин
(4) Соединение: фланце
(5) рабочее давление: 150 фунтов на квадратный дюйм, 1,0 МПа
(6) Рабочая температура: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Цвет тела: UPVC (темно -серый), CPVC (светло -серый)

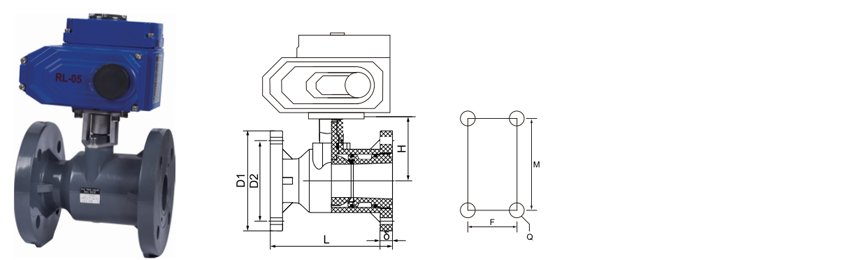

Размер/ном.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Дин	85	100	110	125	145	160	180	210	240
	Анси	79	89	98	121	140	152	191	216	241
	Джис	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Джис	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
Фон		-	-	-	-	45	45	49	49	49
М		40	52	52	70	84	84	121	121	121
Q.		2 × м6	2 × м8	2 × м8	2 × м8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Крутящий момент (n · м)		4	6	8	12	18	26	35

Спецификации электрического привода

Шаровой клапан	Модель	Максимальный выходной момент	Время действия 90 °		Выходной вал	Мотор	Рейтинг тока
Шаровой клапан	Модель	N · m	Особенный	Стандартный	мм	W.	Атмосфера 220v/a	Атмосфера 380 В/а	Ток 24 В/а
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	15.05.90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	15.05.90	40	22*22	118	1	0.5	8.5

Компания

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group да Китай Электрический фланцевый шаровой клапан Для пищевой промышленности/автомобильной/электронной поставщик и сделанный на заказ Электрический фланцевый шаровой клапан Для пищевой промышленности/автомобильной/электронной фабрика. Мы были основаны в 2007 году, сосредоточившись на исследованиях и разработках, производстве, продажах и обслуживании промышленных труб CPVC и UPVC. Компания получила ряд сертификатов, включая лицензию на производство специального оборудования, лицензию на гигиену продукции, связанной с водой, провинции Чжэцзян, сертификацию системы менеджмента качества IS09001, сертификацию системы экологического менеджмента IS014001 и сертификацию системы менеджмента охраны труда и техники безопасности IS045001. Компания имеет более 50 независимых прав интеллектуальной собственности и самостоятельных прав на импорт и экспорт. Для предоставления разнообразной продукции и более качественных услуг компания внедрила передовые технологии, инструментальное оборудование и уникальные сырьевые материалы и системы управления из Германии и США. На протяжении многих лет наша продукция широко используется в трубопроводной транспортировке кислотных и щелочных жидкостей, сверхчистой воды, питьевой воды, чистой воды электронного класса и промышленных сточных вод в химической, металлургической, фотоэлектрической, ядерной энергетике, литиевых батареях, электронных полупроводниках, пищевой, медицинской, автомобильной, промышленной очистке воды и других отраслях. В настоящее время группа компаний ZHEYI создала более 30 торговых компаний по всей стране, и все виды продукции экспортируются в Европу, Америку, Юго-Восточную Азию и другие страны и регионы, пользуясь большим спросом у отечественных и зарубежных клиентов.

Почетная грамота

Новости

Химические и устойчивые к литие клапаны UPVC/CPVC (DIN/ANS...
Jun 26,2025
В требовательном мире обработки промышленной жидкости выбор подходящих клапанов имеет первостепенное значение для безопасности, эффективности и долговечности. При работе с коррозионными химическими веществами, включая...
узнать больше
Ultimate Guide of UPVC Pipes для химической и литийной про...
Jun 19,2025
Трубы UPVC (непластифицированные поливинилхлорид) широко используются в химической обработке, экстракции лития и промышленном применении высокого давления благодаря их коррозионной устойчивостью, долговечности и...
узнать больше
Высокопроизводительные трубы UPVC для суровых промышленных...
Jun 12,2025
Трубы UPVC широко используются в отраслях, требующих исключительной химической устойчивости и долговечности. В этой статье рассматриваются ключевые особенности труб UPVC с высокой химической устойчивостью для ли...
узнать больше

Оставить сообщение

Строгий контроль качества

Группа компаний ZHEYI придерживается принципа «качество прежде всего», использует передовое международное оборудование и высококачественное сырье, строго контролирует каждый этап производства и стремится поставлять трубопроводную продукцию с превосходными эксплуатационными характеристиками и изысканным внешним видом.

Компания использует самое современное производственное оборудование и высококачественные материалы, включая японскую Sekisui и американскую Lubrizol. «ZHEYI» прекрасно сочетает изысканные производственные технологии с профессиональным управлением, а каждое изделие проходит строгий контроль качества — от производства, проверки до конечной поставки, что обеспечивает идеальное сочетание внешнего вида и функциональности.
Тестирование производительности точности

В ZHEYI каждый продукт тщательно изготавливается, не только уделяя внимание изысканному эстетическому дизайну, но и всегда стремясь к превосходному внутреннему качеству. Строгие испытания производительности гарантируют, что продукт может сохранять стабильность и долговечность даже в суровых условиях.:

● Испытание плотности: измерение плотности материала для обеспечения однородности и устойчивости конструкций.
● Испытание на температуру размягчения по Вика: оценивает степень размягчения материалов в условиях высоких температур, чтобы гарантировать способность изделия противостоять деформации в различных средах.
● Испытание в духовке: имитирует длительную термостойкость и проверяет способность продукта выдерживать высокие температуры в течение длительного времени.
● Гидростатическое испытание: оценка прочности труб в условиях высокого давления для обеспечения безопасности и надежности продукции.
● Испытание на удар падающим молотом: проверьте ударопрочность изделия во время транспортировки, установки и ежедневного использования.

Электрический фланцевый шаровой клапан Знание отрасли

Сценарии применения и преимущества Электрические фланцевые шариковые клапаны в системах промышленной автоматизации

Электрические фланцевые шариковые клапаны играют важную роль в системах промышленной автоматизации из -за их быстрого реагирования, высокого уплотнения, дистанционного управления и других характеристик. Ниже приведены типичные применения и основные преимущества в нескольких ключевых отраслях:

1. Безопасная питьевая вода
Применение: используется в сетях водоснабжения труб, систем переключения насосной станции и дезинфекции на водных заводах, чтобы обеспечить точное управление потоком воды.
Преимущества: электрический привод может быть интегрирован с системой SCADA для достижения без присмотра и избегания рисков загрязнения воды.

2. Металлургия
Применение: переключение и регулирование высокотемпературных и высоких газов высокого давления (таких как газ для взрыва) и системы охлаждающей воды.
Преимущества: устойчивые к коррозии материалы (такие как нержавеющая сталь) могут справляться с сильной кислотой и щелочной средой, а экипированный дизайн привода адаптируется к суровой среде.

3. Фотоэлектрический
Применение: химический транспорт (такой как кислота, инертный газ) в производстве кремниевого материала и системы восстановления сточных вод.
Преимущества: Высокая герметизация предотвращает вредную утечку, а электрическое управление соответствует ритму автоматизированных производственных линий.

4. Ядерная энергетика
Применение: выделение и сброс системы охлаждения ядерных островов и радиоактивного трубопровода очистки сточных вод.
Преимущество: соблюдать стандарты ядерной безопасности (например, сертификация ASME III) и может быть закрыт в случае сбоя.

5. Электронный полупроводник
Применение: точная доставка ультрапирной воды (UPW) и специальных газов (таких как азот и аргон).
Преимущество: полировка обработка внутренней стенки тела клапана (RA≤0,4 мкм), чтобы избежать загрязнения частиц и обеспечить чистоту процесса.

6. Медицина
Применение: Очищенная вода, стерилизация пара (SIP) и системы очистки CIP в фармацевтических процессах.
Преимущество: структурный дизайн без угла соответствует требованиям GMP и избегает роста микроорганизмов.

7. Промышленная обработка воды
Применение: циркулирующая охлаждающая вода, обратная осмос (RO) предварительная обработка и контроль дозирования лекарственного средства.
Преимущество: поддержка Modbus/Profibus Communication и свяжитесь с PLC, чтобы реализовать интеллектуальную дозировку.

8. Промышленные сточные воды
Применение: нейтрализация кислотной базы, переключение и сброс трубопроводов для очистки сточных вод тяжелых металлов.
Преимущества: уплотнения PTFE очень устойчивы к коррозии, а электрические приводы могут быть запрограммированы в соответствии с прерывистыми потребностями сброса. $
