{config.cms_name} Дом / Продукция / Клапан UPVC/CPVC / Шаровой кран лабораторного крана SCH8O/DIN UPVC/CPVC
Zheyi Pipeline (Wuhan) Co., Ltd.
сделанный на заказ Шаровой кран лабораторного крана SCH8O/DIN UPVC/CPVC Для пищевой промышленности/автомобильной/электронной

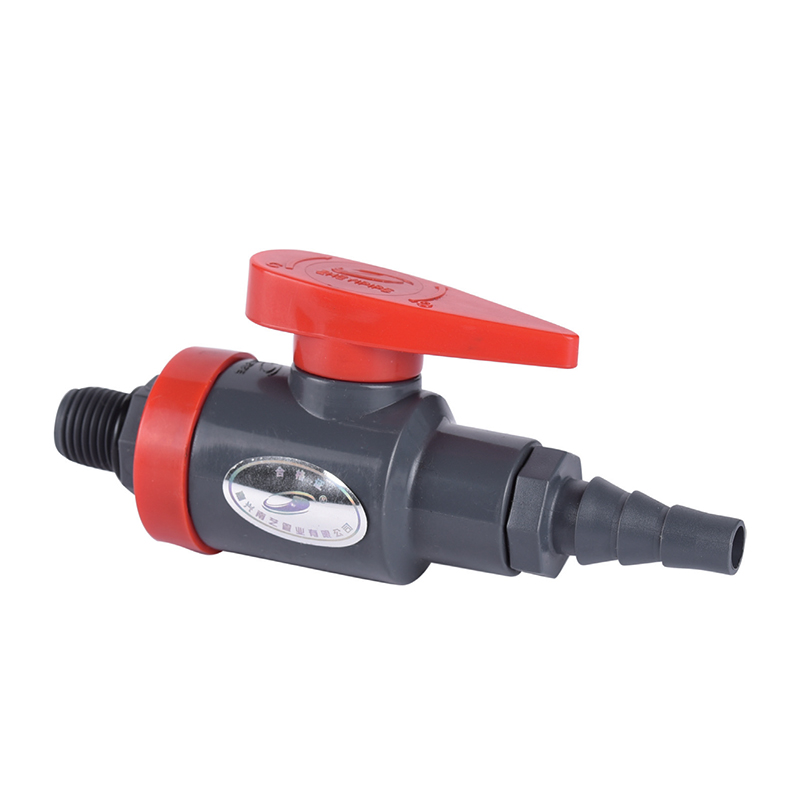

Шаровой кран лабораторного крана SCH8O/DIN UPVC/CPVC

Шаровой кран лабораторного крана SCH8O/DIN UPVC/CPVC

Шаровой кран Labcock — это высокопроизводительный клапан, широко используемый в таких отраслях, как нефтяная, химическая, энергетическая и водоочистная. Его основным компонентом является вращающийся шар, который контролирует поток жидкости, регулируя его угол.

Уплотняющая поверхность клапана подвергается специальной обработке для сохранения герметичности даже после длительного использования, что снижает риск протечек. Подходит для различных жидких сред, включая воду, масло и газы.

Связаться с нами
  • Шаровой кран лабораторного крана SCH8O/DIN UPVC/CPVC
  • Шаровой кран лабораторного крана SCH8O/DIN UPVC/CPVC
Предыдущий：Нет предыдущего продукта
Следующий：SCH8O/DIN Пневматический фланцевый мембранный клапан из ПВХ
параметр приложение Технические стандарты
SCH80 / DIN · LABCOCK · КОМПАКТНАЯ ИЗОЛЯЦИЯ
Лабораторный шаровой кран из ПВХ / ХПВХ
Монтаж на панели · Компактный корпус · Полный порт · Седло из ПТФЭ
Лабораторный шаровой клапан SCH80/DIN UPVC/CPVC представляет собой компактный четвертьоборотный запорный клапан для линий подачи жидкости малого диаметра в лабораториях, контрольно-измерительных приборах и схемах отбора проб. Корпус отлит из ПВХ или ХПВХ в соответствии со стандартами размеров ASTM SCH80 и DIN, а полнопроходной шар обеспечивает беспрепятственный поток через номинальное отверстие. Комплект седел из ПТФЭ обеспечивает защиту от кислот, щелочей, солей и воды высокой чистоты. Компактный корпус допускает монтаж на панели, что позволяет закрепить клапан через приборную панель или стену корпуса оборудования, при этом ручка и выпускное отверстие доступны спереди. Конфигурации с резьбовыми концами и заусенцами для шлангов подходят для трубок и небольших трубных соединений. Клапан поставляется для сборки OEM-оборудования, оснащения лабораторий, сборки блока отбора проб и строительства пилотной установки.
Ду8–Ду25 Номинальный диаметр
PN10 Класс давления
0–93°С ХПВХ сервис
Монтаж на панели Метод крепления
Компактная установка
Уменьшенная длина корпуса и стреловидность рукоятки позволяют плотно сгруппировать клапаны на коллекторах, панелях отбора проб и фронтальных панелях оборудования, где стандартные шаровые краны не подходят.
Крепление панели
Корпус допускает крепление для монтажа на панели, поэтому клапан можно закрепить через стену приборной панели, при этом ручка и выпускное отверстие находятся на стороне оператора.
Полное отверстие порта
Отверстие шара соответствует номинальному размеру линии, поэтому в линиях отбора проб и дозирования малого диаметра не возникает потери давления, типичной для лабораторных клапанов с уменьшенным проходом.
Выбор материала
UPVC предназначен для общих химических условий эксплуатации при температуре до 60°С. ХПВХ расширяет возможности использования того же компактного клапана до температуры 93°С для горячих агрессивных сред и сред высокой чистоты.
Конструкция клапана
Материал корпуса ПВХ · ХПВХ
Материал мяча Хромированная латунь · Массив ХПВХ
Материал сиденья ПТФЭ
Торцевые соединения Резьбовой · Штуцер для шланга · Муфта
Ручка Рычаг, ход 90°
Справочник по дизайну АСТМ Д2467 · DIN 8061/8062
Рабочий диапазон
потолок ПВХ 60°C
Потолок ХПВХ 93°C
Номинальное давление PN10 при температуре окружающей среды
Диапазон pH среды ПВХ 2–12 · ХПВХ 1–14
Вакуумный сервис 0,5 бар абсолютное при 20°C
Характеристика потока Полнопроходной, низкая потеря давления
Контексты приложения
01
Лабораторно-аналитический
Линии реагентов, краны для проб, точки слива и настольные жидкостные контуры, где требуется компактная изоляция.
02
Инструментарий и отбор проб
Линии питания анализатора, платформы для отбора проб и контуры приборов, монтируемые на панели, требуют положительной изоляции при небольшом диаметре отверстия.
03
Химическая и фармацевтическая промышленность
Линии дозирования, контуры пилотных установок и отделения CIP-мойки, работающие с кислотами, щелочами и очищенной водой.
04
Электроника и сверхчистая вода
Отделения сверхчистой воды, точки подачи влажной воды и линии отбора проб воды электронного качества.
05
Фотоэлектрические и литиевые
Точки отбора проб травителя и электролита, малый диаметр подачи реагентов и изоляция пилотной линии.
06
Водоочистка и автомобилестроение
Краны для отбора проб сточных вод, патрубки охлаждающей воды, контуры мойки деталей и контрольно-измерительные приборы линии окраски.
Установка и обращение
  • Перед сборкой проверьте тип торцевого соединения и номинальный внутренний диаметр на соответствие спецификации труб или труб.
  • Наносите ленту из ПТФЭ только на наружную резьбу, оставляя первые две резьбы свободными, чтобы лента не попала в путь потока.
  • Затяните резьбовые соединения вручную, затем продвиньте их ленточным ключом не более чем на один-два оборота.
  • При монтаже на панели сравните толщину панели и размеры выреза с размерами крепления корпуса.
  • Перед тем, как подать давление, проведите рукоятку до конца на 90°, чтобы убедиться, что шар вращается свободно.
  • Отметьте открытые и закрытые положения клапана на панельных установках, где фиксатор ручки не виден.
Ограничения и меры предосторожности
  • Максимальная рабочая температура ПВХ составляет 60°C; Потолок из ХПВХ составляет 93°C. Не превышайте предел материала корпуса.
  • Номинальное давление is PN10 at ambient temperature and derates with temperature per the published curve.
  • Не предназначен для работы с паром, быстрым термоциклированием или газообразными средами с давлением выше 2 бар.
  • Не используйте корпуса из ХПВХ с концентрированными окислительными кислотами, такими как азотная кислота, с концентрацией выше 15%.
  • Не используйте ручку в качестве рычага для выравнивания трубы; Крутящий момент, приложенный через ручку, может повредить уплотнение штока.
  • Защищайте кузов от длительного воздействия ультрафиолета при установке на открытом воздухе или под мансардными окнами.
  • Не наносите смазочные материалы на нефтяной основе на седла из ПТФЭ или уплотнения штока.
Вопросы проектирования и закупок
Какие концевые соединения доступны?
В зависимости от номинального диаметра отверстия доступны резьбовые концы, заусенцы для шлангов и муфты для растворителя. Резьбовые концы подходят для фитингов для небольших труб и приборов, заусенцы для шлангов подходят для гибких трубок в лабораторных контурах, а раструбные концы подходят для труб малого диаметра, сваренных растворителем. В запросе укажите тип и стандарт подключения.
Как указывается размер для монтажа на панели?
Укажите толщину панели и необходимый диаметр выреза или крепежной резьбы. Крепежные размеры корпуса клапана и максимальная толщина панели, которую он выдерживает, подтверждаются в подтверждении заказа, поэтому в панели можно просверлить отверстия до того, как клапан прибудет на объект.
Подходит ли клапан для отбора проб?
Да. Полнопроходное отверстие и компактный корпус делают клапан подходящим для кранов для проб и линий подачи анализаторов. Для отбора проб высокой чистоты выберите корпус из ХПВХ с седлами из ПТФЭ и убедитесь, что тип торцевого соединения не создает мертвого объема в точке отбора.
Какие сертификаты сопровождают посылку?
Сертификаты соответствия со ссылкой на ASTM D2467 и DIN 8061/8062 выдаются в стандартной комплектации. Отчеты о материалах партии и протоколы испытаний под давлением предоставляются по запросу для пакетов проектной документации. Сертификаты на марки, совместимые с FDA, доступны в тех случаях, когда корпус из ПВХ предназначен для контакта с питьевой водой или пищевыми продуктами.
Какова рекомендуемая запасная политика при установке панелей?
Для панельных конструкций имейте по одному запасному клапану на десять установленных блоков каждого отверстия и комбинации материалов, а также небольшой запас комплектов седел из ПТФЭ. Поскольку клапан компактен и имеет низкую стоимость по сравнению с панельным блоком, запасные части на уровне устройства обычно более практичны, чем замена седла на месте для клапанов с малым диаметром отверстия.
Поставляется для сборки OEM-оборудования, оснащения лабораторий, сборки пробоотборных блоков и строительства опытных установок в химической, металлургической, фотоэлектрической, ядерной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоподготовки. В средствах массовой информации освещаются кислотные и щелочные жидкости, сверхчистая вода, питьевая вода, вода электронного качества и промышленные сточные воды.
ASTM D2467 DIN 8061/8062 PN10 Полный порт Монтаж на панели седло из ПТФЭ
Рекомендуемые продукты
Компания
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group да Китай Шаровой кран лабораторного крана SCH8O/DIN UPVC/CPVC Для пищевой промышленности/автомобильной/электронной поставщик и сделанный на заказ Шаровой кран лабораторного крана SCH8O/DIN UPVC/CPVC Для пищевой промышленности/автомобильной/электронной фабрика. Мы были основаны в 2007 году, сосредоточившись на исследованиях и разработках, производстве, продажах и обслуживании промышленных труб CPVC и UPVC. Компания получила ряд сертификатов, включая лицензию на производство специального оборудования, лицензию на гигиену продукции, связанной с водой, провинции Чжэцзян, сертификацию системы менеджмента качества IS09001, сертификацию системы экологического менеджмента IS014001 и сертификацию системы менеджмента охраны труда и техники безопасности IS045001. Компания имеет более 50 независимых прав интеллектуальной собственности и самостоятельных прав на импорт и экспорт. Для предоставления разнообразной продукции и более качественных услуг компания внедрила передовые технологии, инструментальное оборудование и уникальные сырьевые материалы и системы управления из Германии и США. На протяжении многих лет наша продукция широко используется в трубопроводной транспортировке кислотных и щелочных жидкостей, сверхчистой воды, питьевой воды, чистой воды электронного класса и промышленных сточных вод в химической, металлургической, фотоэлектрической, ядерной энергетике, литиевых батареях, электронных полупроводниках, пищевой, медицинской, автомобильной, промышленной очистке воды и других отраслях. В настоящее время группа компаний ZHEYI создала более 30 торговых компаний по всей стране, и все виды продукции экспортируются в Европу, Америку, Юго-Восточную Азию и другие страны и регионы, пользуясь большим спросом у отечественных и зарубежных клиентов.

Почетная грамота
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Национальное высокотехнологичное предприятие
  • Сертификат
  • Сертификат
Новости
Оставить сообщение
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Строгий контроль качества

    Группа компаний ZHEYI придерживается принципа «качество прежде всего», использует передовое международное оборудование и высококачественное сырье, строго контролирует каждый этап производства и стремится поставлять трубопроводную продукцию с превосходными эксплуатационными характеристиками и изысканным внешним видом.

    Компания использует самое современное производственное оборудование и высококачественные материалы, включая японскую Sekisui и американскую Lubrizol. «ZHEYI» прекрасно сочетает изысканные производственные технологии с профессиональным управлением, а каждое изделие проходит строгий контроль качества — от производства, проверки до конечной поставки, что обеспечивает идеальное сочетание внешнего вида и функциональности.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Тестирование производительности точности
    В ZHEYI каждый продукт тщательно изготавливается, не только уделяя внимание изысканному эстетическому дизайну, но и всегда стремясь к превосходному внутреннему качеству. Строгие испытания производительности гарантируют, что продукт может сохранять стабильность и долговечность даже в суровых условиях.:

    ● Испытание плотности: измерение плотности материала для обеспечения однородности и устойчивости конструкций.
    ● Испытание на температуру размягчения по Вика: оценивает степень размягчения материалов в условиях высоких температур, чтобы гарантировать способность изделия противостоять деформации в различных средах.
    ● Испытание в духовке: имитирует длительную термостойкость и проверяет способность продукта выдерживать высокие температуры в течение длительного времени.
    ● Гидростатическое испытание: оценка прочности труб в условиях высокого давления для обеспечения безопасности и надежности продукции.
    ● Испытание на удар падающим молотом: проверьте ударопрочность изделия во время транспортировки, установки и ежедневного использования.

Шаровой кран лабораторного крана SCH8O/DIN UPVC/CPVC Знание отрасли

Руководство по выбору и применению Шаровой кран Лаббок в системе промышленных трубопроводов

В промышленных трубопроводных системах шаровые краны Labbock широко используются во многих ключевых отраслях промышленности благодаря надежному уплотнению, устойчивости к коррозии и длительному сроку службы. Различные условия работы предъявляют разные требования к материалу, уровню давления и герметичности шаровых кранов. Ниже приведены точки выбора и анализ сценариев применения шарового крана Labbock в различных отраслях:

1. Безопасная питьевая вода и питьевая вода.
Требования к выбору: используйте уплотнения из пищевой нержавеющей стали (например, SS316) или EPDM, чтобы исключить осаждение тяжелых металлов и соответствовать гигиеническим стандартам (таким как FDA, WRAS).
Сценарии применения: Муниципальная сеть водоснабжения, водоочистные сооружения, система подачи питьевой воды, требующая нулевой утечки для предотвращения загрязнения.

2. Металлургическая промышленность
Требования к выбору: высокая термостойкость, износостойкость, материал корпуса клапана обычно представляет собой углеродистую или легированную сталь, а уплотнения представляют собой твердые металлические уплотнения или ПТФЭ для адаптации к средам с высоким содержанием пыли и высокой коррозией (таким как шлам, высокотемпературные дымовые газы).
Сценарии применения: система охлаждения доменной печи, линия по производству стального проката, контроль коррозионной жидкости в плавильном заводе.

3. Фотоэлектрическая промышленность
Требования к выбору: высокая чистота, низкий уровень загрязнения частицами, корпус клапана изготовлен из сверхчистой нержавеющей стали (SS316L), а уплотнительный материал — ПТФЭ или перфторэфирный каучук (FFKM) для предотвращения загрязнения кремнийорганическими материалами.
Сценарии применения: производство поликремния, транспортировка химических жидкостей в процессе производства солнечных элементов и контроль газов высокой чистоты.

4. Атомная энергетика
Требования к выбору: радиационная стойкость, устойчивость к высокому давлению и высоким температурам, должны соответствовать сертификации ядерного класса ASME III, материал обычно представляет собой графитовое уплотнение из нержавеющей стали, чтобы обеспечить надежность в экстремальных условиях работы.
Сценарии применения: система охлаждения ядерного острова, обработка жидких радиоактивных отходов, изоляция главного паропровода.

5. Электронный полупроводник.
Требования к выбору: сверхвысокая чистота, стойкость к химической коррозии, корпус клапана изготовлен из электрополированной нержавеющей стали 316L, а уплотнение может иметь покрытие из ПТФЭ или ПФА, чтобы избежать загрязнения твердыми частицами и ионами металлов.
Сценарии применения: производство пластин, подача травильной жидкости, система сверхчистой воды (UPW).

6. Медицина
Требования к выбору: стерильная конструкция, легкая очистка (CIP/SIP), материал должен соответствовать стандартам GMP, обычно уплотнения из нержавеющей стали 316L из EPDM/FKM.
Сценарии применения: контроль биофармацевтических жидкостей, система воды для инъекций (WFI), доставка стерильной культуральной среды.

7. Промышленная очистка воды
Требования к выбору: коррозионная стойкость, защита от накипи, подходит для кислотных и щелочных сред, дополнительный клапан с футеровкой из ПВХ или дуплексной нержавеющей стали, уплотнения из EPDM или витона.
Сценарии применения: циркулирующая охлаждающая вода, система обратного осмоса (RO), устройство дозирования химикатов.

8. Промышленные сточные воды
Требования к выбору: коррозионная стойкость, износостойкость, материал корпуса клапана может быть чугунным с эпоксидным покрытием или дуплексной сталью, используются уплотнения из ПТФЭ или NBR, подходят для сточных вод, содержащих частицы и высокое содержание солей.
Сценарии применения: очистные сооружения, очистка сточных вод гальваники, системы сброса химических сточных вод.

Краткое изложение ключевых факторов выбора
Характеристики среды: коррозионная активность, содержание частиц, температура/давление.
Соответствие материалов: нержавеющая сталь, сплав, выбор пластиковой футеровки.
Технология уплотнения: мягкое уплотнение (EPDM, PTFE) или металлическое твердое уплотнение.

Отраслевая сертификация: например, ASME, FDA, GMP, стандарты ядерной безопасности и т. д.
