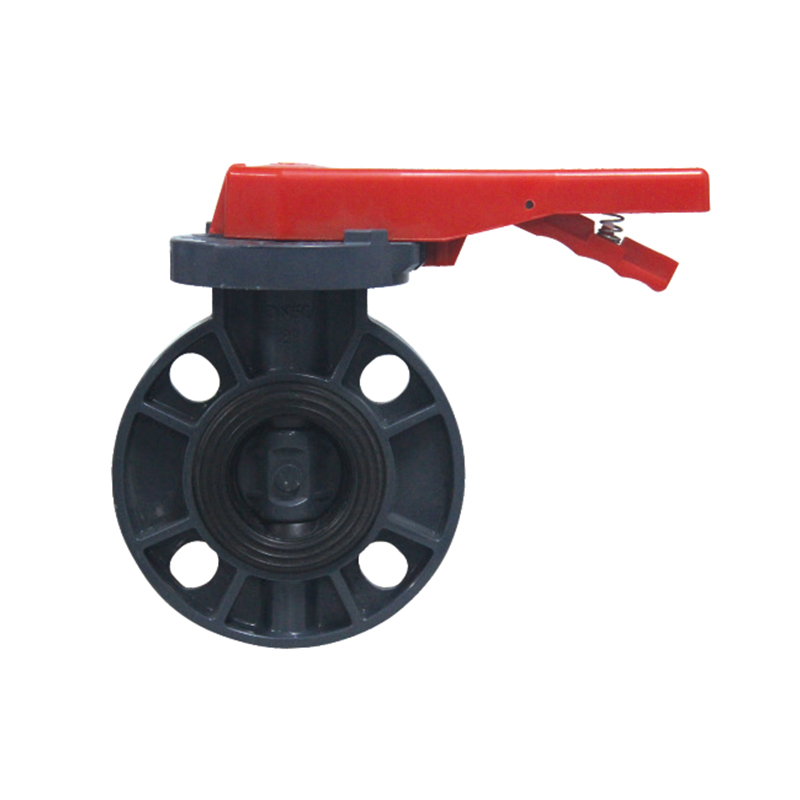

SCH8O/DIN UPVC/CPVC Ручка-бабочка

Ручной дроссельный клапан из ПВХ/ХПВХ представляет собой высокоэффективное и надежное устройство регулирования подачи жидкости, предназначенное для различных промышленных и строительных применений. Он подходит для контроля потока агрессивных сред, таких как кислоты, щелочи и сточные воды.

Его конструкция обеспечивает легкий вес и простоту эксплуатации, что делает его пригодным для установки в ограниченном пространстве. Гибкое открытие и закрытие, управляемое с помощью ручки, позволяет пользователям легко регулировать поток. Клапан обеспечивает герметичность, эффективно предотвращая утечки и обеспечивая безопасность и стабильность системы. Его устойчивость к высоким температурам и давлению обеспечивает стабильную работу в суровых условиях, что позволяет широко использовать его в водоподготовке, химической обработке, нефтяной и фармацевтической промышленности.

Связаться с нами

Предыдущий：SCH8O/DIN UPVC/CPVC Gear Butterfly Valve
Следующий：SCH8O/DIN UPVC/CPVC Ⅱ Шаровой кран

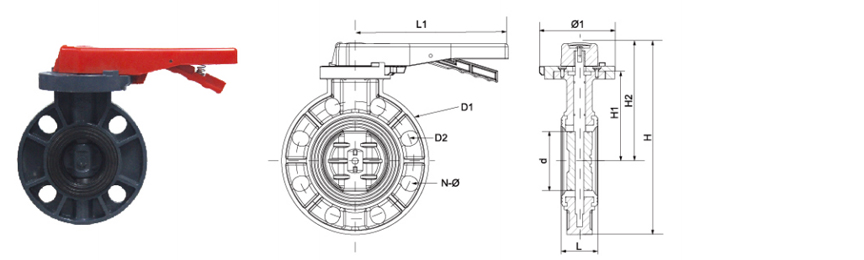

параметр приложение Технические стандарты

РАЗМЕР/НОМ.		дн63	дн75	дн90	дн110	дн140	дн160	дн225
		(Ду50)	(Ду65)	(Ду80)	(Ду100)	(Ду125)	(Ду150)	(ДН200)
		(2 дюйма)	(2-1/2 дюйма)	(3 дюйма)	(4 дюйма)	(5 дюймов)	(6 дюймов)	(8 дюймов)
Д1	DIN	160	180	196	228	258	287	344
	АНСИ	155	178	192	229	254	284	343
	ДЖИС	120	140	150	175	210	240	290
Д2	DIN	125	145	160	180	210	240	295
	АНСИ	121	140	152	191	216	241	298
	ДЖИС	73	90	105	132	158	186	238
N-Φ	DIN	4-Φ19	4-①19	8-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
	АНСИ	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22
	ДЖИС	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23
d		48	63	78	98	122	146	199
Φ1		124	124	124	124	170	170	170
H		223	245	270	308	352	382	452
H1		100	112	120	140	168	181	215
Н2		143	155	172	194	223	239	280
L		43	46	49	54	64	70	88
L1		190	190	240	240	310	310	310

SCH80 / DIN · РЫЧАГОВОЕ УПРАВЛЕНИЕ

Клапан-бабочка с ручкой из ПВХ / ХПВХ

Межфланцевая пластина · Наконечник · Полное уплотнение · Вкладыш из ПТФЭ/ЭПДМ

Клапан-бабочка с ручкой SCH80/DIN из ПВХ/ХПВХ представляет собой четвертьоборотное устройство регулирования расхода, предназначенное для двухпозиционного и дросселирования в системах с агрессивными средами и жидкостями высокой чистоты. Этот клапан, изготовленный в соответствии со стандартами ASTM SCH80 и DIN, оснащен диском, который вращается на 90° для регулирования расхода, а также рычажной ручкой, обеспечивающей визуальную индикацию положения. Корпус клапана доступен из ПВХ для общей химической эксплуатации и из ХПВХ для применений при повышенных температурах до 93°C. Упругий вкладыш, доступный из ЭПДМ, ПТФЭ или Viton, обеспечивает герметичное перекрытие во всем диапазоне давлений. Конфигурации пластин и наконечников обеспечивают тупиковое обслуживание и простую установку между стандартными фланцами.

Ду40–Ду300

Диапазон размеров

PN10–PN16

Номинальное давление

от –20°С до 93°С

Диапазон ХПВХ

Рычаг Ручка

Операция

◈

Уплотнение вкладыша

Сменный вкладыш (EPDM, PTFE или Viton) обеспечивает плотное уплотнение вокруг поверхностей диска и фланца, устраняя пути утечек и упрощая техническое обслуживание.

◈

Химическая совместимость

Корпуса из ПВХ и ХПВХ устойчивы к воздействию широкого спектра кислот, оснований и солей. Материал футеровки можно выбрать в соответствии с конкретными требованиями к химическому воздействию.

◈

Возможность регулирования

Конструкция «бабочка» обеспечивает точную модуляцию потока в диапазоне вращения 0–90°, обеспечивая гибкость управления, выходящую за рамки простого обслуживания.

◈

Варианты пластин / наконечников

Вафельный тип обеспечивает легкий и недорогой монтаж между фланцами. Форма проушин обеспечивает тупиковое обслуживание и изоляцию последующих участков трубопровода.

Технические характеристики

Материал корпуса ПВХ · ХПВХ

Материал диска Твердый ПВХ/ХПВХ · Ковкий чугун с покрытием (опция)

Материал вкладыша ЭПДМ · ПТФЭ · Витон (FKM)

Типы подключения Пластина · Проушина (сверление по DIN или ANSI)

Стандарты АСТМ Д2467 (SCH80) · DIN 8061/8062 · ИСО 16136

Тип ручки Рычажная ручка с 10-позиционной стопорной пластиной.

Руководство по выбору лайнера

EPDM Вода, слабые кислоты, щелочи, до 80°C.

PTFE Агрессивные химикаты, растворители, высокой чистоты, до 93°C.

Витон (ФКМ) Углеводороды, масла, сильные окислители, до 90°С.

Выбор вкладыша должен быть проверен на соответствие конкретному технологическому процессу и температуре, чтобы обеспечить срок службы и качество уплотнения.

Области применения

◉

Химическая обработка

Передача кислоты и щелочи, системы дозирования, линии питания реакторов

◉

Электроника и полупроводники

Распределение сверхчистой воды, суспензии химико-механической планаризации (CMP)

◉

Энергетика и фотоэлектрика

Электролит батареи, травление солнечных элементов, вода для охлаждения ядер.

◉

Очистка воды

Промышленные сточные воды, подача RO, опреснение, питьевая вода

◉

Фармацевтическая и пищевая промышленность

Деионизированная вода, системы CIP, санитарные технологические линии

◉

Автомобильная и общая промышленность

Циркуляция краски, мойка деталей, охлаждающая вода, сточные воды

Примечания по установке

Установка бесфланцевой конструкции: центрируйте клапан между фланцами. Используйте соответствующие фланцевые болты и гайки. Затягивайте равномерно крест-накрест.
Установка проушин: прикрутите болтами непосредственно к одному фланцу для тупиковой эксплуатации. Используйте полнолицевые прокладки с обеих сторон.
Стандарты фланцев: Совместимы с фланцами DIN PN10/PN16 или ANSI класса 150. Проверьте выравнивание отверстий под болты.
Расположение диска: Во время установки диск должен находиться в закрытом положении, чтобы избежать повреждения вкладыша.
Скорость линии: Для абразивных сред ограничьте скорость до 2 м/с, чтобы продлить срок службы гильзы. Для чистой среды допустима скорость до 5 м/с.
Монтаж привода: Для автоматизированной работы используйте монтажную площадку ISO 5211. Проверьте требования к крутящему моменту.

Критические эксплуатационные пределы

Не превышайте 60°C для корпусов из ПВХ. ХПВХ макс. 93°C, непрерывно.
Не рассчитан на работу с паром или быстрое термоциклирование.
Избегайте эксплуатации клапана в диапазоне открытия 5–85% в течение длительного времени в абразивных средах.
Не используйте вкладыш из EPDM с углеводородными растворителями, маслами или сильными окислителями.
Футеровка из ПТФЭ имеет ограниченную стойкость к истиранию — не рекомендуется для суспензий с высоким содержанием твердых частиц.
Защищайте от прямого воздействия ультрафиолета. Используйте материал, стабилизированный УФ-излучением, или нанесите защитное покрытие.
Не превышайте максимальный перепад давления на диске при любой температуре.

Распространенные проблемы и решения

● Клапан труден в эксплуатации.

Возможно, вкладыш опух или диск заедает. Проверьте совместимость лайнера с носителем. Смажьте шток силиконовой смазкой. Если сопротивление сохраняется, замените вкладыш.

● Утечка во фланцевом соединении.

Убедитесь, что фланцевые болты затянуты в соответствии со спецификацией (обычно 20–30 Нм для DN50–DN150). Убедитесь, что поверхности прокладок чистые и неповрежденные. Замените вкладыш, если поверхность фланца повреждена.

● Утечка через диск в закрытом положении.

Осмотрите гильзу на наличие износа или деформации в зоне посадки диска. Замените вкладыш, если он изношен. Для футеровок из ПТФЭ проверьте текучесть в холодном состоянии при повышенных температурах.

● Положение ручки не фиксируется.

Проверьте стопорную пластину на предмет износа. Затяните винт ручки. Замените запирающий механизм, если он изношен.

Эти дроссельные заслонки с ручкой используются в химической, металлургической, фотоэлектрической, ядерной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоподготовки для работы с кислотно-щелочными жидкостями, сверхчистой водой, питьевой водой, водой электронного качества и трубопроводами промышленных сточных вод.

Компания

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group да Китай SCH8O/DIN UPVC/CPVC Ручка-бабочка Для пищевой промышленности/автомобильной/электронной поставщик и сделанный на заказ SCH8O/DIN UPVC/CPVC Ручка-бабочка Для пищевой промышленности/автомобильной/электронной фабрика. Мы были основаны в 2007 году, сосредоточившись на исследованиях и разработках, производстве, продажах и обслуживании промышленных труб CPVC и UPVC. Компания получила ряд сертификатов, включая лицензию на производство специального оборудования, лицензию на гигиену продукции, связанной с водой, провинции Чжэцзян, сертификацию системы менеджмента качества IS09001, сертификацию системы экологического менеджмента IS014001 и сертификацию системы менеджмента охраны труда и техники безопасности IS045001. Компания имеет более 50 независимых прав интеллектуальной собственности и самостоятельных прав на импорт и экспорт. Для предоставления разнообразной продукции и более качественных услуг компания внедрила передовые технологии, инструментальное оборудование и уникальные сырьевые материалы и системы управления из Германии и США. На протяжении многих лет наша продукция широко используется в трубопроводной транспортировке кислотных и щелочных жидкостей, сверхчистой воды, питьевой воды, чистой воды электронного класса и промышленных сточных вод в химической, металлургической, фотоэлектрической, ядерной энергетике, литиевых батареях, электронных полупроводниках, пищевой, медицинской, автомобильной, промышленной очистке воды и других отраслях. В настоящее время группа компаний ZHEYI создала более 30 торговых компаний по всей стране, и все виды продукции экспортируются в Европу, Америку, Юго-Восточную Азию и другие страны и регионы, пользуясь большим спросом у отечественных и зарубежных клиентов.

Почетная грамота

Новости

Где трубы ПВХ SCH 80 используются в промышленности и комме...
Jul 30,2026
Химические переработчики, операторы водоочистки и промышленные предприятия указывают Труба ПВХ СЧ 80 везде, где трубопроводная система должна выдерживать более высокое внутреннее давление и противостоять...
узнать больше
Что делает трубу из ПВХ SCH 80 надежным выбором для примен...
Jul 23,2026
Труба из ПВХ SCH 80 имеет более толстую стенку, чем труба SCH 40, при том же наружном диаметре, что повышает ее номинальное давление и делает ее стандартом для промышленных линий, транспортирующих агрессивные химик...
узнать больше
Почему труба ПВХ SCH 80 широко используется в промышленных...
Jul 16,2026
Толщина стенки — это единственная характеристика, которая отличает трубу, рассчитанную на промышленное давление, от трубы, предназначенной для легкого жилого использования. Труба ПВХ СЧ 80 прочно занимае...
узнать больше

Оставить сообщение

Строгий контроль качества

Группа компаний ZHEYI придерживается принципа «качество прежде всего», использует передовое международное оборудование и высококачественное сырье, строго контролирует каждый этап производства и стремится поставлять трубопроводную продукцию с превосходными эксплуатационными характеристиками и изысканным внешним видом.

Компания использует самое современное производственное оборудование и высококачественные материалы, включая японскую Sekisui и американскую Lubrizol. «ZHEYI» прекрасно сочетает изысканные производственные технологии с профессиональным управлением, а каждое изделие проходит строгий контроль качества — от производства, проверки до конечной поставки, что обеспечивает идеальное сочетание внешнего вида и функциональности.
Тестирование производительности точности

В ZHEYI каждый продукт тщательно изготавливается, не только уделяя внимание изысканному эстетическому дизайну, но и всегда стремясь к превосходному внутреннему качеству. Строгие испытания производительности гарантируют, что продукт может сохранять стабильность и долговечность даже в суровых условиях.:

● Испытание плотности: измерение плотности материала для обеспечения однородности и устойчивости конструкций.
● Испытание на температуру размягчения по Вика: оценивает степень размягчения материалов в условиях высоких температур, чтобы гарантировать способность изделия противостоять деформации в различных средах.
● Испытание в духовке: имитирует длительную термостойкость и проверяет способность продукта выдерживать высокие температуры в течение длительного времени.
● Гидростатическое испытание: оценка прочности труб в условиях высокого давления для обеспечения безопасности и надежности продукции.
● Испытание на удар падающим молотом: проверьте ударопрочность изделия во время транспортировки, установки и ежедневного использования.

SCH8O/DIN UPVC/CPVC Ручка-бабочка Знание отрасли

Как правильно выбрать Дроссельная заслонка с ручкой из ПВХ/ХПВХ ? Ключевые параметры и руководство по отраслевому применению

Дроссельные затворы с ручками из ПВХ (непластифицированного поливинилхлорида) и ХПВХ (хлорированного поливинилхлорида) широко используются во многих отраслях промышленности благодаря их превосходной коррозионной стойкости, легкой конструкции и экономичности. Правильный выбор требует всестороннего учета свойств материала, рабочих параметров и потребностей отрасли. Ниже приведены ключевые моменты выбора и анализ типичного отраслевого применения.

1. Ключевые параметры выбора
Совместимость с носителями
UPVC подходит для слабых кислот, слабых оснований и воды нормальной температуры, тогда как ХПВХ обладает более высокой термостойкостью (до 90°C и более) и может противостоять более агрессивным средам (например, концентрированным кислотам и растворителям).
Необходимо проверить, реагируют ли компоненты среды (такие как хлорид-ионы, органические растворители) с материалом клапана.

Диапазон температур и давлений
UPVC обычно подходит для температур от 0°C до 60°C, а ХПВХ может быть расширен до -10°C~90°C.
Рабочее давление обычно не превышает PN16 (1,6 МПа) и его необходимо выбирать в соответствии с давлением в трубопроводной системе.

Размер клапана и способ подключения
Обычные диаметры: DN15~DN600, фланцевое соединение (стандарт ANSI/DIN) или межфланцевое соединение, которое должно соответствовать спецификациям трубы.

Метод работы
Ручка-бабочка подходит для частого ручного открытия и закрытия. Если требуется автоматическое управление, можно выбрать редуктор или пневматический/электрический привод.

Уплотнительный материал
EPDM (водостойкий, слабый кислотный и щелочной), FKM (маслостойкий, сильный кислотный) или PTFE (коррозионностойкий, высокотемпературный), выбранный в зависимости от среды.

II. Руководство по отраслевому применению
1. Безопасная питьевая вода
Применяемые дисковые затворы из ПВХ соответствуют санитарным стандартам (таким как NSF/ANSI 61) и используются в трубопроводах муниципального водоснабжения и водоочистных сооружений.
Обратите внимание на толерантность к хлору и избегайте длительного контакта с дезинфицирующими средствами высокой концентрации, которые могут вызвать старение материала.

2. Металлургическая промышленность
Клапаны из ХПВХ больше подходят для транспортировки травильных и гальванических жидкостей (таких как серная кислота и соляная кислота), а ПВХ можно использовать в системах охлаждающей воды.

3. Фотоэлектрические
При обработке кислотных и щелочных жидких отходов при производстве поликремния ХПВХ обладает лучшей коррозионной стойкостью, чем металлические клапаны.

4. Атомная энергетика
Вспомогательная охлаждающая вода или система сточных вод с низким уровнем радиоактивности должны пройти сертификацию радиационной стойкости, и для повышения стабильности обычно выбирается ХПВХ.

5. Электронный полупроводник.
Транспортировка сверхчистой воды (UPW) не требует загрязнения ионами металлов, а дисковые затворы из ПВХ сочетаются с уплотнительными кольцами из EPDM высокой чистоты.

6. Медицина
Трубопроводы для воды для инъекций (WFI) или чистые жидкости, клапаны должны соответствовать стандартам FDA или GMP, чтобы избежать осаждения материала.

7. Промышленная очистка воды
UPVC подходит для систем обратного осмоса (RO) и умягченной воды; ХПВХ рекомендуется для добавления химических веществ (например, гипохлорита натрия).

8. Промышленные сточные воды
В случае сточных вод с тяжелыми металлами и высоким содержанием солей ХПВХ обладает лучшей стойкостью к химической коррозии, чем ПВХ.

III. Рекомендации по выбору
Избегайте использования при перегреве: ПВХ легко деформируется при высоких температурах, а ХПВХ необходимо уделять внимание долгосрочной термической стабильности.
Условия установки: При использовании вне помещений требуется защита от ультрафиолета (выберите корпус клапана серого/черного цвета) и обратите внимание на хрупкость при низких температурах в холодных регионах.
Цикл технического обслуживания: регулярно проверяйте износ уплотнительного кольца, чтобы предотвратить кристаллизацию среды или блокировку пластины клапана твердыми частицами.
