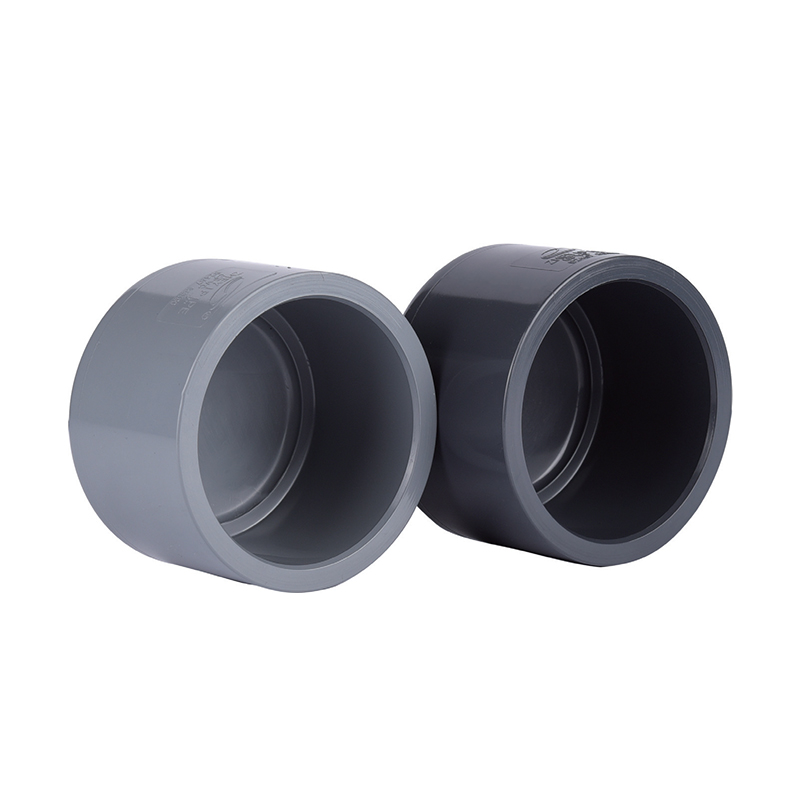

SCH8O/DIN Крышка из ПВХ/ХПВХ

Заглушки из ПВХ легкие, но прочные и предназначены для герметизации концов различных трубопроводных систем, эффективно предотвращая утечку среды и обеспечивая стабильность системы. Благодаря точной конструкции колпачки из ПВХ/ХПВХ просты в установке, что экономит время и затраты во время строительства.

Применимые в промышленных трубопроводах, водопроводных системах и сельскохозяйственном орошении, они доступны в различных размерах для удовлетворения различных требований, обеспечивая при этом эффективность уплотнения.

Связаться с нами

Предыдущий：SCH8O/DIN адаптер из ПВХ/ХПВХ с наружной резьбой
Следующий：SCH8O/DINC UPVC/CPVC Редактор втулка

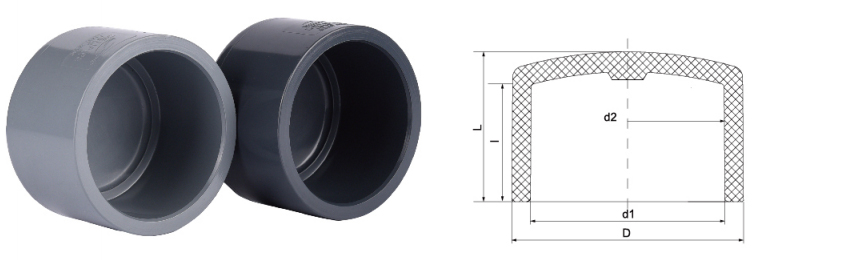

параметр приложение Технические стандарты

РАЗМЕР/НОМ.		ду20	дн25	дн32	дн40	дн50	дн63	дн75	дн90	дн110	дн140	дн160	дн225	дн280	дн315
		(Ду15)	(Ду20)	(Ду25)	(ДН32)	(Ду40)	(Ду50)	(Ду65)	(Ду80)	(Ду100)	(Ду125)	(Ду150)	(ДН200)	(ДН250)	(Ду300)
		(1/2 дюйма)	(3/4 дюйма)	(1 дюйм)	(1-1/4 дюйма)	(1-1/2 дюйма)	(2 дюйма)	(2-1/2 дюйма)	(3 дюйма)	(4 дюйма)	(5 дюймов)	(6 дюймов)	(8 дюймов)	(10 дюймов)	(12 дюймов)
ДяN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	Д	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	л	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	я	18	24	26	30	32	40	44	51	61	74	84	118	146	165
АНСИ	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	Д	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	л	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	я	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
ДЖИС	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	Д	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	л	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	я	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · ОКОНЦОВОЧНЫЙ ФИТИНГ

Крышка из ПВХ / ХПВХ

Муфтовый конец · Сварка растворителем · Вариант с резьбой

Заглушка SCH80/DIN из ПВХ/ХПВХ является критически важным оконечным компонентом, предназначенным для обеспечения надежного герметичного уплотнения на концах трубопроводных сетей, находящихся под давлением. Эти колпачки изготовлены в соответствии с метрическими стандартами ASTM SCH80 и DIN и изготовлены из непластифицированного поливинилхлорида (УПВХ) или хлорированного поливинилхлорида (ХПВХ). Более толстые стенки профиля SCH80 позволяют выдерживать более высокие номинальные давления по сравнению со стандартными фитингами коммунального назначения. Эти компоненты специально используются в средах с агрессивными химическими средами, сверхчистой водой и транспортировкой высокотемпературных жидкостей. Состав материала обеспечивает стойкость к образованию накипи и электрохимической коррозии, сохраняя структурную целостность в сложных системах обработки промышленных жидкостей.

Химическая инертность

Варианты UPVC и CPVC обладают высокой устойчивостью к широкому спектру кислот, оснований, солей и окислителей, предотвращая деградацию материала при агрессивной химической обработке.

Устойчивость к высокому давлению

Толщина стенок SCH80 обеспечивает надежную границу давления, позволяя крышкам выдерживать скачки давления в системе и постоянное рабочее давление при промышленной очистке воды.

Термическая стабильность

Варианты из ХПВХ расширяют рабочий диапазон до температур до 93°С (200°Ф), что делает их пригодными для работы с горячими агрессивными жидкостями и фармацевтической обработки.

Гладкое внутреннее отверстие

Низкий коэффициент трения внутренних поверхностей минимизирует перепад давления и предотвращает накопление биологического роста или минеральных отложений.

Сравнение материалов · ПВХ и ХПВХ

Особенность

Крышка ПВХ

Крышка из ХПВХ

Стандартное соответствие

АСТМ Д2467 (SCH80) / DIN 8063

АСТМ Ф439 (SCH80) / DIN EN ISO 15493

Максимальная температура

60°С (140°Ф)

93°C (200°F)

Тип подключения

Муфта (Цемент на растворителе) / Резьбовая

Коррозионная стойкость

Высокий (кислоты/основания)

Очень высокая (кислоты/основания/высокая температура)

Общий цвет

Темно-серый

Светло-серый/слоновая кость

Области промышленного применения

⌂

Электроника и полупроводники

Прекращение использования сверхчистой воды (UPW) и водных контуров электронного качества, где следует избегать выщелачивания.

⌂

Энергетика и фотоэлектрика

Используется в линиях по производству солнечных элементов для транспортировки кислых травильных жидкостей и промышленных сточных вод.

⌂

Химическая и металлургия

Надежная герметизация линий подачи химикатов, травильных ванн и труб металлургической обработки.

⌂

Продукты питания и фармацевтика

Доставка питьевой воды и технологических жидкостей, соответствующих строгим требованиям гигиены и инертности.

⌂

Промышленная очистка воды

Применяется в производстве литиевых батарей и системах очистки автомобильных промышленных сточных вод.

⛭

Рекомендации по установке и хранению

Сварка растворителем: убедитесь, что используется правильная грунтовка и клей на растворителе, специально разработанный для ПВХ или ХПВХ. Перед тестированием системы дайте достаточно времени для отверждения в соответствии с графиком выдержки давления, установленным производителем.
Условия хранения: Храните крышки в прохладном месте, вдали от прямого воздействия ультрафиолета (УФ). Длительное воздействие солнечных лучей может со временем привести к охрупчиванию материала.
Резьбовые соединения: Для резьбовых версий используйте ленту из ПТФЭ или совместимые резьбовые герметики. Не затягивайте слишком сильно, так как при приложении чрезмерной силы пластиковая резьба может растрескаться.
Обращение: Перед установкой проверьте наличие микротрещин или повреждений от физического воздействия, особенно в условиях холодной погоды, когда ударопрочность термопласта снижается.

◉

Критические эксплуатационные пределы

Не используйте крышки из ПВХ с жидкостями, температура которых превышает 60°C, или с концентрированными окислителями, такими как азотная кислота, с концентрацией выше 15%.
Колпачки из ХПВХ не рассчитаны на работу с паром или постоянное воздействие хлорированных растворителей при повышенных температурах.
Избегайте ударных нагрузок или внезапных скачков давления, превышающих номинальное рабочее давление в 1,5 раза.
Никогда не используйте металлические трубные ключи непосредственно на корпусе крышки — используйте ленточные ключи, чтобы предотвратить выдавливание поверхности и возникновение повышенных напряжений.
Не наносите клей на основе растворителя на резьбовые соединения. Для установки резьбовых колпачков требуются резьбовые герметики.

Эти колпачки широко используются в химической, металлургической, фотоэлектрической, атомной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоподготовки для кислотно-щелочных жидкостей, сверхчистой воды, питьевой воды, воды электронного качества и трубопроводов промышленных сточных вод.
