сделанный на заказ SCH8O/DIN адаптер из ПВХ/ХПВХ с наружной резьбой Для пищевой промышленности/автомобильной/электронной

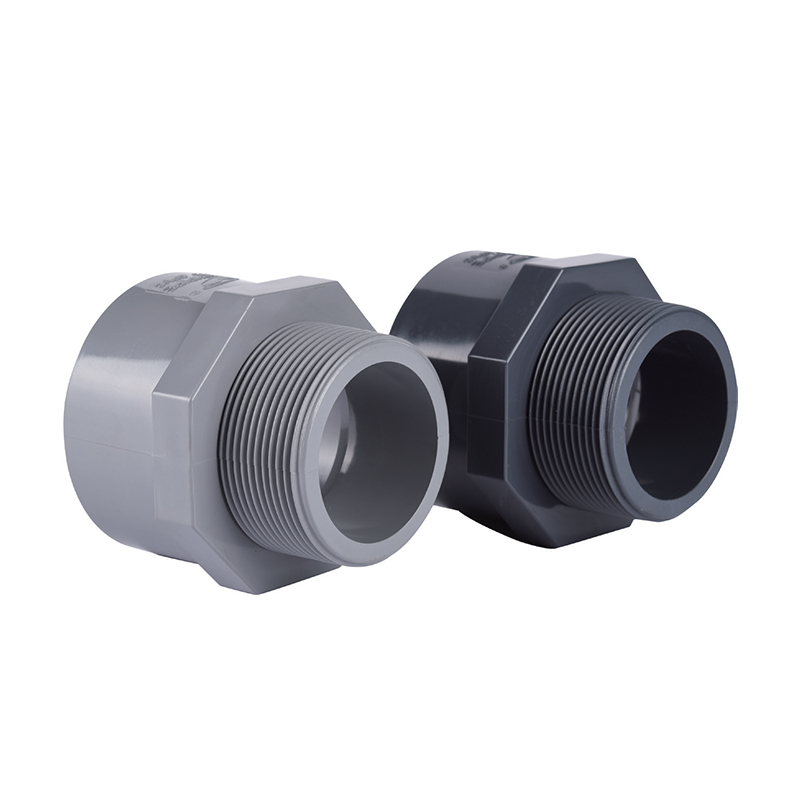

SCH8O/DIN адаптер из ПВХ/ХПВХ с наружной резьбой

SCH8O/DIN адаптер из ПВХ/ХПВХ с наружной резьбой

Один конец адаптера с наружной резьбой из ПВХ/ХПВХ оснащен внешней резьбой для плотного соединения с фитингами с внутренней резьбой, а другой конец может быть вставлен в раструб, сварен растворителем или соединен другими методами, что обеспечивает гибкость в зависимости от характеристик труб.

Переходник «папа» из ПВХ/ХПВХ упрощает процесс установки и повышает эффективность работы. Его легкие, прочные и нетоксичные свойства делают его идеальным выбором для бытового водоснабжения, систем отопления, вентиляции и кондиционирования, а также транспортировки промышленных жидкостей.

Связаться с нами
  • SCH8O/DIN адаптер из ПВХ/ХПВХ с наружной резьбой
Предыдущий：SCH8O/DIN адаптер из ПВХ/ХПВХ с внутренней резьбой
Следующий：SCH8O/DIN Крышка из ПВХ/ХПВХ
параметр приложение Технические стандарты

  • РАЗМЕР/НОМ.

    ду20

    дн25

    дн32

    дн40

    дн50

    дн63

    дн75

    дн90

    дн110

    (Ду15)

    (Ду20)

    (Ду25)

    (ДН32)

    (Ду40)

    Ду50)

    (Ду65)

    (Ду80)

    (Ду100)

    (1/2 дюйма)

    (3/4 дюйма)

    (1 дюйм)

    (1-1/4 дюйма)

    (1-1/2 дюйма)

    (2 дюйма)

    (2-1/2 дюйма)

    (3 дюйма)

    (4 дюйма)

    ДIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    Д

    29

    35

    42

    52

    61

    75

    90

    106

    127

    л

    45

    51

    56

    62

    70

    75

    80

    90

    108

    я1

    20

    22

    24

    28

    31

    38

    44

    51

    61.5

    я2

    19

    20

    23

    24

    27

    28

    29

    31

    38

    С

    30

    36

    45

    54

    64

    77

    91

    108

    130

    ЗГ

    1/2"

    3/4"

    1 ”

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    АНСИ

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    Д

    29.55

    35.3

    43.66

    50

    59.85

    72.25

    88

    105.45

    132

    л

    41.5

    45.9

    51.5

    56.8

    61.5

    71

    82

    88.65

    104.65

    я1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    ДНЯО

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    ДЖИС

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    Д

    29.55

    35.3

    43.66

    50

    59.85

    72.25

    88

    105.45

    132

    л

    41.5

    45.9

    51.5

    56.8

    61.5

    71

    82

    88.65

    104.65

    я1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    ДНЯО

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

SCH80 · DIN · РЕЗЬБОВЫЙ ПЕРЕХОД
Мужской адаптер из ПВХ/ХПВХ
Муфта x наружная резьба NPT/метрическая · Соединение под сварку растворителем
Переходник SCH80/DIN из ПВХ/ХПВХ с наружной резьбой представляет собой прецизионный фитинг, предназначенный для перехода между пластиковыми трубами, сваренными растворителем, и резьбовыми компонентами. Эти адаптеры, изготовленные в соответствии со стандартами Schedule 80 (SCH80) и DIN, имеют увеличенную толщину стенок, что позволяет выдерживать более высокое внутреннее давление и обеспечивает механическую долговечность в сложных условиях. Использование высококачественного непластифицированного поливинилхлорида (УПВХ) или хлорированного поливинилхлорида (ХПВХ) обеспечивает химическую инертность, что делает их пригодными для транспортировки агрессивных жидкостей. Эти адаптеры имеют стандартную внешнюю резьбу NPT или метрическую резьбу, что обеспечивает надежное соединение с клапанами, насосами и металлическими приборами без риска электролитической коррозии.
ПВХ/ХПВХ
Варианты материалов
Щ80/ДИН
Стандарты
NPT / Метрическая система
Типы резьб
93°С/200°Ф
ХПВХ Макс. температура
⚡
Химическая стойкость
Материалы UPVC и CPVC не реагируют на широкий спектр кислот, оснований и солей, что предотвращает разрушение труб при коррозионной химической обработке.
⚡
Соответствие номинальному давлению
Спецификации Schedule 80 предусматривают более толстые стенки по сравнению со стандартными трубопроводами, что позволяет переходникам сохранять структурную целостность при повышенном давлении в системе.
⚡
Термическая стабильность
Варианты из ХПВХ рассчитаны на рабочие температуры до 93°C (200°F), что расширяет диапазон применения до горячих агрессивных жидкостей и промышленных систем теплообмена.
⚡
Нержавеющая резьба
В отличие от металлических аналогов, эти пластиковые переходники с наружной резьбой не ржавеют и не окалины, обеспечивая долговременную целостность резьбы и герметичные механические уплотнения.
Технические характеристики продукта
Варианты материалов UPVC (поливинилхлорид) / CPVC (хлорированный поливинилхлорид)
Стандартное соответствие АСТМ Д2467 (SCH80), DIN 8063
Тип подключения Муфта (цементный растворитель) x наружная резьба (NPT/метрическая)
Температурный диапазон ПВХ: от 0°C до 60°C | ХПВХ: от 0°C до 93°C
Цветовая идентификация UPVC (темно-серый) / CPVC (светло-серый/бежевый)
Примечания по совместимости резьб
Внешняя наружная резьба соответствует стандартному профилю NPT (национальная трубная конусность) или метрическому профилю резьбы. Коническая конструкция создает механическое уплотнение при соединении с совместимой внутренней резьбой. Для применений с высокой степенью чистоты или фармацевтических применений выбирайте адаптеры со снятием заусенцев с резьбы, чтобы минимизировать захват частиц.
Снижение давления
Номинальные значения давления для переходников с наружной резьбой зависят от температуры. При температуре 20°C адаптеры SCH80 UPVC поддерживают рабочее давление до 16 бар. При 60°C уменьшите номинальное давление до 8 бар. ХПВХ сохраняет более высокое давление при повышенных температурах. Для получения информации о конкретных размерах обратитесь к диаграммам давления и температуры.
Основные сценарии применения
▶
Химическая и металлургия
Транспортировка серной кислоты, соляной кислоты и каустической соды на линиях травления и перерабатывающих предприятиях.
▶
Полупроводники и электроника
Распространение сверхчистой воды (UPW) и химикатов электронного назначения, где ионное загрязнение должно быть сведено к минимуму.
▶
Энергетика и фотоэлектрика
Системы трубопроводов для производства литиевых батарей и процессов производства солнечных батарей с использованием агрессивных электролитов.
▶
Очистка воды
Интеграция в системы очистки промышленных сточных вод, опреснительные установки и системы распределения питьевой воды.
▶
Фармацевтическая и пищевая промышленность
Санитарная транспортировка деионизированной воды и жидкостей для безразборной мойки (CIP).
▣
Рекомендации по установке
  • Уплотнение резьбы: используйте ленту из ПТФЭ (тефлона) для обеспечения плотного уплотнения наружной резьбы. Избегайте использования трубных смазок на основе растворителей, которые могут содержать химические вещества, вызывающие растрескивание под воздействием окружающей среды в ПВХ или ХПВХ.
  • Управление крутящим моментом: вручную затяните переходник с наружной резьбой в фитинг с внутренней резьбой, затем сделайте один-два оборота гаечным ключом. Чрезмерная затяжка может привести к разрушению пластиковой резьбы под напряжением.
  • Сварка растворителем: убедитесь, что конец раструба и труба очищены специальной грунтовкой, прежде чем наносить клей на растворителе, подходящий для конкретного материала (ПВХ или ХПВХ).
  • Условия хранения: Храните арматуру в прохладном месте, вдали от прямых солнечных лучей. Длительное воздействие ультрафиолета может со временем привести к охрупчиванию материала и обесцвечиванию.
⚠
Критические ограничения
  • Не используйте переходники с наружной резьбой из ХПВХ с концентрированной азотной кислотой выше 15 % или с дымящей серной кислотой.
  • Не подвергайте адаптер резким колебаниям температуры, превышающим 10°C в минуту.
  • Не предназначен для стерилизации паром или газообразными средами с давлением выше 2 бар.
  • Не наносите на пластиковую резьбу состав для соединения труб, содержащий нефтяные дистилляты.
  • Никогда не используйте металлические опорные ключи непосредственно на корпусе адаптера — используйте ленточные ключи, чтобы предотвратить повреждение поверхности.
Эти адаптеры с вилкой используются в химической, металлургической, фотоэлектрической, атомной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоочистки для кислотно-щелочных жидкостей, сверхчистой воды, питьевой воды, воды электронного качества и трубопроводов промышленных сточных вод.
ASTM D2467
DIN 8063
рейтинг SCH80
ПВХ/ХПВХ
NPT/метрическая резьба
