SCH8O/DIN адаптер из ПВХ/ХПВХ с внутренней резьбой

Гнездовой переходник из ПВХ/ХПВХ обеспечивает надежное соединение со стандартными трубопроводными фитингами, эффективно предотвращая утечки и повышая безопасность и надежность трубопроводной системы.

Он широко используется в бытовых водопроводных системах, системах отопления, вентиляции и кондиционирования воздуха, а также в транспортировке промышленных жидкостей. Наши гнездовые адаптеры из ПВХ/ХПВХ обеспечивают производительность и долговечность, а также такие преимущества, как легкая конструкция, простота установки и низкие затраты на техническое обслуживание.

Связаться с нами

Предыдущий：SCH8O/DIN UPVC/CPVC Ⅰ Союз
Следующий：SCH8O/DIN адаптер из ПВХ/ХПВХ с наружной резьбой

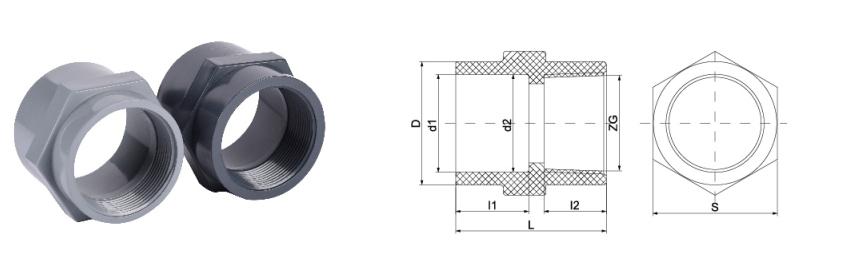

параметр приложение Технические стандарты

РАЗМЕР/НОМ.		ду20	дн25	дн32	дн40	дн50	дн63	дн75	дн90	дн110
		(Ду15)	(Ду20)	(Ду25)	(ДН32)	(Ду40)	Ду50)	(Ду65)	(Ду80)	(Ду100)
		(1/2 дюйма)	(3/4 дюйма)	(1 дюйм)	(1-1/4 дюйма)	(1-1/2 дюйма)	(2 дюйма)	(2-1/2 дюйма)	(3 дюйма)	(4 дюйма)
ДIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	Д	29	35	42	52	61	75	90	106	127
	л	45	51	56	62	70	75	80	90	108
	я1	20	22	24	28	31	38	44	51	61.5
	я2	19	20	23	24	27	28	29	31	38
	С	30	36	45	54	64	77	91	108	130
	ЗГ	1/2"	3/4"	1 ”	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
АНСИ	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	Д	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	л	40.22	44.4	49.6	55.25	58.25	66.6	77.5	83.65	99.7
	я1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	ДНЯО	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ДЖИС	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	Д	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	л	40.22	44.4	49.6	55.25	58.45	66.6	77.5	83.65	99.7
	я1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	ДНЯО	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

Щ80/ДИН · РЕЗЬБОВЫЙ ПЕРЕХОД

Гнездовой адаптер из ПВХ/ХПВХ

Муфта x внутренняя резьба · ДНЯО/БСПТ · PN10-PN16

Гнездовой переходник SCH80/DIN из ПВХ/ХПВХ представляет собой важный термопластичный фитинг, разработанный для облегчения перехода между неметаллическими трубопроводами и компонентами с наружной резьбой, такими как клапаны, манометры или металлические секции труб. Эти переходники, изготовленные в соответствии со стандартами Schedule 80 (SCH80) или DIN, имеют увеличенную толщину стенок, чтобы выдерживать более высокое внутреннее давление и механические нагрузки по сравнению со стандартными фитингами. Внутренняя внутренняя резьба обработана с высокой точностью, чтобы обеспечить герметичное уплотнение при установке в системы трубопроводов под давлением. Благодаря использованию смол UPVC (непластифицированный поливинилхлорид) или CPVC (хлорированный поливинилхлорид) эти компоненты обеспечивают химически инертный раствор для транспортировки агрессивных жидкостей и воды высокой чистоты, сохраняя структурную целостность в широком диапазоне промышленных температур и химических концентраций.

ПВХ/ХПВХ SCH80 / DIN NPT / BSPT PN10-PN16

①

Химическая инертность

Устойчивость к широкому спектру кислот, оснований и солей предотвращает деградацию материала и загрязнение жидкости в чувствительных технологических средах.

②

Термическая стабильность

Варианты из ХПВХ поддерживают рабочие температуры до 93°C (200°F), что делает их пригодными для работы с горячими агрессивными жидкостями и в системах промышленного водоснабжения.

③

Низкие потери на трение

Гладкая внутренняя поверхность сводит к минимуму турбулентность и падение давления, снижая затраты энергии на транспортировку жидкости.

④

Стандартизированная совместимость

Соответствие стандартам размеров SCH80 и DIN обеспечивает плавную интеграцию с глобальной промышленной трубопроводной инфраструктурой и оборудованием.

Технические характеристики

Варианты материалов ПВХ (серый/синий) / ХПВХ (светло-серый/кремовый)

Стандартное соответствие АСТМ Д2467 (SCH80), DIN 8063, ИСО 1452

Номинальное давление Классы давления PN10, PN16 или SCH80

Тип подключения Муфта (цемент на растворителе) x внутренняя резьба NPT/BSPT

Диапазон размеров От 1/2" до 4" (Ду15 - Ду100)

Совместимость потоков

Внутренняя резьба предназначена для соединения со стандартными компонентами с наружной резьбой NPT или BSPT. Геометрия конической резьбы обеспечивает механическое уплотнение в сочетании с лентой из ПТФЭ. Для систем, работающих со средами высокой чистоты, выбирайте резьбу с меньшим количеством заусенцев.

Химическая стойкость

UPVC устойчив к большинству неорганических кислот и оснований при температуре до 60°C. ХПВХ расширяет химическую совместимость с более широким спектром органических кислот и хлорсодержащих сред при повышенных температурах. Всегда проверяйте совместимость с конкретным химическим процессом.

Основные сценарии применения

⛭

Химическая и металлургия

Транспортировка серной кислоты, соляной кислоты и каустической соды на травильных и технологических линиях.

⛭

Электроника и полупроводники

Распространение сверхчистой воды (UPW) и химикатов электронного класса, где необходимо избегать ионного загрязнения.

⛭

Возобновляемая энергия

Системы трубопроводов для производства литиевых батарей и фотоэлектрических (PV) элементов.

⛭

Очистка воды

Обработка промышленных сточных вод, пермеата обратного осмоса и распределение питьевой воды.

⛭

Пищевая и фармацевтическая промышленность

Санитарная транспортировка деионизированной воды и растворов для безразборной мойки (CIP).

Рекомендации по установке

Уплотнение резьбы: Используйте только ленту из ПТФЭ (тефлона), предназначенную для пластиковой резьбы. Избегайте использования трубных смазок на основе растворителей, которые могут вызвать растрескивание под воздействием окружающей среды (ESC) в материалах UPVC или CPVC.
Управление крутящим моментом: Не затягивайте адаптеры с внутренней резьбой слишком сильно. Пластиковая резьба может содраться или расколоться при приложении чрезмерной механической силы. Обычно достаточно затянуть вручную плюс один-два оборота.
Цементация растворителем: перед нанесением соответствующего клея на основе растворителя убедитесь, что конец раструба очищен и загрунтован. Соблюдайте рекомендуемое время схватывания и отверждения в зависимости от температуры окружающей среды и диаметра трубы.
Условия хранения: Храните фитинги в прохладном, затененном месте, вдали от прямого воздействия ультрафиолета, чтобы предотвратить долговременное охрупчивание. Храните компоненты в оригинальной упаковке, чтобы защитить резьбу от физических повреждений и мусора.

Критические ограничения

Не используйте гнездовые адаптеры из ХПВХ с окисляющими кислотами, такими как азотная кислота, концентрация которых превышает 15 %, при повышенных температурах.
Избегайте ударных нагрузок или внезапных скачков давления, превышающих номинальное рабочее давление в 1,5 раза.
Без защитного покрытия не подходит для работы с паром или постоянного воздействия ультрафиолета.
Никогда не используйте металлические трубные ключи непосредственно на пластиковом корпусе переходника. Используйте ленточные ключи или инструменты с мягкой подкладкой, чтобы предотвратить появление строжек на поверхности.
Не наносите резьбовой герметик на первые две резьбы, чтобы предотвратить попадание герметика в поток жидкости.

Эти гнездовые адаптеры используются в химической, металлургической, фотоэлектрической, атомной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоочистки для работы с кислотно-щелочными жидкостями, сверхчистой водой, питьевой водой, водой электронного качества и трубопроводами промышленных сточных вод.
