SCH8O/DIN UPVC/CPVC Ⅰ Союз

Соединение UPVC/CPVCⅠ имеет уникальную конструкцию, позволяющую быстро и легко установить его без использования сложных инструментов и специальных знаний. Его отличительная структура уплотнения обеспечивает отсутствие утечек во время передачи жидкости, повышая безопасность и стабильность системы.

Благодаря легкой конструкции и низким затратам на техническое обслуживание, он является идеальным выбором для промышленных, строительных и жилых трубопроводных систем. Мы стремимся предоставлять высококачественные соединения из ПВХ/ХПВХⅠ для удовлетворения разнообразных потребностей клиентов.

Связаться с нами

Предыдущий：SCH8O/DIN UPVC/CPVC Ⅱ Союз
Следующий：SCH8O/DIN адаптер из ПВХ/ХПВХ с внутренней резьбой

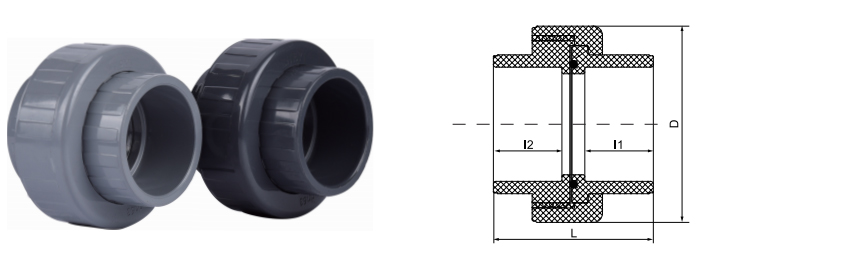

параметр приложение Технические стандарты

дн	ДN	D	л	я1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · ТРЁХЧАСТНЫЙ

Союз ПВХ/ХПВХ I

SCH80/DIN UPVC/CPVC I Union — это специализированный трехкомпонентный фитинг для труб, предназначенный для быстрого соединения и отсоединения секций трубопровода без необходимости постоянной модификации системы. Эти соединения, изготовленные в соответствии со стандартами ASTM SCH80 и DIN, обеспечивают универсальный интерфейс для работы с жидкостями под высоким давлением. Вариант UPVC (непластифицированный поливинилхлорид) разработан для общей химической стойкости и систем водоснабжения при температуре окружающей среды, а вариант CPVC (хлорированный поливинилхлорид) расширяет возможности обслуживания в высокотемпературных агрессивных средах. Внутреннее уплотнительное кольцо обеспечивает герметичность перехода, что делает его критически важным компонентом для систем, требующих частого обслуживания или модульной реконфигурации в секторах тяжелой промышленности.

Щ80/ДИН

ПВХ/ХПВХ

ЭПДМ/ФКМ

Ру10 - Ру16

⦿

Совместимость с двумя стандартами

Доступны в размерах SCH80 (ANSI) и DIN, что обеспечивает плавную интеграцию в международные проекты трубопроводов и существующие инфраструктуры.

⦿

Химическая инертность

Полимерная структура устойчива к окислению, окалинообразованию и электрохимической коррозии, сохраняя структурную целостность при транспортировке агрессивных кислот, оснований и солей.

⦿

Диапазон термического сопротивления

Установки из ПВХ поддерживают работу при температуре до 60°C, а варианты из ХПВХ подходят для высокотемпературных жидкостей до 95°C, обеспечивая стабильность при работе в ядерной энергетике и переработке литиевых батарей.

⦿

Высокое давление

Толщина стенок SCH80 обеспечивает повышенную механическую прочность и способность выдерживать давление по сравнению со стандартными фитингами SCH40.

Набор технических параметров

Технические параметры Детали спецификации

Состав материала UPVC (поливинилхлорид) / CPVC (хлорированный поливинилхлорид)

Соответствие стандартам АСТМ Д2467 (SCH80), DIN 8061/8062

Уплотнительный материал ЭПДМ/ФКМ (Viton) O-rings for chemical compatibility

Типы подключения Муфта (сварка растворителем) или резьба (NPT/BSPT)

Рабочее давление PN10/PN16 (В зависимости от температуры и диаметра)

Основные сценарии применения

⚙

Полупроводники и электроника

Транспортировка сверхчистой воды (UPW) и химикатов электронного класса в чистых помещениях для предотвращения ионного загрязнения.

⚙

Энергетика и химическая обработка

Обработка электролитов при производстве литиевых батарей, производстве солнечных фотоэлектрических элементов и кислотно-щелочном транспорте на металлургических предприятиях.

⚙

Очистка воды

Интеграция в очистные сооружения промышленных сточных вод, системы опреснения и сети распределения питьевой воды.

⚙

Продукты питания и фармацевтика

Транспортировка жидкостей в санитарных условиях, требующих нетоксичных, невыщелачивающихся материалов трубопроводов, соответствующих стандартам FDA и NSF.

Рекомендации по установке

Нанесение клея на растворителе: перед нанесением соответствующей грунтовки и клея на растворителе убедитесь, что раструб и конец трубы чистые и сухие. Перед активацией системы дайте достаточно времени для отверждения в соответствии с таблицами номинального давления производителя.
Проверка уплотнения: перед сборкой убедитесь, что уплотнительное кольцо установлено правильно и на нем нет мусора. При необходимости смажьте смазкой на основе силикона; избегайте масел на нефтяной основе, которые могут разрушить уплотнения из EPDM.
Тепловое расширение: В высокотемпературных установках из ХПВХ учитывайте коэффициент линейного расширения. Соединения следует располагать так, чтобы избежать чрезмерных напряжений, вызванных тепловым движением.
Условия хранения: Храните фитинги в затененном месте, вдали от прямого воздействия ультрафиолета, чтобы предотвратить долговременное охрупчивание материала. Храните агрегаты в оригинальной упаковке, чтобы защитить резьбу и уплотнительные поверхности от механических повреждений.

Важные замечания по техническому обслуживанию

После любой разборки всегда заменяйте уплотнительное кольцо. Повторное использование сжатых уплотнений приводит к непредсказуемым утечкам.
Периодически проверяйте резьбу накидной гайки на наличие признаков деформации или побеления под напряжением, особенно в системах с частыми циклическими изменениями температуры.
Не используйте металлические инструменты для затягивания накидной гайки более чем на четверть оборота от руки. Чрезмерное затягивание приводит к растрескиванию термопластичных гаек под напряжением.
Для соединений из ХПВХ, находящихся в непрерывной эксплуатации при температуре выше 80°C, внедрите полугодовой протокол проверки на предмет изменения цвета материала или образования трещин на поверхности.

Эти фитинги I Union используются в химической, металлургической, фотоэлектрической, ядерной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоподготовки для кислотно-щелочных жидкостей, сверхчистой воды, питьевой воды, воды электронного качества и трубопроводов промышленных сточных вод.
