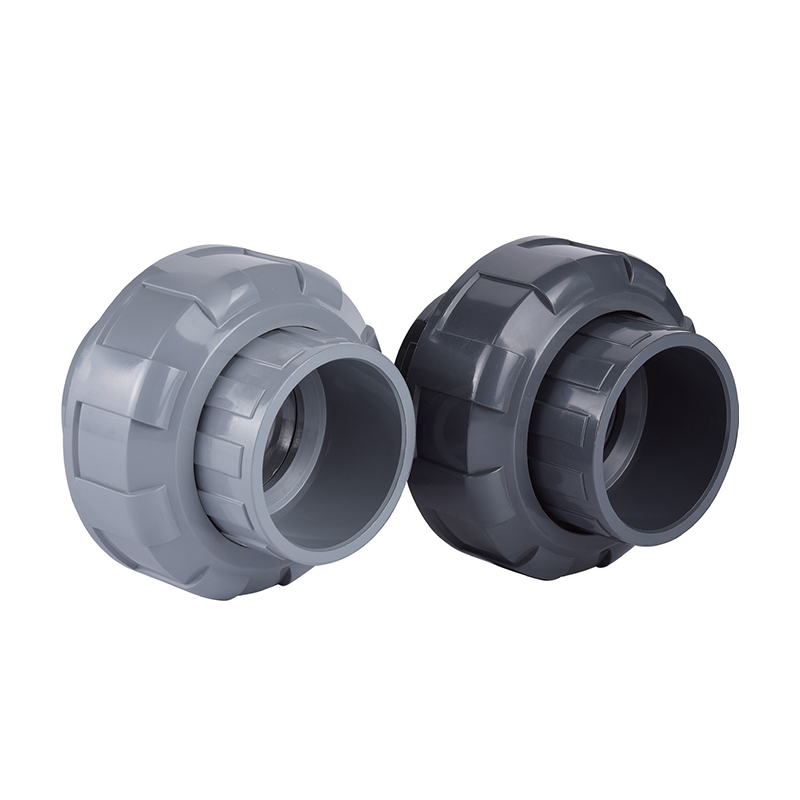

SCH8O/DIN UPVC/CPVC Ⅱ Союз

Соединение UPVC/CPVCⅡ обладает антивозрастными свойствами, сохраняя физические и химические характеристики даже в суровых условиях. Его конструкция позволяет осуществлять быструю и простую установку без сложных инструментов, экономя время и затраты.

Соединение обеспечивает исключительную герметичность, эффективно предотвращая утечки и обеспечивая стабильность и безопасность системы.

Связаться с нами

Предыдущий：Седловидное соединение SCH8O/DIN UPVC/CPVC
Следующий：SCH8O/DIN UPVC/CPVC Ⅰ Союз

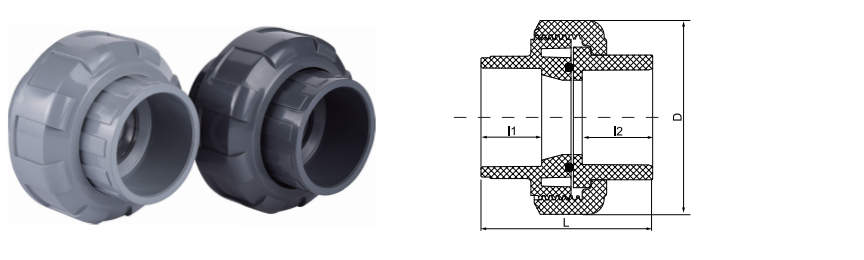

параметр приложение Технические стандарты

дн	ДN	D	л	я1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · СОЕДИНЕНИЕ ИЗ ТРЁХ ЧАСТЕЙ

Союз ПВХ/ХПВХ типа II

Муфта или резьба · Уплотнение EPDM/FKM · Двойной стандарт

Соединение SCH80/DIN UPVC/CPVC II — это важнейший компонент, предназначенный для надежного соединения и простоты обслуживания промышленных систем трубопроводов из термопласта. Это соединение, разработанное в соответствии с метрическими стандартами ASTM Schedule 80 и DIN, имеет трехкомпонентную конструкцию, которая позволяет отсоединять секции трубы без разрезания линии. Вариант UPVC (непластифицированный поливинилхлорид) обеспечивает химическую стойкость при общей очистке воды и транспортировке агрессивных жидкостей, а вариант CPVC (хлорированный поливинилхлорид) специально используется для применений при высоких температурах и агрессивной химической обработки. Прецизионно обработанная резьба и уплотнительные кольца из высококачественного EPDM или FKM обеспечивают герметичное уплотнение в условиях номинального давления, что делает его стандартным выбором для работы с высокочистыми и промышленными жидкостями.

Двойная стандартная совместимость

Доступен в спецификациях SCH80 (ASTM) и DIN для легкой интеграции в различные международные конфигурации трубопроводов.

Универсальность материала

Варианты из ПВХ для агрессивных жидкостей при температуре окружающей среды и ХПВХ для химической стойкости при повышенных температурах до 93°C (200°F).

Ремонтопригодность системы

Конструкция штуцера облегчает быструю замену клапана или оборудования, сокращая время простоя в условиях непрерывного производства.

Химическая инерция

Некоррозионный термопластичный материал предотвращает выщелачивание ионов, сохраняя чистоту среды в чувствительных электронных или фармацевтических приложениях.

Технические характеристики

Варианты материалов

ПВХ (серый), ХПВХ (светло-серый/бежевый)

Номинальное давление

PN16 или SCH80 (зависит от размера и температуры)

Тип подключения

Муфта (цемент на растворителе) или резьбовая (NPT/PT)

Уплотнительный материал

Уплотнительные кольца из EPDM или FKM (Витон)

Стандартное соответствие

АСТМ Д2467, АСТМ Ф439, ДИН 8063

▣

Полупроводники и электроника

Транспортировка сверхчистой воды (UPW) и химикатов электронного назначения, где необходимо исключить металлические загрязнения.

▣

Химическая и металлургия

Транспортировка кислот, оснований и солей на линиях гальванического покрытия, процессах травления и системах дозирования химикатов.

▣

Возобновляемая энергия

Трубопроводы для производства фотоэлектрических (PV) элементов и обработки электролита литий-ионных аккумуляторов.

▣

Промышленная очистка воды

Обработка промышленных сточных вод, опреснение морской воды и распределение питьевой воды.

▣

Пищевая и фармацевтическая промышленность

Санитарная транспортировка деионизированной воды и растворов для безразборной мойки (CIP).

Рекомендации по установке

Сварка растворителем: убедитесь, что концы труб ровные и без заусенцев. Используйте соответствующую грунтовку и растворитель, соответствующий материалу (UPVC или CPVC), чтобы обеспечить молекулярную связь.
Проверка уплотнительного кольца: перед сборкой убедитесь, что уплотнительное кольцо правильно сидит в своей канавке и не содержит мусора, чтобы предотвратить утечку через байпас.
Ручная затяжка: Обычно соединения следует затягивать вручную. Избегайте чрезмерной затяжки гаечными ключами, так как чрезмерная сила может вызвать растрескивание термопластичных компонентов гаек.
Условия хранения: Хранить в прохладном, сухом месте, вдали от прямого воздействия ультрафиолета, чтобы предотвратить долговременную деградацию структуры полимера.
Тепловое расширение: при использовании в высокотемпературных линиях из ХПВХ убедитесь, что в системе трубопроводов имеются достаточные компенсационные петли для предотвращения механического напряжения на соединительных соединениях.

Техническое обслуживание и осмотр

Периодически проверяйте накидную гайку на наличие признаков ползучести или растрескивания, особенно в условиях высокоцикловой термической обработки.
Заменяйте уплотнительные кольца при любой разборке. Повторное использование сжатых или старых уплотнений нарушает герметичность.
Соединения из ХПВХ, используемые при работе с горячими химикатами, ежегодно проверяйте на предмет изменения цвета или размягчения поверхности, что является индикатором химического воздействия.
Не используйте смазочные материалы на нефтяной основе для резьбы и уплотнительных колец. Используйте только смазочные материалы на основе силикона или ПТФЭ, одобренные для термопластов.
При повторном подключении после технического обслуживания убедитесь, что резьба чистая и не повреждена. Пересечение резьбы приводит к немедленному выходу из строя уплотнения.

Эти соединения широко используются в химической, металлургической, фотоэлектрической, ядерной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоподготовки для работы с кислотно-щелочными жидкостями, сверхчистой водой, питьевой водой, водой электронного качества и трубопроводами промышленных сточных вод.
