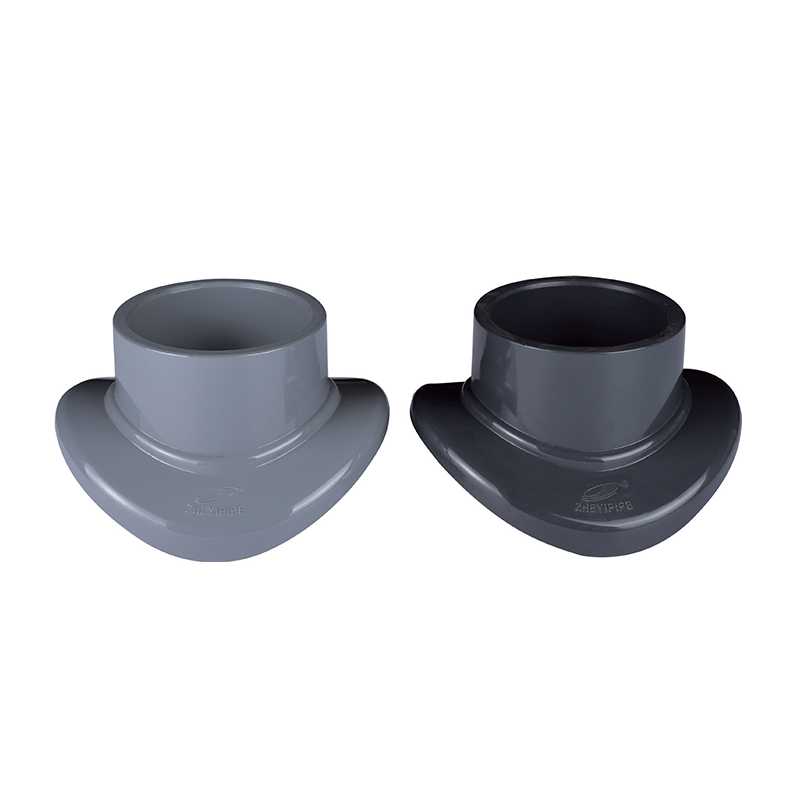

Седловидное соединение SCH8O/DIN UPVC/CPVC

Седловидное соединение известно своей уникальной седловидной конструкцией, позволяющей соединять ответвления без разрезания и повреждения основного трубопровода. Это упрощает установку, снижает сложность и затраты на строительство, обеспечивая при этом герметизацию и предотвращение утечек.

Он подходит для систем горячего и холодного водоснабжения, систем противопожарной защиты и таких отраслей промышленности, как химическая и фармацевтическая промышленность. Седловидные соединения из ПВХ/ХПВХ обеспечивают надежные решения для различных применений.

Связаться с нами

Предыдущий：Поддержка труб UPVC/CPVC
Следующий：SCH8O/DIN UPVC/CPVC Ⅱ Союз

параметр приложение Технические стандарты

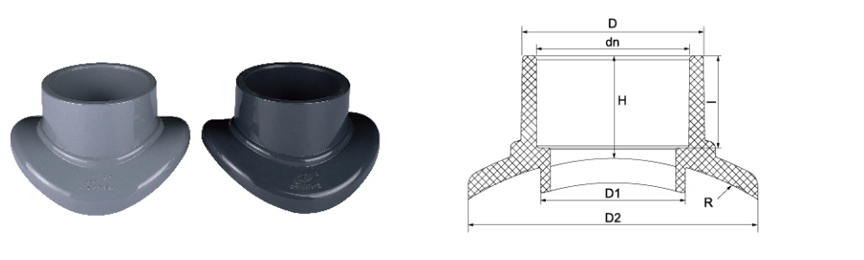

Номинальный размер Φ	ΦD	ΦD1	ΦD2	Р	Ч	я
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · СЕДЛЕННОЕ СОЕДИНЕНИЕ

Решение для подключения ответвлений из ПВХ/ХПВХ

Зажимная конструкция · Не требуется резка трубопровода · Соответствие двойным стандартам

Седловидное соединение SCH80/DIN из ПВХ/ХПВХ — это специализированный компонент трубопровода, предназначенный для разветвления существующих трубопроводов без необходимости разрезания или обширной реконфигурации системы. Эти седельные соединения, изготовленные в соответствии с американскими размерными стандартами SCH80 и европейскими стандартами DIN, доступны из непластифицированного поливинилхлорида (УПВХ) и хлорированного поливинилхлорида (ХПВХ). Механическая конструкция состоит из двух частей накладной конструкции, которая создает герметичное соединение вокруг основной трубы, облегчая установку второстепенных линий распределения жидкости. Эти соединения спроектированы так, чтобы выдерживать концентрированные химические концентрации и среды высокого давления, характерные для работы с промышленными жидкостями, обеспечивая стабильный интерфейс для датчиков, манометров или боковых удлинителей труб.

◆

Химическая инертность

Варианты из ПВХ и ХПВХ обладают высокой устойчивостью к кислотам, основаниям и солям, предотвращая деградацию материала при транспортировке агрессивных промышленных жидкостей или сверхчистой воды.

◆

Структурная целостность

Толщина стенок SCH80 обеспечивает повышенное номинальное давление по сравнению со стандартными фитингами, гарантируя, что седельное соединение сохраняет герметичность при гидравлических колебаниях.

◆

Простота интеграции

Зажимной механизм позволяет быстро расширять трубопроводные сети, значительно сокращая трудозатраты и время простоя системы во время модернизации или технического обслуживания объекта.

◆

Универсальность температуры

Вариант из ХПВХ поддерживает диапазон повышенных температур до 93°C (200°F), что делает его пригодным для транспортировки горячих агрессивных жидкостей и промышленной очистки воды.

Технические характеристики

Стандартное соответствие АСТМ СЧ80, ДИН 8061/8062

Варианты материалов UPVC (поливинилхлорид), CPVC (хлорированный поливинилхлорид)

Тип подключения Механический зажим с уплотнительным кольцом / интерфейсом для цемента на растворителе

Диапазон размеров Совместим с первичными трубами диаметром от 20 до 400 мм.

Рабочее давление PN10 - PN16 (в зависимости от размера и материала)

Ключевые особенности

Зажимная конструкция исключает резку трубопровода

Уплотнительное кольцо обеспечивает герметичное соединение ответвления.

Совместим с размерами труб SCH80 и DIN.

Марка ХПВХ поддерживает работу с горячими жидкостями до 93°C.

Подходит для установки датчика, манометра или боковой трубы.

Сокращает время простоя системы во время расширения

Полупроводники и электроника

Распределение воды электронного качества и сверхчистой воды (UPW) в чистых помещениях, где требуется низкая выщелачиваемость.

Химическая и металлургия

Безопасная транспортировка концентрированных кислот и щелочных жидкостей на предприятиях металлургии и химической обработки.

Возобновляемая энергия

Трубопроводная инфраструктура для линий по производству солнечных фотоэлектрических элементов и электролита для литиевых батарей.

Промышленная очистка воды

Обработка промышленных сточных вод, опреснение морской воды и транспортировка деионизированной воды на ядерных и пищевых предприятиях.

▼

Рекомендации по установке

Подготовка поверхности: перед установкой седельного соединения убедитесь, что на поверхности основной трубы нет мусора, царапин или влаги, чтобы прокладка обеспечивала воздухонепроницаемое уплотнение.
Контроль крутящего момента: при затягивании механических болтов седлового зажима применяйте одинаковый крутящий момент во всех точках, чтобы предотвратить локализованное напряжение на материале ПВХ/ХПВХ, которое может привести к растрескиванию под воздействием окружающей среды.
Использование клея: Для типов седел, свариваемых растворителем, используйте соответствующую грунтовку и клей, предназначенные для ПВХ или ХПВХ. Не смешивайте цементы, предназначенные для разных типов материалов.
Условия хранения: Храните компоненты в прохладном, сухом месте, вдали от прямого воздействия ультрафиолета. Длительное ультрафиолетовое излучение может со временем повлиять на ударопрочность полимеров на основе ПВХ.

▲

Техническое обслуживание и осмотр

Периодически проверяйте уплотнительное кольцо на наличие признаков сжатия или химического воздействия. Замените, если наблюдаются трещины или сплющивания.
Ежегодно проверяйте момент затяжки болтов. Вибрация или термоциклирование могут привести к постепенному ослаблению механического зажима.
Для седельных соединений из ХПВХ, находящихся в горячей эксплуатации, следите за изменением цвета или хрупкостью как ранними признаками деградации материала.
При разборке замените все прокладки и уплотнительные кольца, а не повторно используйте старые уплотнения, чтобы обеспечить герметичность.

Эти седельные соединения используются в химической, металлургической, фотоэлектрической, атомной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоподготовки для работы с кислотно-щелочными жидкостями, сверхчистой водой, питьевой водой, водой для электронных устройств и трубопроводами промышленных сточных вод.

DIN 8061/8062 АСТМ СЧ80 Устойчивость к ультрафиолетовому излучению (выберите сорта) Химическая стойкость
