SCH8O/DIN UPVC/CPVC Электрический дроссельный клапан

Электрический дроссельный клапан имеет простую конструкцию, небольшой размер, легкую конструкцию и низкий расход материала. Он имеет небольшой крутящий момент, что делает его простым и быстрым в эксплуатации. Клапан обеспечивает возможность регулирования расхода и герметизирующие характеристики, обеспечивая хорошую герметизацию в условиях низкого давления. По способу подключения электрические дисковые затворы можно разделить на фланцевые и межфланцевые; по способу привода они могут быть ручными, пневматическими или электрическими; по конструкции они могут быть эксцентрикового типа, с вертикальной пластиной, с наклонной пластиной или с рычажным типом; По типу уплотнения они могут быть мягкими или жесткими.

Связаться с нами

Предыдущий：SCH8O/DIN Пневматический мембранный клапан с двойным приводом из ПВХ
Следующий：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

параметр приложение Технические стандарты

(1) Материал: ПВХ, ХПВХ
(2) Размер: 2"-12", DN50-DN300, DN63-DN315
(3) Стандарты: ANSI, DIN
(4) Соединение: фланец
(5) Рабочее давление: 150 фунтов на квадратный дюйм, 1,0 МПа.
(6) Рабочая температура: ПВХ (-10–60 °C), ХПВХ (-10–90 °C).
(7) Цвет корпуса: ПВХ (темно-серый), ХПВХ (светло-серый).

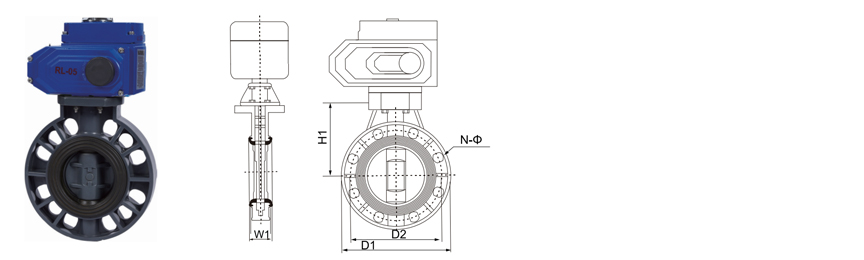

РАЗМЕР/НОМ.	дн63	дн75	дн90	дн110	дн140	дн160	225 дирхамов	дн280	дн315
	(Ду50)	(Ду65)	(Ду80)	(Ду100)	(Ду125)	(Ду150)	(ДН200)	(ДН250)	(Ду300)
	(2 дюйма)	(2-1/2 дюйма)	(3 дюйма)	(4 дюйма)	(5 дюймов)	(6 дюймов)	(8 дюймов)	(10 дюймов)	(12 дюймов)
Д1	160	180	196	228	258	287	344	411	490
Д2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
П1	43	46	49	54	64	70	88	98	108
Крутящий момент (Н·М)	10	10	15	22	40	45	65	-	-

Технические характеристики электропривода

Шаровой кран	Модель	Максимальный выходной крутящий момент	Время действия 90°		Выходной вал	Мотор	Номинальный ток
Шаровой кран	Модель	Н·М	Специальный	Стандартный	мм	W	переменного тока 220 В/А	переменного тока 380 В/А	округ Колумбия 24 В/А
дн63-dn75	RL003	30	5-10	15	11*11	переменного тока20 округ Колумбия2	0.1	0.05	0.2
дн90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
дн140	RL010	100	30.15.60	30	17*17	31	0.28	0.19	2.5
дн160	RL015	150	30.15.60	40	17*17	50	0.5	0.22	5
дн225	RL020	200	15.05.90	40	22*22	71	0.6	0.25	8.5
дн280	RL050	400	15.05.90	40	22*22	118	1	0.5	8.5
дн315	РЛ100	1000	15.05.40	40	27*27	118	1	0.5	9

SCH80 / DIN · С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ · ПИТАНИЕ B2B

Электрический клапан-бабочка из ПВХ / ХПВХ

Пластина/наконечник · Двухпозиционный и модулирующий · ИСО 5211 · PN10–PN16

Электрический поворотный клапан SCH80/DIN из ПВХ/ХПВХ представляет собой автоматизированный четвертьоборотный регулирующий клапан для промышленных трубопроводных систем, работающих с агрессивными средами и средами высокой чистоты. Клапан сочетает в себе корпус из термопластической пластины или наконечника с электрическим приводом, что позволяет осуществлять дистанционное двухпозиционное или модулирующее управление без подачи пневматического воздуха. Диск вращается на 90 градусов внутри сменного упругого вкладыша, доступного из ЭПДМ, ПТФЭ или ФКМ, для обеспечения перекрытия во всем диапазоне номинального давления. Материалы корпуса и диска: ПВХ для общих химических условий эксплуатации и ХПВХ для эксплуатации при температуре до 93°С. Сверление фланцев соответствует шаблонам DIN PN10/PN16 или ANSI Class 150, а интерфейс привода соответствует стандарту ISO 5211 для прямого монтажа позиционеров, концевых выключателей и ручного управления. Эта серия поставляется для интеграции OEM, закупок проектов и программ модернизации завода.

Ду40–Ду300 Номинальный размер

Ру10/Ру16 Класс давления

0–93°С ХПВХ сервис

24/110/230В Поставка привода

Электрический привод без подачи воздуха

Подходит для предприятий, где инфраструктура сжатого воздуха недоступна или ненадежна. Проводка привода интегрируется с контурами управления ПЛК, РСУ и SCADA.

Сменная конструкция вкладыша

Упругий вкладыш является обслуживаемым компонентом. Замена вкладыша восстанавливает характеристики уплотнения без замены корпуса, диска или привода.

Компактная установка

Бесфланцевая конструкция уменьшает строительную длину и вес по сравнению с шаровыми кранами аналогичного диаметра, снижает опору и требует меньше места.

Прослеживаемость материалов

Материалы корпуса, диска и гильзы документированы для каждой партии. Сертификаты соответствия и отчеты о материалах выдаются с каждой поставкой.

Конфигурация клапана

Материал корпуса ПВХ · ХПВХ

Материал диска Твердый ПВХ/ХПВХ · Ковкий чугун с покрытием

Варианты вкладыша EPDM · PTFE · FKM (Витон)

Тип кузова Вафля · Ушко

Фланцевое сверление DIN PN10/PN16 · ANSI класс 150

Лицом к лицу DIN EN 558 серия 20 / API 609

Справочник по дизайну АСТМ Д2467 · DIN 8061/8062 · ИСО 16136

Привод и управление

Функция Двухпозиционный · Модулирующий

Напряжение питания 24 В переменного/постоянного тока · 110 В переменного тока · 230 В переменного тока

Управляющий вход Контакт переключателя · 4–20 мА · 0–10 В

Обратная связь Концевые выключатели · Положение 4–20 мА

Корпус Стандарт IP65 · IP67 опционально

Ручное переопределение Маховик или рычаг расцепления

Монтажный интерфейс ISO 5211 прямой монтаж

Матрица выбора лайнера

Лайнер Медиа-пригодность Температурный потолок Устойчивость к истиранию

EPDM Вода, мягкие кислоты, щелочи, охлаждающие среды 80°С Умеренный

PTFE Сильные кислоты, растворители, среды высокой чистоты. 93°C Низкий

FKM Углеводороды, масла, окислители 90°С Умеренный

Перед размещением заказа выбор футеровки должен быть подтвержден с учетом фактического химического состава процесса, концентрации и рабочей температуры.

Отраслевой охват и технологические СМИ

Химическая и металлургия Перекачка кислоты, дозирование каустика, линии травления, контроль подачи в реактор

Фотоэлектрические и литиевые Циркуляция ванны травления, перенос электролита, обработка рассола

Ядерная и энергетическая вспомогательная служба Вспомогательные контуры охлаждения, деминерализованная вода, линии впрыска химикатов.

Электронный полупроводник Распределение сверхчистой воды, вода электронного качества, подача влажной рабочей зоны

Пищевая и фармацевтическая промышленность Питьевая вода, очищенная вода, контуры подачи и возврата CIP

Автомобильная и промышленная вода Циркуляция краски, мойка деталей, нейтрализация промышленных сточных вод

Требования к вводу в эксплуатацию

Перед поставкой проверьте схему сверления фланца и строительную длину относительно изометрии трубопровода.
Проверьте напряжение питания привода и тип сигнала управления на соответствие архитектуре управления установкой.
Установите межфланцевые клапаны по центру между фланцами с диском в закрытом положении, чтобы защитить вкладыш во время затяжки болтов.
Затяните фланцевые болты крест-накрест до значения, указанного в инструкции по установке для конкретного номинального размера.
Выполните полный цикл открытия-закрытия электрически и проверьте обратную связь концевого выключателя перед подачей давления в систему.
Для модулирующих устройств выполните калибровку хода 4–20 мА и запишите кривую обратной связи по положению.

Ограничения приложений

Максимальная температура эксплуатации кузова из ПВХ составляет 60°C; Потолок корпуса из ХПВХ составляет 93°C. Потолок лайнера может быть ниже и определяет окончательный рейтинг.
Не предназначен для работы с паром или для быстрого термоциклирования.
Вкладыш из EPDM не совместим с углеводородными растворителями, маслами и сильными окислителями.
Футеровку из ПТФЭ не рекомендуется использовать в средах с высоким содержанием абразивных твердых частиц.
Избегайте длительной работы в диапазоне открытия 5–85 % при работе с абразивными или кристаллизующимися средами.
Крутящий момент фланцевого болта, превышающий указанное значение, может привести к растрескиванию корпуса из термопласта, особенно при DN80 и выше.
Установка на открытом воздухе требует УФ-стабилизации корпуса или внешнего защитного покрытия.

Вопросы закупок и инженерные вопросы

Какая информация необходима для выставления коммерческого предложения?

Укажите номинальный размер, материал корпуса, материал вкладыша, стандарт сверления фланца, класс давления, рабочую температуру, технологическую среду и концентрацию, функцию привода (открытую или модулирующую), напряжение питания и необходимый управляющий сигнал. Для коммерческой оценки также необходимы количество и график поставок.

Предоставляются ли материалы и сертификаты испытаний?

Да. Сертификаты соответствия со ссылкой на ASTM D2467 и DIN 8061/8062 выдаются в стандартной комплектации. Отчеты о материалах партии, протоколы испытаний корпуса и уплотнений, а также листы калибровки привода доступны по запросу для пакетов проектной документации.

Каков размер привода для данного клапана?

Выбор привода основан на срыве клапана и рабочем моменте при максимальном перепаде давления, умноженном на коэффициент безопасности. В расчет включаются температура среды, материал футеровки и частота циклов. Выбранная модель привода и его запас крутящего момента указаны в подтверждении заказа.

Можно ли поставить клапан для тупиковой эксплуатации?

Для работы в тупике требуется конфигурация корпуса наконечника с резьбовыми вставками на обеих сторонах фланца. Бесфланцевые корпуса удерживаются сквозными болтами и не подходят для изоляции выходной секции, пока восходящая линия остается под давлением.

Какие рекомендуемые запасные части имеются в наличии?

Рекомендуемые запасные части — один вкладыш и один комплект фланцевых прокладок на десять клапанов при непрерывной эксплуатации, а также один привод на каждый контур управления для критических режимов. Инвентаризация футеровок должна основываться на преобладающих средах и температуре на предприятии, а не только на количестве клапанов.

Поставляется для интеграции OEM, закупок EPC-проектов и программ модернизации предприятий в химической, металлургической, фотоэлектрической, ядерной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоподготовки. В средствах массовой информации освещаются кислотные и щелочные жидкости, сверхчистая вода, питьевая вода, вода электронного качества и промышленные сточные воды.

Компания

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group да Китай SCH8O/DIN UPVC/CPVC Электрический дроссельный клапан Для пищевой промышленности/автомобильной/электронной поставщик и сделанный на заказ SCH8O/DIN UPVC/CPVC Электрический дроссельный клапан Для пищевой промышленности/автомобильной/электронной фабрика. Мы были основаны в 2007 году, сосредоточившись на исследованиях и разработках, производстве, продажах и обслуживании промышленных труб CPVC и UPVC. Компания получила ряд сертификатов, включая лицензию на производство специального оборудования, лицензию на гигиену продукции, связанной с водой, провинции Чжэцзян, сертификацию системы менеджмента качества IS09001, сертификацию системы экологического менеджмента IS014001 и сертификацию системы менеджмента охраны труда и техники безопасности IS045001. Компания имеет более 50 независимых прав интеллектуальной собственности и самостоятельных прав на импорт и экспорт. Для предоставления разнообразной продукции и более качественных услуг компания внедрила передовые технологии, инструментальное оборудование и уникальные сырьевые материалы и системы управления из Германии и США. На протяжении многих лет наша продукция широко используется в трубопроводной транспортировке кислотных и щелочных жидкостей, сверхчистой воды, питьевой воды, чистой воды электронного класса и промышленных сточных вод в химической, металлургической, фотоэлектрической, ядерной энергетике, литиевых батареях, электронных полупроводниках, пищевой, медицинской, автомобильной, промышленной очистке воды и других отраслях. В настоящее время группа компаний ZHEYI создала более 30 торговых компаний по всей стране, и все виды продукции экспортируются в Европу, Америку, Юго-Восточную Азию и другие страны и регионы, пользуясь большим спросом у отечественных и зарубежных клиентов.

Почетная грамота

Новости

Клапаны из ПВХ и ХПВХ: лучшее управление потоком на линиях...
Nov 03,2026
Первым признаком того, что химическая линия теряет контроль, редко бывает разрыв трубы. Это клапан, который все еще вращается, но больше не закрывается, или ручка, для перемещения которой теперь нужны две руки....
узнать больше
Как производители фитингов из ХПВХ обеспечивают качество: ...
Oct 30,2026
Фитинг из хлорированного поливинилхлорида (ХПВХ), прошедший визуальную проверку, все равно может выйти из строя на первой горячей химической линии, если соединение разложилось во время формования, если глубина раст...
узнать больше
Фитинги из ХПВХ с резьбой и раструбом График 80: какое сое...
Oct 28,2026
Резьбовое или гнездовое соединение: два способа соединения Schedule 80 CPVC Вопрос обычно возникает после того, как спецификация трубы уже установлена. Инженер завода или руководитель технического обслуживани...
узнать больше

Оставить сообщение

Строгий контроль качества

Группа компаний ZHEYI придерживается принципа «качество прежде всего», использует передовое международное оборудование и высококачественное сырье, строго контролирует каждый этап производства и стремится поставлять трубопроводную продукцию с превосходными эксплуатационными характеристиками и изысканным внешним видом.

Компания использует самое современное производственное оборудование и высококачественные материалы, включая японскую Sekisui и американскую Lubrizol. «ZHEYI» прекрасно сочетает изысканные производственные технологии с профессиональным управлением, а каждое изделие проходит строгий контроль качества — от производства, проверки до конечной поставки, что обеспечивает идеальное сочетание внешнего вида и функциональности.
Тестирование производительности точности

В ZHEYI каждый продукт тщательно изготавливается, не только уделяя внимание изысканному эстетическому дизайну, но и всегда стремясь к превосходному внутреннему качеству. Строгие испытания производительности гарантируют, что продукт может сохранять стабильность и долговечность даже в суровых условиях.:

● Испытание плотности: измерение плотности материала для обеспечения однородности и устойчивости конструкций.
● Испытание на температуру размягчения по Вика: оценивает степень размягчения материалов в условиях высоких температур, чтобы гарантировать способность изделия противостоять деформации в различных средах.
● Испытание в духовке: имитирует длительную термостойкость и проверяет способность продукта выдерживать высокие температуры в течение длительного времени.
● Гидростатическое испытание: оценка прочности труб в условиях высокого давления для обеспечения безопасности и надежности продукции.
● Испытание на удар падающим молотом: проверьте ударопрочность изделия во время транспортировки, установки и ежедневного использования.

SCH8O/DIN UPVC/CPVC Электрический дроссельный клапан Знание отрасли

Диагностика общих неисправностей и техническое обслуживание электрические дроссельные заслонки : 5 ключевых моментов для продления срока службы

Электрические дроссельные заслонки широко используются в таких отраслях, как безопасная питьевая вода, металлургия, фотоэлектрическая энергетика, атомная энергетика, электронные полупроводники, медицина, промышленная очистка воды и промышленные сточные воды. Различные условия работы предъявляют чрезвычайно высокие требования к надежности клапанов, а правильное обслуживание может значительно продлить срок их службы. Ниже приведены 5 ключевых моментов технического обслуживания:

1. Проверка герметичности: предотвращение утечки среды.
Проявление проблемы: Клапан закрыт неплотно, подтекает внутрь или наружу.

Влияние на отрасль:
Безопасная питьевая вода и фармацевтическая промышленность: Утечка приведет к загрязнению воды и повлияет на здоровье и безопасность.
Ядерная энергетика и электронные полупроводники. Утечка высокочистых сред может привести к сбою системы.
Рекомендации по техническому обслуживанию: Регулярно проверяйте седло клапана и уплотнительную поверхность тарелки клапана и заменяйте изношенные резиновые или тефлоновые уплотнения.

2. Техническое обслуживание двигателя и привода: обеспечение стабильного привода.
Проявление проблемы: движение клапана замедленное, заедание или его невозможно открыть и закрыть.

Влияние на отрасль:
Металлургия и промышленные сточные воды: Высококоррозионные среды могут легко привести к намоканию двигателя или повреждению цепи.
Фотоэлектрическая и электронная полупроводниковая промышленность: прецизионный контроль требует высокой точности, а отказ двигателя может повлиять на непрерывность производства.
Рекомендации по техническому обслуживанию: регулярно смазывайте детали трансмиссии, проверяйте изоляцию двигателя и избегайте длительной эксплуатации во влажной среде.

3. Калибровка обратной связи по сигналу: обеспечение точности управления.
Проявление проблемы: Открытие клапана не соответствует обратной связи системы управления.

Влияние на отрасль:
Промышленная очистка воды и атомная энергетика: Отклонение в регулировании расхода может повлиять на стабильность процесса.
Медицина и электронная полупроводниковая промышленность. Небольшие ошибки могут привести к проблемам с качеством продукции.
Рекомендации по техническому обслуживанию: Регулярно калибруйте датчики положения (например, потенциометры или энкодеры) и проверяйте, не ослаблена ли сигнальная линия.

4. Защита от коррозии и адаптация материалов.
Проявление проблемы: Ржавчина и накипь на корпусе клапана или внутренних компонентах.

Влияние на отрасль:
Промышленные сточные воды и металлургия: Кислые среды или среды с высоким содержанием солей ускоряют коррозию металлов.
Фотоэлектрическая и полупроводниковая промышленность: Для сверхчистой воды требуются клапаны из нержавеющей стали или со специальным покрытием.
Рекомендации по техническому обслуживанию: Выбирайте материал корпуса клапана (например, нержавеющая сталь CF8M, дроссельная заслонка с фторсодержащим покрытием) в соответствии с характеристиками среды и регулярно очищайте от отложений.
