сделанный на заказ SCH8O/DIN Пневматический мембранный клапан с двойным приводом из ПВХ Для пищевой промышленности/автомобильной/электронной

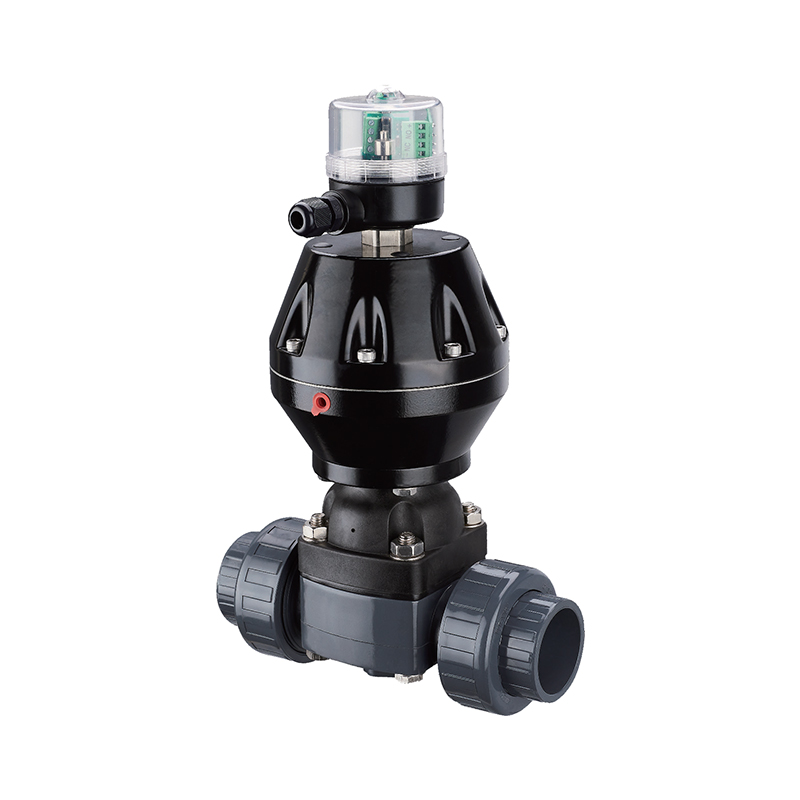

SCH8O/DIN Пневматический мембранный клапан с двойным приводом из ПВХ

SCH8O/DIN Пневматический мембранный клапан с двойным приводом из ПВХ

Пневматический мембранный клапан с двойным приводом из ПВХ изготовлен из материала ПВХ, обеспечивающего устойчивость к коррозии и легкий вес. Благодаря конструкции с двойным приводом и пневматическим приводом клапан отличается высокой гибкостью и надежностью. Он работает на основе пневматической силы и подъемного движения диафрагмы. Управляя источником воздуха для изменения давления в воздушной камере, диафрагма перемещается вверх и вниз, обеспечивая открытие и закрытие клапана. Он обычно используется в приложениях, требующих коррозионной стойкости и контроля жидкости, например, в химической, фармацевтической и пищевой промышленности. Клапан отличается простой конструкцией, низкими затратами на техническое обслуживание и увеличенными интервалами технического обслуживания. Точный контроль расхода делает его пригодным для работы с различными жидкими средами.

Связаться с нами
  • SCH8O/DIN Пневматический мембранный клапан с двойным приводом из ПВХ
Предыдущий：SCH8O/DIN Пневматический фланцевый мембранный клапан из ПВХ
Следующий：SCH8O/DIN UPVC/CPVC Электрический дроссельный клапан
параметр приложение Технические стандарты

  • Особенностью пневматического двухходового мембранного клапана из ПВХ является то, что диафрагма отделяет внутреннюю полость нижнего корпуса клапана от внутренней полости верхней крышки клапана, так что шток клапана, диск клапана и другие части, расположенные над диафрагмой, не подвергаются коррозии средой, а конструкция сальникового уплотнения отсутствует, и утечки среды не происходит. Перегородка внутренней полости представляет собой диафрагму из резины или пластика с мягким уплотнителем, обладающим хорошими герметизирующими характеристиками.

    НЕТ

    Имя

    Материал

    1

    Тело

    ПВХ

    2

    Диафрагма

    ЭПДМ

    2а

    Копировать

    ЭПДМ

    3

    Диск

    НИЛО

    4

    Обложка

    ПВХ

    5

    Стебель

    2Кр13

    6

    Стебель nut

    HPb59-1

    7

    Цилиндр

    Алюминиевый сплав

    8

    Кепка

    Пластик

    РАЗМЕР/НОМ.

    ду20

    дн25

    дн32

    дн40

    дн50

    дн63

    (Ду15)

    (Ду20)

    (Ду25)

    (ДН32)

    (Ду40)

    Ду50)

    (1/2 дюйма)

    (3/4 дюйма)

    (1 дюйм)

    (1-1/4 дюйма)

    (1-1/2 дюйма)

    (2 дюйма)

    DIN

    АНСИ

    ДЖИС

    PN(МПа)

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    Размер

    (мм)

    стандартный

    L

    145

    160

    175

    200

    225

    272

    Д1

    20

    25

    32

    40

    50

    63

    A

    110

    110

    110

    110

    140

    170

    Ссылка

    H1

    195

    200

    210

    228

    240

    290

    Вт (кг)

    2

    2.3

    2.5

    3

    5

    8

    D

    8

    8

    8

    8

    10

    10

    B

    25

    25

    25

    36

    36

    45

SCH80 / DIN · МЕМБРАНА · ДВОЙНОЙ ПРИВОД
Пневматический мембранный клапан с двойным приводом из ПВХ
Тип водослива · Беспакетный · Тандемное управление · PN10
Пневматический мембранный клапан с двойным приводом из ПВХ SCH8O/DIN представляет собой запорный клапан с пневматическим управлением для промышленных трубопроводных систем, работающих с агрессивными жидкостями, сверхчистой водой и сточными водами. Гибкая диафрагма, зажатая между корпусом и крышкой, образует единственный движущийся барьер, поэтому среда не контактирует со штоком, приводом или атмосферой. В конфигурации с двойным приводом используются два пневматических привода на общем штоке, что позволяет приводить два корпуса клапана от одного управляющего сигнала с синхронизированным ходом. Корпус из ПВХ обеспечивает химическую стойкость к воздействию кислот, щелочей и солей. Геометрия водослива обеспечивает прямой путь в открытом состоянии и надежное закрытие от взвешенных твердых частиц.
Ду15–Ду100 Номинальный размер
PN10 Класс давления
0–60°С Сервис ПВХ
4–6 бар Подача воздуха
Беспаковочная конструкция
Диафрагма изолирует шток и привод от среды. Динамическое уплотнение штока отсутствует, поэтому пути неорганизованных выбросов через уплотнение устраняются конструкцией, а не контролируются техническим обслуживанием.
Двойной привод на одном штоке
Два пневматических привода имеют общий шток, приводя в движение парные корпуса клапанов от одного управляющего сигнала. Ход синхронизируется механически, поэтому парные точки изоляции открываются и закрываются вместе без отдельной логики.
Допуск на содержание твердых веществ при закрытии
Геометрия водослива закрывается от взвешенных частиц, а не задерживает их между шаром и седлом. Это делает конструкцию пригодной для эксплуатации в условиях навозной жижи, где сиденья с малым зазором могут задеть или заклинить.
Сменная диафрагма в полевых условиях
Диафрагма является исправным изнашиваемым элементом, заменяемым без снятия корпуса с трубопровода. Объем отключения ограничивается изоляцией линии и снятием капота.
Конструкция клапана
Материал корпуса ПВХ
Тип телосложения Тип водослива, прямоточный
Варианты диафрагмы ЭПДМ · EPDM с покрытием из ПТФЭ · ФКМ
Подключение Муфта · Фланцевая DIN PN10 · Резьбовая
Справочник по дизайну DIN EN 16139 · ИСО 21787 · АСТМ Д1784
Приведение в действие и управление
Конфигурация привода Тандемные агрегаты с двойным приводом
Подача воздуха 4–6 бар, filtered and dry
Функция Нормально закрытый · Нормально открытый · Двойного действия
Интерфейс управления Электромагнитный клапан, 3/2 или 5/2 ходовой
Обратная связь Концевые выключатели положения опционально
Аксессуары Регулятор воздушного фильтра · Ручное управление
Матрица выбора диафрагмы
Диафрагма Медиа-пригодность Температурный потолок Цикл жизни
EPDM Кислоты, щелочи, соли, питьевая вода, сточные воды 60°С Высокий
EPDM с покрытием из ПТФЭ Сильные кислоты, растворители, среды высокой чистоты. 60°С Умеренный
FKM Окислители, углеводороды, хлорсодержащие среды 60°С Умеренный
Перед выпуском заказа необходимо подтвердить выбор мембраны с учетом технологической среды, концентрации и рабочей температуры. Максимальный размер материала кузова определяет номинальную мощность сборки.
Отраслевой охват и технологические СМИ
Химическая и металлургия Передача кислоты и щелочи, линии дозирования, контуры травления, подача реагентов
Фотоэлектрические и литиевые Циркуляция ванны травления, перенос электролита, обработка рассола и реагентов
Ядерная и энергетическая вспомогательная служба Вспомогательные контуры охлаждения, деминерализованная вода, линии впрыска химикатов.
Электронный полупроводник Распределение сверхчистой воды, вода электронного качества, подача влажной рабочей зоны
Пищевая и фармацевтическая промышленность Питьевая вода, очищенная вода, контуры подачи и возврата CIP
Автомобильная и промышленная вода Мойка деталей, циркуляция краски, нейтрализация промышленных сточных вод.
Требования к вводу в эксплуатацию
  • Перед поставкой проверьте тип соединения корпуса, номинальный размер и материал диафрагмы на изометрическом изображении трубопровода.
  • Проверьте давление подачи воздуха на входе привода в условиях потока; заявленный диапазон составляет 4–6 бар на клапане.
  • По возможности устанавливайте шток клапана вертикально и подтвердите ориентацию перегородки относительно направления потока.
  • Пневматически проведите полный ход парных тел и убедитесь, что движение общего штока синхронизировано.
  • Установите функцию электромагнитного клапана и убедитесь, что положение отказа соответствует требованиям безопасности предприятия.
  • Запишите дату установки диафрагмы на этикетке технического обслуживания для отслеживания срока службы.
Ограничения приложений
  • ПВХ body service ceiling is 60°C. Do not exceed this value even where the diaphragm rating appears higher.
  • Номинальное давление PN10 при температуре окружающей среды; уменьшите номинальные характеристики в соответствии с опубликованной кривой давления и температуры.
  • Не предназначен для работы с паром или для быстрого термоциклирования.
  • Не используйте с концентрированными окислительными кислотами, такими как азотная кислота, содержание которых в корпусе из ПВХ превышает 15%.
  • Подача воздуха must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • Не эксплуатируйте привод за пределами номинального хода; чрезмерный ход прижимает диафрагму к переливу и сокращает срок службы.
  • Установка на открытом воздухе требует УФ-стабилизации корпуса или внешнего защитного покрытия.
Вопросы закупок и инженерные вопросы
Что на практике означает конфигурация с двойным приводом?
Два пневматических привода установлены на общем штоке и работают вместе, приводя в движение два корпуса мембранных клапанов от одного управляющего сигнала. Это используется там, где парные точки изоляции должны открываться или закрываться синхронно, например, подающие и обратные ветви контура, или когда требуется резервное замыкание на одной технологической линии.
Какая информация необходима для выставления коммерческого предложения?
Укажите номинальный размер, тип соединения корпуса, материал мембраны, давление подачи воздуха, требуемое положение отказа (нормально закрытый, нормально открытый или двойного действия), технологическую среду и концентрацию, рабочую температуру, а также то, приводит ли устройство с двойным приводом в движение две отдельные линии или две точки на одной линии. Количество и график поставок необходимы для коммерческой оценки.
Как часто следует менять диафрагму?
Интервалы замены зависят от частоты циклов, агрессивности среды и рабочей температуры. При непрерывном дозировании химикатов плановый интервал замены обычно устанавливается на основании данных о сроке службы конкретного мембранного состава. Диафрагму следует проверять при каждом плановом техническом обслуживании, независимо от количества циклов, и заменять при наличии видимой деформации, вздутия или потери герметичности на переливе.
Предоставляются ли материалы и сертификаты испытаний?
Сертификаты соответствия со ссылкой на DIN EN 16139, ISO 21787 и ASTM D1784 выдаются в стандартной комплектации. Отчеты о материалах партии, протоколы испытаний корпуса и уплотнений, а также листы испытаний функций привода доступны по запросу для пакетов проектной документации.
Можно ли поставить клапан для сред, содержащих шлам или твердые частицы?
Конструкция диафрагмы переливного типа лучше переносит взвешенные твердые частицы, чем конструкции с шаром или бабочкой, поскольку закрытие не зависит от седла с малым зазором. Однако абразивные твердые частицы ускоряют износ диафрагмы. Для сред со значительным содержанием абразива укажите усиленный состав диафрагмы и сократите плановый интервал замены. Проконсультируйтесь с заводом по поводу распределения частиц по размерам и концентрации твердых веществ для получения конкретных рекомендаций.
Поставляется для OEM-интеграции, закупок EPC-проектов и программ автоматизации предприятий в химической, металлургической, фотоэлектрической, ядерной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоподготовки. В средствах массовой информации освещаются кислотные и щелочные жидкости, сверхчистая вода, питьевая вода, вода электронного качества и промышленные сточные воды.
DIN EN 16139 ISO 21787 ASTM D1784 PN10 Тип плотины Двойной привод
Рекомендуемые продукты
Компания
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group да Китай SCH8O/DIN Пневматический мембранный клапан с двойным приводом из ПВХ Для пищевой промышленности/автомобильной/электронной поставщик и сделанный на заказ SCH8O/DIN Пневматический мембранный клапан с двойным приводом из ПВХ Для пищевой промышленности/автомобильной/электронной фабрика. Мы были основаны в 2007 году, сосредоточившись на исследованиях и разработках, производстве, продажах и обслуживании промышленных труб CPVC и UPVC. Компания получила ряд сертификатов, включая лицензию на производство специального оборудования, лицензию на гигиену продукции, связанной с водой, провинции Чжэцзян, сертификацию системы менеджмента качества IS09001, сертификацию системы экологического менеджмента IS014001 и сертификацию системы менеджмента охраны труда и техники безопасности IS045001. Компания имеет более 50 независимых прав интеллектуальной собственности и самостоятельных прав на импорт и экспорт. Для предоставления разнообразной продукции и более качественных услуг компания внедрила передовые технологии, инструментальное оборудование и уникальные сырьевые материалы и системы управления из Германии и США. На протяжении многих лет наша продукция широко используется в трубопроводной транспортировке кислотных и щелочных жидкостей, сверхчистой воды, питьевой воды, чистой воды электронного класса и промышленных сточных вод в химической, металлургической, фотоэлектрической, ядерной энергетике, литиевых батареях, электронных полупроводниках, пищевой, медицинской, автомобильной, промышленной очистке воды и других отраслях. В настоящее время группа компаний ZHEYI создала более 30 торговых компаний по всей стране, и все виды продукции экспортируются в Европу, Америку, Юго-Восточную Азию и другие страны и регионы, пользуясь большим спросом у отечественных и зарубежных клиентов.

Почетная грамота
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Национальное высокотехнологичное предприятие
  • Сертификат
  • Сертификат
Новости
Оставить сообщение
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Строгий контроль качества

    Группа компаний ZHEYI придерживается принципа «качество прежде всего», использует передовое международное оборудование и высококачественное сырье, строго контролирует каждый этап производства и стремится поставлять трубопроводную продукцию с превосходными эксплуатационными характеристиками и изысканным внешним видом.

    Компания использует самое современное производственное оборудование и высококачественные материалы, включая японскую Sekisui и американскую Lubrizol. «ZHEYI» прекрасно сочетает изысканные производственные технологии с профессиональным управлением, а каждое изделие проходит строгий контроль качества — от производства, проверки до конечной поставки, что обеспечивает идеальное сочетание внешнего вида и функциональности.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Тестирование производительности точности
    В ZHEYI каждый продукт тщательно изготавливается, не только уделяя внимание изысканному эстетическому дизайну, но и всегда стремясь к превосходному внутреннему качеству. Строгие испытания производительности гарантируют, что продукт может сохранять стабильность и долговечность даже в суровых условиях.:

    ● Испытание плотности: измерение плотности материала для обеспечения однородности и устойчивости конструкций.
    ● Испытание на температуру размягчения по Вика: оценивает степень размягчения материалов в условиях высоких температур, чтобы гарантировать способность изделия противостоять деформации в различных средах.
    ● Испытание в духовке: имитирует длительную термостойкость и проверяет способность продукта выдерживать высокие температуры в течение длительного времени.
    ● Гидростатическое испытание: оценка прочности труб в условиях высокого давления для обеспечения безопасности и надежности продукции.
    ● Испытание на удар падающим молотом: проверьте ударопрочность изделия во время транспортировки, установки и ежедневного использования.

SCH8O/DIN Пневматический мембранный клапан с двойным приводом из ПВХ Знание отрасли

Как выбрать пневматические мембранные клапаны из ПВХ в химической и природоохранной промышленности?

Пневматические мембранные клапаны с двойным приводом из ПВХ широко используются в химической, природоохранной и многих других отраслях промышленности благодаря своей превосходной коррозионной стойкости, надежному уплотнению и легкому весу. Ниже приведены точки выбора и типичный сценарный анализ различных отраслей:

1. Безопасная питьевая вода и питьевая вода.
Точки выбора: корпус клапана должен соответствовать пищевым гигиеническим стандартам (таким как сертификация FDA, NSF), чтобы гарантировать отсутствие осадков тяжелых металлов; конструкция с двойным приводом может предотвратить загрязнение обратного потока среды.
Сценарии применения: система дезинфекции водопроводной станции, трубопровод подачи чистой воды, общественная сеть водоснабжения.

2. Металлургическая промышленность (Металлургия)
Точки выбора: ПВХ должен выдерживать кислые/щелочные плавильные сточные воды (например, серная кислота, среда плавиковой кислоты); пневмопривод подходит для дистанционного управления высокотемпературными процессами цеха.
Сценарии применения: обработка жидких отходов линии травления, слив сточных вод гальваники, система циркуляции охлаждающей воды плавки.

3. Фотоэлектрические и электронные полупроводники.
Точки выбора: Требования сверхвысокой чистоты, с клапанов не должны опадать частицы; Устойчивость ПВХ к плавиковой кислоте подходит для процессов очистки пластин.
Сценарии применения: фотоэлектрический контроль отходов травления кремниевой кислотой, транспортировка сверхчистой воды полупроводников, линия травления печатных плат.

4. Атомная энергетика
Точки отбора: Необходимость прохождения испытаний на радиационную стойкость материалов; Конструкция с двойным приводом обеспечивает нулевую утечку жидких ядерных отходов, а пневматические приводы требуют сертификации взрывобезопасности.
Сценарии применения: очистка низкорадиоактивных сточных вод, трубопроводы теплоносителя, системы переработки ядерного топлива.

5. Медицина
Точки выбора: Внутренняя стенка корпуса клапана гладкая и не имеет мертвых углов во избежание роста микробов; UPVC совместим с этанолом, хлоридом натрия и другими веществами.
Сценарии применения: фармацевтическая система очистки воды, линия асептического розлива, трубопровод CIP (очистка на месте).

6. Промышленная очистка воды и сточных вод
Точки выбора: Для сточных вод, содержащих хлор, большое количество солей или органические растворители, необходимо выбирать утолщенный корпус клапана из ПВХ; пневматическое управление может быть связано с ПЛК для автоматического дозирования.
Сценарии применения: сточные воды десульфурации на электростанциях, резервуары нейтрализации на нефтехимических заводах и сброс сточных вод красителей в полиграфической и красильной промышленности.

Общие рекомендации по выбору
Агрессивные среды: Подтвердите химическую стойкость ПВХ (например, соляной кислоты, гипохлорита натрия и т. д.);
Содержание частиц: рекомендуется добавить функцию промывки полости клапана для жидкостей с высоким содержанием твердых частиц;
Требования к автоматизации: отдайте приоритет использованию интеллектуальных позиционеров для адаптации к интеграции систем DCS/SCADA.
