SCH8O/DIN UPVC/CPVC цельный фланцевый шаровой кран

Предыдущий：SCH8O/DIN UPVC/CPVC фланцевый мембранный клапан
Следующий：Нет следующего продукта

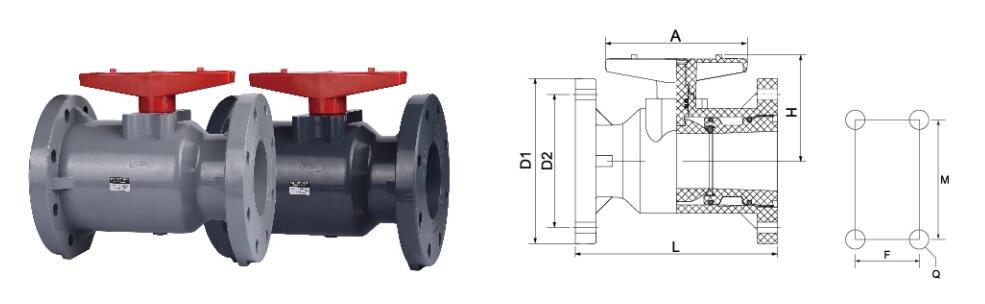

параметр приложение Технические стандарты

РАЗМЕР/НОМ.		ду20	dn25 dn32 dn40			дн50	дн63	дн75	дн90	дн110	ду140 ду160
		(Ду15)	(Ду20)	(Ду25)	(ДН32)	(Ду40)	(Ду50)	(Ду65)	(Ду80)	(Ду100)	(Ду125)	(Ду150)
		(1/2 дюйма)	(3/4 дюйма)	(1 дюйм)	(1-1/4 дюйма)	(1-1/2 дюйма)	(2 дюйма)	(2-1/2 дюйма)	(3 дюйма)	(4 дюйма)	(5 дюймов)	(6 дюймов)
Д1	DIN	105	105	115	140	145	165	180	195	220	250	285
	АНСИ	89	98	108	117	128	155	178	192	229	254	284
	ДЖИС	70	75	90	100	105	120	140	150	175	210	240
Д2	DIN	65	75	85	100	110	125	145	160	180	210	240
	АНСИ	61	70	79	89	98	121	140	152	191	216	241
	ДЖИС	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	АНСИ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	ДЖИС	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
л		120	120	150	160	167	178	220	250	282	360	405
А		85	90	105	115	125	137	155	176	206	345	345
Ч		58.2	58.2	65	85	88	98	111	128	139	195	208
Ф		一	一	一	一	一	一	45	45	49	49	49
М		33	33	40	52	52	70	84	84	121	121	121
вопрос		2×М6	2×М6	2×М6	2×М8	2×М8	2×М8	4×М10	4×М10	4×М10	4×М10	4×М10

Введение продукта

Цельный фланцевый шаровой клапан SCH8O/DIN из ПВХ/ХПВХ представляет собой специальное запорное устройство из термопласта, предназначенное для транспортировки агрессивных химикатов и систем водоснабжения высокой чистоты. Эта серия клапанов, изготовленная либо из непластифицированного поливинилхлорида (УПВХ), либо из хлорированного поливинилхлорида (ХПВХ), имеет монолитный корпус, в котором фланцы отлиты за одно целое с корпусом клапана. Эта цельная конструкция исключает традиционные соединения между корпусом и торцевыми фланцами, уменьшая потенциальные пути утечек в критически важных приложениях. Шаровая конструкция с полным отверстием обеспечивает неограниченный поток в открытом состоянии, а материалы седла из ПТФЭ или ЭПДМ обеспечивают герметичное уплотнение от различных сред, включая кислоты, щелочи, растворители и сверхчистую воду. Клапан соответствует схеме сверления фланцев стандарта DIN, что обеспечивает прямую интеграцию в трубопроводные сети европейского стандарта без использования специальных адаптеров.

Основные преимущества

Монолитная целостность кузова

Цельное формование фланца к корпусу устраняет прокладки между торцевыми соединениями и корпусом, сокращая количество точек обслуживания и потенциальные утечки.

Двойная совместимость материалов

Корпус из ПВХ, обеспечивающий общую химическую стойкость при температуре 0–60°C; Корпус из ХПВХ для хлорированных сред и повышенных температур до 93°C.

Интеграция стандарта DIN

Схема сверления фланцев соответствует стандартам DIN PN10/16, что позволяет производить замену или установку заново без использования специальных фланцевых переходников.

Полный путь потока порта

Диаметр отверстия шара соответствует номинальному размеру трубы, поддерживая скорость линии и уменьшая перепад давления по сравнению с клапанами с уменьшенным проходом.

Характеристики продукта

Материал корпуса: ПВХ (тип 1, класс 1) или ХПВХ (согласно ASTM D1784)
Тип подключения: Цельный литой фланец, DIN 2501 PN10/16.
Материал сиденья: ПТФЭ (стандарт) или EPDM (для воды и мягких химикатов)
Материал мяча: Хромированная латунь (ПВХ) или твердый ХПВХ (корпус из ХПВХ)
Уплотнения штока: Конфигурация с двойным уплотнительным кольцом и внешним регулируемым сальником

Тип ручки: Рычажная ручка с ходом 90 градусов, фиксируемая в открытом и закрытом положениях
Номинальное давление: PN10 для ПВХ (0–50°C); PN16 для ХПВХ (0–50°C)
Диапазон температур: ПВХ от 0°C до 60°C; ХПВХ от 0°C до 93°C
Вакуумная служба: Подходит для абсолютного давления 0,5 бар при 20°C.
Цвет: Светло-серый (RAL 7032) для ПВХ; Светло-серый или кремово-белый для ХПВХ

Соляная кислота (≤30%) UPVC ХПВХ

Серная кислота (≤50%) Ограниченный ХПВХ

Гидроксид натрия (≤30%) UPVC ХПВХ

Деионизированная/сверхчистая вода UPVC ХПВХ

Хлорированные растворители Не рекомендуется Ограниченный

Технические характеристики

Размерные данные

Номинальный диаметр (DN) Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100

Лицевое измерение DIN EN 558 серия 1 (базовая серия 27)

Стандарт бурения фланцев DIN 2501 Ру10 (Ду15-100) / Ру16 (Ду15-100)

Давление и температура

Испытательное давление корпуса 1,5 × PN (макс. 22,5 бар для корпуса PN16)

Испытательное давление уплотнения (низкое) 1,1 × ПН (воздух или вода)

Испытательное давление уплотнения (высокое) 1,5 × ПН (только вода)

Диапазон температур (UPVC) от 0°С до 60°С

Диапазон температур (ХПВХ) от 0°С до 93°С

Операционные данные

Значение крутящего момента (макс.) 12 Нм для Ду15-Ду50; 20 Нм для DN65-DN100

Совместимость диапазона pH ПВХ: 2-12; ХПВХ: 1–14

Вакуумный сервис 0,5 бар абсолютное при 20°C

Характеристика потока Полный порт, Cv = DN² × 0,035 (приблизительно)

Сценарии применения

Эта серия клапанов используется во многих промышленных системах обработки жидкостей, требующих коррозионной стойкости и контроля загрязнения. Конкретные приложения включают в себя:

Станции дозирования химикатов Линии металлургического травления Фотоэлектрическое мокрое травление Вспомогательное ядерное охлаждение Переработка литиевого рассола Полупроводниковые мокрые скамейки Вода электронного качества (18,2 МОм·см) Возвратные линии CIP для пищевых продуктов Фармацевтические системы WFI Распространение автомобильного электронного покрытия Обезвреживание промышленных сточных вод Петли для полировки сверхчистой воды

Совместимые среды включают соляную кислоту (до 30%), серную кислоту (до 50% при 25°C), гидроксид натрия (до 30%), гипохлорит натрия (до 12% для ХПВХ), деионизированную воду и техническую техническую воду с содержанием взвешенных веществ менее 200 мкм.

Общие проблемы и решения

Проблема: сопротивление вращению рукоятки увеличивается после термоциклирования.

Седла из ПТФЭ претерпевают изменения размеров при экстремальных температурах. Трижды полностью откройте и закройте клапан без давления. Если сопротивление сохраняется, ослабьте гайку сальника штока на 1/4 оборота. Не применяйте смазочные материалы на нефтяной основе, поскольку они разрушают вторичные уплотнения из EPDM.

Проблема: Видимые подтеки на стыке фланцевой прокладки.

Фланцы из термопласта со временем расслабляются, уменьшая предварительную нагрузку болта. Подтяните фланцевые болты моментом 15 Нм для DN50 и ниже, 20 Нм для DN65 и выше, используя динамометрический ключ. Используйте только полнолицевые прокладки из EPDM или PTFE; не используйте спирально-навитые или металлические прокладки.

Проблема: Утечка среды мимо шара в закрытом положении.

Проверьте износ седла, сняв клапан с линии и проверив седла из ПТФЭ на предмет задиров или деформации. Замените седла, если их износ превышает 0,5 мм. Для клапанов из ХПВХ, работающих с растворителями (ацетон, МЭК), установите седла из ПВДФ, поскольку в этих средах ПТФЭ разбухает.

Проблема: Трещины возле отверстий под болты фланца.

Чрезмерное затягивание является основной причиной. Максимальный рекомендуемый крутящий момент для фланцев из ПВХ составляет 12 Нм для DN15–DN50, 18 Нм для DN65–DN100. Для ХПВХ значения могут увеличиться на 20 %, но сверьтесь с руководством по установке. Немедленно замените треснувший корпус; не ремонтируйте с помощью клея.

Примечания по установке

Независимая поддержка трубопроводов с обеих сторон корпуса клапана.
Не используйте клапан для исправления смещения трубы более 1 мм на метр.
Наносите ленту из ПТФЭ или анаэробный герметик только на фланцевые болты, а не на поверхности прокладок.
Для наружной установки, подверженной воздействию УФ-излучения, выберите ПВХ с добавкой технического углерода или нанесите покрытие, устойчивое к УФ-излучению.
Не превышайте 1,5× PN во время гидростатических испытаний с закрытым клапаном.
Установка привода требует проверки крутящего момента штока; используйте только монтажный кронштейн

Критические ограничения

Не используйте сжатый воздух или газы с давлением выше 2 бар без предохранительного устройства.
Не подходит для окислительных кислот (азотная кислота выше 10%, хромовая кислота) с корпусом из ПВХ.
Избегайте внезапных скачков давления, превышающих 2× рабочее давление в секунду.
Не устанавливайте в системах с циклами паровой стерилизации выше 100°C.
Вакуумный сервис требует полной поддержки; не превышать 0,5 бар абсолютного
