SCH8O/DIN UPVC/CPVC фланцевый мембранный клапан

Фланцевый мембранный клапан из ПВХ/ХПВХ представляет собой устройство регулирования жидкости, предназначенное для работы с агрессивными жидкостями и газами. Он подходит для различных отраслей промышленности, включая химическую обработку, очистку сточных вод и пищевую промышленность.

Уникальная конструкция фланцевого мембранного клапана обеспечивает герметичность при открытии и закрытии, эффективно предотвращая утечки. Такая конструкция обеспечивает безопасную транспортировку жидкостей и продлевает срок службы клапана. Клапан прост в эксплуатации, что позволяет пользователям легко контролировать поток ручными или пневматическими методами в соответствии с требованиями различных условий эксплуатации.

Наши фланцевые мембранные клапаны из ПВХ/ХПВХ также отличаются износостойкостью и устойчивостью к старению. Они широко используются в таких областях, как химическая обработка, очистка сточных вод и сельскохозяйственное орошение.

Связаться с нами

Предыдущий：Мембранный клапан соединения SCH8O/DIN UPVC/CPVC
Следующий：SCH8O/DIN UPVC/CPVC цельный фланцевый шаровой кран

параметр приложение Технические стандарты

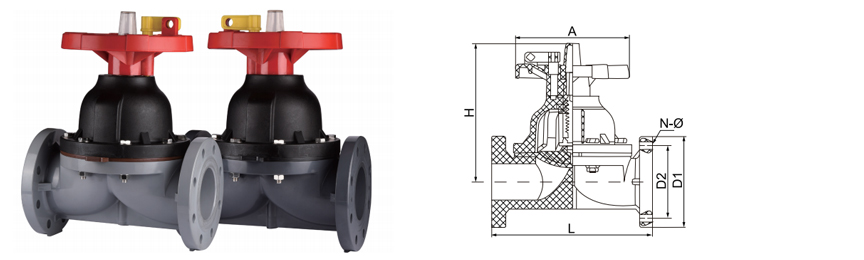

РАЗМЕР/НОМ.		дн32	дн40	дн50	дн63	дн75	дн90	дн110	дн140
		(Ду25)	(ДН32)	(Ду40)	(Ду50)	(Ду65)	(Ду80)	(Ду100)	(Ду125)
		(1 дюйм)	(1-1/4 дюйма)	(1-1/2 дюйма)	(2 дюйма)	(2-1/2 дюйма)	(3 дюйма)	(4 дюйма)	(5 дюймов)
Д1	DIN	115	140	150	165	185	200	220	254
	АНСИ	108	117	128	155	178	192	229	254
	ДЖИС	90	100	105	120	140	150	175	210
Д2	DIN	85	100	110	125	145	160	180	210
	АНСИ	79	89	98	121	140	152	191	216
	ДЖИС	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	АНСИ	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	ДЖИС	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
л		145	160	180	210	250	300	350	400
А		87	100	117	137	178	214	265	265
Ч		115	132	148	175	235	305	350	356

СТАНДАРТ DIN · ЦЕЛЬНАЯ КОНСТРУКЦИЯ

SCH8O/DIN UPVC/CPVC фланцевый мембранный клапан

Разработан для изоляции агрессивных жидкостей и жидкостей высокой чистоты. Цельный корпус фланца с механизмом мембранного уплотнения исключает утечку через уплотнение и обеспечивает герметичное закрытие.

Ду15-Ду100

Диапазон размеров

Ру10/Ру16

Номинальное давление

от -20°С до 120°С

ХПВХ Температура

ПВХ/ХПВХ

Материалы корпуса

◆ Система материалов

Корпус из ПВХ 0–60°C · pH 2–12 · Общие кислоты, щелочи, сверхчистая вода

Корпус из ХПВХ 0–93°C · pH 1–14 · Повышенная температура, хлорированные среды

Варианты диафрагмы EPDM · ПТФЭ · FKM · Гипалон

Цельные фланцевые соединения по DIN PN10/16. Отсутствие утечек в соединениях на концах корпуса.

◆ Ключевые характеристики

Подключение Цельный фланец, DIN 2501

Лицом к лицу DIN EN 558 серия 1

Тест оболочки 1,5 × ПН (вода)

Тест сиденья 1,1 × ПН (воздух или вода)

Вакуумный сервис 0,3 бар абсолютное

Операция Маховик/Пневматический/Электрический

◆ Преимущества мембранного клапана

Отсутствие уплотнения штока — нулевой потенциал неорганизованных выбросов
Изоляция между приводом и текучей средой
Обтекаемый путь потока уменьшает накопление отложений
Визуальный индикатор положения на маховике
Сменная диафрагма без снятия корпуса с линии
Герметичное закрытие во всем диапазоне давлений.

Промышленное применение

Кислоты, щелочи, сверхчистая вода, вода электронного качества, промышленные сточные воды.

Тяжелая химия и металлургия

Передача серной кислоты · Дозирование HCl · Линии травления · Гальваника

Высокая чистота и электроника

Полупроводниковые мокрые стенды · Фотоэлектрическое травление · Вода электронного качества · Контуры сверхчистой воды

Энергетика и литий

Вспомогательное охлаждение атомной электростанции · Обработка литиевого рассола · Перенос химикатов из аккумуляторной батареи

Науки о жизни и продукты питания

Фармацевтическая вода для инъекций · Пищевая промышленность CIP · Переработка напитков · Производство косметики

Вода и окружающая среда

Обеззараживание промышленных сточных вод · Питьевая вода · Предварительная очистка опреснения

Автомобильная и общая промышленность

Циркуляция электронного покрытия · Мойка деталей · Охлаждающая вода · Промывочные линии

Замечания по установке и эксплуатации

Мембранный клапан должен быть установлен в полностью открытом или закрытом положении для хранения. Не хранить со сжатой диафрагмой.
Порядок затяжки: болты фланца затянуть равномерно крест-накрест моментом 15-20 Нм в зависимости от DN.
Для суспензий или кристаллизующихся сред устанавливайте шток клапана в горизонтальном положении, чтобы предотвратить накопление твердых частиц в переливе.
Не превышайте скорость абразивной среды 1,0 м/с, чтобы продлить срок службы мембраны.
Заменяйте диафрагму каждые 2 года или 50 000 циклов, в зависимости от того, что наступит раньше.

Критические ограничения

Не предназначен для использования с окисляющими кислотами (азотная >15%, хромовая) в корпусах из ПВХ.
Не подвергайте быстрому циклическому изменению давления — может произойти усталость диафрагмы.
Избегайте стерилизации паром при температуре выше 110°C для ХПВХ с диафрагмой из ПТФЭ.
Не подходит для газообразных сред с давлением выше 2 бар без предохранительного устройства.
Не используйте маховик дальше механического упора — чрезмерное сжатие диафрагмы приводит к преждевременному выходу из строя.

Общие проблемы и решения

Проблема: наблюдается снижение скорости потока.

Диафрагма может быть втянута не полностью. Убедитесь, что маховик повернут в полностью открытое положение (на 2–3 оборота после первоначального сопротивления). Для автоматических клапанов проверьте калибровку хода привода.

Проблема: Внешняя утечка из корпуса.

Осмотрите фланцевые болты на предмет ослабления. Повторная затяжка в соответствии со спецификацией. Если утечка продолжается, замените прокладку фланца. Не перетягивайте — риск растрескивания выше 22 Нм для DN80.

Проблема: Утечка носителя при закрытии

Износ диафрагмы или химическое воздействие. Замените диафрагму правильным материалом. Для применения в условиях высоких циклов используйте диафрагму из EPDM с покрытием из ПТФЭ.

Проблема: Жесткая работа маховика.

Диафрагма может прилипнуть к переливу из-за кристаллизации. Цикл открытия/закрытия несколько раз. Если проблема не исчезнет, разберите и очистите зону переливного устройства. Нанесите силиконовую смазку на резьбу штока.
