сделанный на заказ Мембранный клапан соединения SCH8O/DIN UPVC/CPVC Для пищевой промышленности/автомобильной/электронной

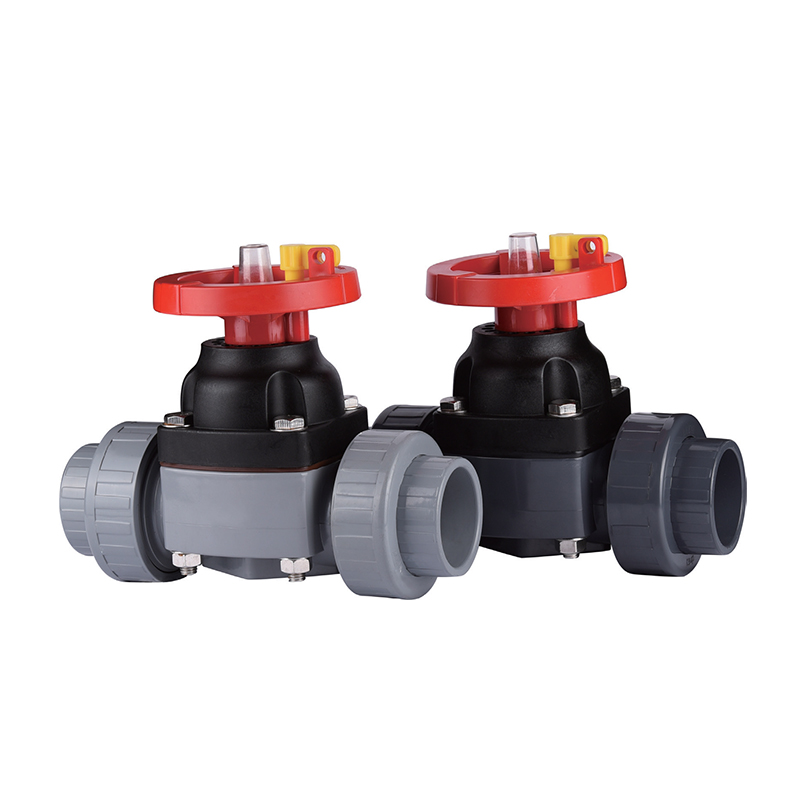

Мембранный клапан соединения SCH8O/DIN UPVC/CPVC

Мембранный клапан соединения SCH8O/DIN UPVC/CPVC

Совместный мембранный клапан представляет собой эффективное устройство регулирования жидкости, широко применяемое в таких отраслях, как химическая обработка, фармацевтика, пищевая промышленность и очистка воды. Он предназначен для обеспечения герметичности, обеспечивая безопасность и чистоту среды.

Основной особенностью шарнирного мембранного клапана является его уникальная конструкция диафрагмы. Такая конструкция не только эффективно изолирует корпус клапана от среды, предотвращая утечки и загрязнения, но также обеспечивает точный контроль расхода. Пользователи могут легко регулировать поток жидкости с помощью простого ручного или электрического управления в соответствии с потребностями различных процессов.

Клапан также прост в установке и обслуживании, оснащен стандартными соединительными фланцами, подходящими для различных трубопроводных систем. Кроме того, его конструкция обеспечивает простоту очистки, что делает его идеальным для применений, требующих высоких стандартов гигиены.

Связаться с нами
  • Мембранный клапан соединения SCH8O/DIN UPVC/CPVC
Предыдущий：UPVC/CPVC ⅰ шариковый клапан
Следующий：SCH8O/DIN UPVC/CPVC фланцевый мембранный клапан

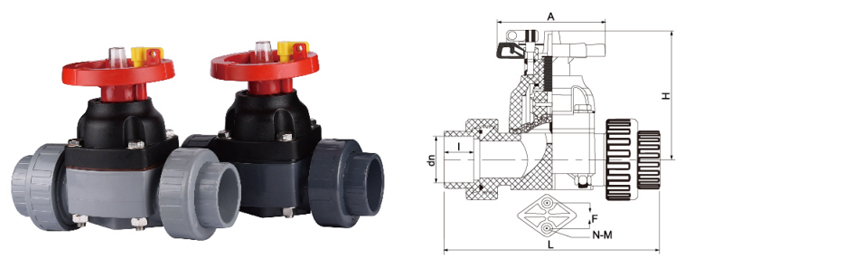

параметр приложение Технические стандарты

  • РАЗМЕР/НОМ.

    ду20

    дн25

    дн32

    дн40

    дн50

    дн63

    (Ду15)

    (Ду20)

    (Ду25)

    (ДН32)

    (Ду40)

    (Ду50)

    (1/2 дюйма)

    (3/4 дюйма)

    (1 дюйм)

    (1-1/4 дюйма)

    (1-1/2 дюйма)

    (2 дюйма)

    d1

    DяN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    АНСИ

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    ДЖИС

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DяN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    АНСИ

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    ДЖИС

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    л

    142

    162

    175

    196

    227

    272

    Ч

    90

    95

    105

    125

    145

    172

    А

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    Н-М

    2-М6

    2-М6

    2-М6

    2-М8

    2-М8

    2-М8

    Ф

    25

    25

    25

    36

    36

    45

КОНЕЦ СОЕДИНЕНИЯ DIN · ИЗОЛЯЦИЯ ДИАФРАГМЫ
Щ8О/ДИН Соединительный мембранный клапан из ПВХ/ХПВХ
Конструкция соединительного соединения позволяет быстро снимать его с трубопровода, не повреждая соседний трубопровод. Механизм уплотнения диафрагмы обеспечивает полную изоляцию между жидкостью и приводным механизмом.
Ду15-Ду100 Диапазон размеров
Ру10/Ру16 Класс давления
0-93°С Рабочий диапазон ХПВХ
Конец союза Быстрое обслуживание
01
Союзное соединение
Накидная гайка с резьбой позволяет снять корпус клапана за считанные секунды. Для замены или проверки диафрагмы не требуются фланцевые болты или выравнивание трубы.
02
Уплотнение диафрагмы
Гибкая диафрагма создает уплотнение переливного типа. Среда контактирует только с корпусом и нижней поверхностью диафрагмы — нет набивки, нет утечек через уплотнение штока.
03
Варианты материалов
Корпус из ПВХ для общего химического обслуживания. Корпус из ХПВХ для повышенных температур и хлорированных сред до 93°C.
Технический профиль
Материалы корпуса
ПВХ (0–60°C) · ХПВХ (0–93°C)
Варианты диафрагмы
EPDM · EPDM с покрытием из ПТФЭ · FKM · CSM
Стандарт Союза
Внутренняя резьба DIN или ASTM / муфта для растворителя
Номинальное давление
PN10 (UPVC) · PN16 (ХПВХ) при 20°C
Испытательное давление седла
1,1 × PN (непроницаемый для пузырьков воздуха)
Типы концевых соединений
Муфта · Резьбовая (NPT/BSPT) · Фланцевый переходник
Промышленные приложения
Химическая обработка Металлургия Фотоэлектрический Ядерный вспомогательный Экстракция лития Электроника/Полупроводники Еда и напитки Фармацевтический Автомобильная краска Промышленная очистка воды
СМИ обработаны
Кислоты · Щелочи · Сверхчистая вода · Вода электронного качества · Питьевая вода · Промышленные сточные воды · Соляные растворы
Уплотнительный механизм
Рабочие характеристики диафрагмы
1
Пузырьонепроницаемое закрытие — конструкция перегородки обеспечивает надежную герметизацию даже при взвешенных частицах.
2
Нулевая утечка через шток — отсутствие динамических уплотнений между жидкостью и атмосферой.
3
Возможность замены в линии — конструкция соединения позволяет заменять мембрану, не снимая корпус клапана с трубопровода.
4
Визуальный индикатор положения — маховик показывает состояние «открыто/закрыто» на расстоянии.
Данные о размерах и заказе
Ду (мм)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
Л (лицом к лицу)
DIN EN 558 серия 1
Максимальный крутящий момент (маховик)
10 Нм (Ду15-50) · 18 Нм (Ду65-100)
Рейтинг вакуума
0,3 бар абсолютного давления (диафрагма из EPDM)
Рекомендации по установке
  • Используйте герметик для резьбы только на наружной резьбе — избегайте контакта герметика с диафрагмой.
  • Поддерживайте трубопровод на расстоянии не более 300 мм от штуцера для предотвращения изгибающих напряжений.
  • Для горизонтальных линий устанавливайте шток вертикально, чтобы уменьшить осаждение отложений в водосливе.
  • Не использовать в качестве конечного клапана без поддержки на выходе.
  • Пневматическим приводам требуется фильтрованный, смазанный воздух при давлении 4–6 бар.
Критические эксплуатационные пределы
  • Не превышайте номинальную температуру мембраны — EPDM макс. 80°C, PTFE макс. 120°C.
  • Не рассчитан на стерилизацию паром при температуре выше 100°C.
  • Избегайте резких колебаний давления, превышающих 1 бар/секунду.
  • Непригоден для газообразного хлора или концентрированной азотной кислоты с корпусом из ПВХ.
  • Не перемещайте маховик дальше механического упора (примерно 2,5 оборота от закрытого к открытому состоянию).
Руководство по устранению неполадок на местах
▶ Клапан не закрывается полностью
Диафрагма может быть растянута или химически опухла. Замените диафрагму. Для диафрагм с покрытием из ПТФЭ проверьте наличие деформации холодного течения в зоне контакта с переливом.
▶ Утечка из накидной гайки
Затяните накидную гайку вручную плюс 1/4 оборота с помощью ленточного ключа. Не перетягивайте — может произойти стирание резьбы. Осмотрите уплотнительное кольцо или плоскую прокладку внутри штуцера.
▶ Жесткое вращение маховика
Диафрагма может прилипать к переливу из-за кристаллизованной среды. Промойте совместимым растворителем. Нанесите силиконовую смазку на резьбу штока — не используйте нефтяную смазку.
▶ Уменьшенный расход в открытом положении
Маховик не может быть полностью втянут. Поверните против часовой стрелки еще 2-3 оборота. Если улучшения нет, проверьте, нет ли мусора под диафрагмой.
Сертификат DIN EN 16139
Соответствует ISO 21787
Материалы, одобренные WRAS (выберите сорта)
FDA 21 CFR 177.2600 (диафрагма из EPDM)
