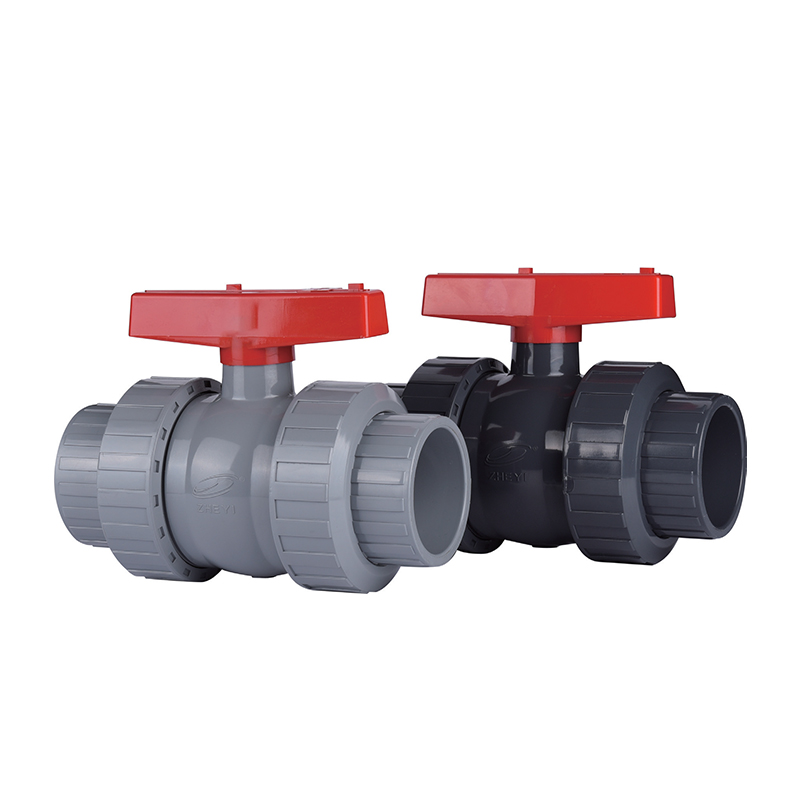

SCH8O/DIN UPVC/CPVC Ⅰ Шаровой кран

Шаровой кран UPVC/CPVC I — это высокопроизводительный клапан, предназначенный для промышленных трубопроводов и систем очистки воды. Его простая, но эффективная конструкция со сферическим сердечником клапана обеспечивает чрезвычайно низкое сопротивление жидкости в полностью открытом или закрытом состоянии. Быстрое открытие и закрытие клапана, а также простота эксплуатации делают его превосходным средством управления трубопроводом.

Наш продукт отличается уплотнительными характеристиками благодаря высококачественным уплотнительным кольцам, обеспечивающим герметичную работу и продлевающим срок службы оборудования. Легкий вес шарового крана из ПВХ/ХПВХ I облегчает его установку и обслуживание. Он широко используется в таких отраслях, как химическая обработка, фармацевтика, очистка питьевой воды и системы отопления, вентиляции и кондиционирования.

Связаться с нами

Предыдущий：SCH8O/DIN UPVC/CPVC Ⅱ Шаровой кран
Следующий：Мембранный клапан соединения SCH8O/DIN UPVC/CPVC

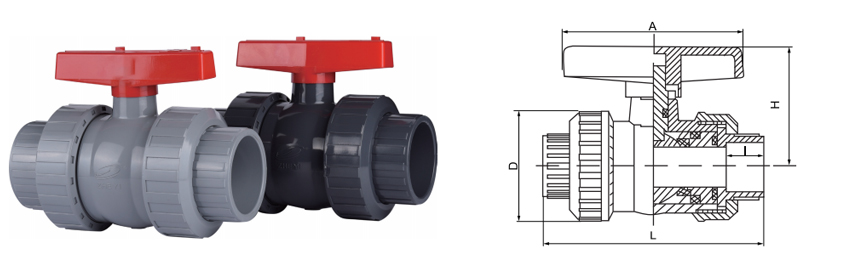

параметр приложение Технические стандарты

дн	DN	Размер структуры
дн	DN	A	D	H	L	I
20	15	75	50	50	106	18
25	20	87	55	56	120	22
32	25	100	67	67	134	22
40	32	110	78	73	154	26
50	40	114	96	87	178	32
63	50	140	110	100	205	39
75	65	160	130	106	232	45
90	80	196	158	130	281	51
110	100	298	199	183	325	61

Щ80/ДИН Полный порт Цельный

UPVC/CPVC Ⅰ Шаровой кран

Рычажное управление · Запираемая ручка · Седла из ПТФЭ

Шаровой кран SCH80/DIN UPVC/CPVC Ⅰ представляет собой четвертьоборотный запорный клапан, предназначенный для надежного перекрытия в системах с агрессивными средами и средами высокой чистоты. Этот цельный шаровой кран, изготовленный в соответствии со стандартами ASTM SCH80 и DIN, имеет полнопроходную конструкцию, которая поддерживает характеристики потока в трубопроводе при минимальном перепаде давления. Корпус клапана доступен из ПВХ для общих химических операций или из ХПВХ для применений при повышенных температурах до 93°C. Седла и уплотнения из ПТФЭ обеспечивают герметичное перекрытие во всем диапазоне давлений, а рукоятка рычага имеет функцию блокировки для обеспечения надежного положения в критически важных установках.

Ду15–Ду100

Диапазон размеров

PN10–PN16

Номинальное давление

от –20°С до 93°С

Диапазон ХПВХ

Полный порт

Потоковый дизайн

Химическая стойкость

Материалы UPVC и CPVC устойчивы к широкому спектру кислот, оснований, солей и окислителей. Инертная полимерная структура предотвращает выщелачивание и поддерживает чистоту жидкости в чувствительных условиях.

Полный поток порта

Диаметр отверстия шара соответствует номинальному размеру трубы, что устраняет ограничения потока и снижает падение давления. Такая конструкция сводит к минимуму потребление энергии и обеспечивает постоянную скорость потока.

Герметичное закрытие

Седла из ПТФЭ обеспечивают надежное уплотнение по отношению к хромированному шарику или шару из цельного ХПВХ. Цельная конструкция корпуса исключает потенциальные пути утечек через торцевые соединения.

Универсальность температуры

Варианты из ХПВХ поддерживают непрерывную работу при температуре до 93°C, что делает их пригодными для работы с горячими агрессивными жидкостями, промышленной технологической водой и высокотемпературной перекачкой химикатов.

Технические характеристики

Материал корпуса

UPVC (непластифицированный поливинилхлорид) · CPVC (хлорированный поливинилхлорид)

Материал мяча

Хромированная латунь (UPVC) · Цельный ХПВХ (корпус из ХПВХ)

Материал седла/уплотнения

ПТФЭ (стандарт) · EPDM (опция для водоснабжения)

Тип подключения

Муфта (клей на растворителе) · Резьбовая (NPT/BSPT) · Фланцевая (DIN)

Стандартное соответствие

АСТМ Д2467 (SCH80) · DIN 8061/8062 · ИСО 16139

Тип ручки

Рычажная ручка с ходом 90° · Блокируется в открытом/закрытом положении.

Химическая и металлургия

Перекачка кислоты, дозирование щелочи, линии травления, циркуляция гальванической ванны

Электроника и полупроводники

Распределение сверхчистой воды (UPW), обработка химикатов электронного уровня

Энергетика и фотоэлектрика

Электролит литиевой батареи, травление солнечных элементов, вспомогательное ядерное охлаждение

Очистка воды

Промышленные сточные воды, опреснение, пермеат RO, питьевая вода

Пищевая и фармацевтическая промышленность

Деионизированная вода, растворы CIP, санитарные технологические линии

Автомобильная и общая промышленность

Циркуляция электронного покрытия, мойка деталей, системы охлаждающей воды

Примечания по установке

Цемент на основе растворителя: используйте грунтовку и цемент, специально разработанные для ПВХ или ХПВХ. Перед проведением испытаний под давлением дайте отвердеть полностью.
Резьбовые соединения: наносите ленту из ПТФЭ только на наружную резьбу. Затяните вручную плюс 1–2 оборота с помощью ленточного ключа.
Фланцевые соединения: используйте прокладки из EPDM или PTFE по всей поверхности. Затяните болты равномерно крест-накрест моментом 15–20 Нм.
Ориентация при монтаже: Установите ручку в доступном положении. Для горизонтальных линий стебель должен быть вертикальным.
Установка привода: Проверьте совместимость крутящего момента с номинальным значением штока клапана. Используйте монтажный кронштейн, одобренный производителем.

Критические ограничения

Не используйте шаровые краны из ПВХ с жидкостями, температура которых превышает 60°C, или с концентрированной азотной кислотой (>15%).
Клапаны из ХПВХ не рассчитаны на работу с паром или воздействие хлорированных растворителей при температуре выше 60°C.
Избегайте резких скачков давления, превышающих в 1,5 раза номинальное рабочее давление.
Не прилагайте чрезмерных усилий к ручке — чрезмерное затягивание может повредить уплотнение штока.
Не подходит для газообразных сред с давлением выше 2 бар без предохранителей.
Воздействие ультрафиолета: храните и устанавливайте в затененных местах или нанесите защитное покрытие от ультрафиолета.

Общие проблемы и решения на местах

● Жесткость ручки после термоциклирования.

Седла из ПТФЭ могут расширяться при экстремальных температурах. Полностью откройте и закройте клапан 3–4 раза при температуре окружающей среды. Если сопротивление сохраняется, смажьте шток силиконовой смазкой. Избегайте смазок на нефтяной основе.

● Утечка в области штока.

Постепенно затягивайте гайку сальника штока (по 1/8 оборота за раз). Если утечка продолжается, замените уплотнительные кольца штока. Для клапанов из ХПВХ, эксплуатируемых в горячих условиях, убедитесь, что материал уплотнительного кольца совместим с температурой жидкости.

● Утечка среды мимо шара в закрытом положении.

Осмотрите седла из ПТФЭ на предмет износа или деформации. Замените седла, если их износ превышает 0,5 мм. Для систем с частой ездой на велосипеде рассмотрите возможность перехода на усиленные седла из ПТФЭ.

● Трещина вблизи места соединения.

Наиболее распространенной причиной является чрезмерная затяжка резьбовых или фланцевых соединений. Проверьте значения крутящего момента в соответствии с руководством по установке. Немедленно замените треснувшие компоненты — не пытайтесь отремонтировать их с помощью клея.

Эти шаровые краны используются в химической, металлургической, фотоэлектрической, атомной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоподготовки для работы с кислотно-щелочными жидкостями, сверхчистой водой, питьевой водой, водой электронного качества и трубопроводами промышленных сточных вод.

Компания

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group да Китай SCH8O/DIN UPVC/CPVC Ⅰ Шаровой кран Для пищевой промышленности/автомобильной/электронной поставщик и сделанный на заказ SCH8O/DIN UPVC/CPVC Ⅰ Шаровой кран Для пищевой промышленности/автомобильной/электронной фабрика. Мы были основаны в 2007 году, сосредоточившись на исследованиях и разработках, производстве, продажах и обслуживании промышленных труб CPVC и UPVC. Компания получила ряд сертификатов, включая лицензию на производство специального оборудования, лицензию на гигиену продукции, связанной с водой, провинции Чжэцзян, сертификацию системы менеджмента качества IS09001, сертификацию системы экологического менеджмента IS014001 и сертификацию системы менеджмента охраны труда и техники безопасности IS045001. Компания имеет более 50 независимых прав интеллектуальной собственности и самостоятельных прав на импорт и экспорт. Для предоставления разнообразной продукции и более качественных услуг компания внедрила передовые технологии, инструментальное оборудование и уникальные сырьевые материалы и системы управления из Германии и США. На протяжении многих лет наша продукция широко используется в трубопроводной транспортировке кислотных и щелочных жидкостей, сверхчистой воды, питьевой воды, чистой воды электронного класса и промышленных сточных вод в химической, металлургической, фотоэлектрической, ядерной энергетике, литиевых батареях, электронных полупроводниках, пищевой, медицинской, автомобильной, промышленной очистке воды и других отраслях. В настоящее время группа компаний ZHEYI создала более 30 торговых компаний по всей стране, и все виды продукции экспортируются в Европу, Америку, Юго-Восточную Азию и другие страны и регионы, пользуясь большим спросом у отечественных и зарубежных клиентов.

Почетная грамота

Новости

Где трубы ПВХ SCH 80 используются в промышленности и комме...
Jul 30,2026
Химические переработчики, операторы водоочистки и промышленные предприятия указывают Труба ПВХ СЧ 80 везде, где трубопроводная система должна выдерживать более высокое внутреннее давление и противостоять...
узнать больше
Что делает трубу из ПВХ SCH 80 надежным выбором для примен...
Jul 23,2026
Труба из ПВХ SCH 80 имеет более толстую стенку, чем труба SCH 40, при том же наружном диаметре, что повышает ее номинальное давление и делает ее стандартом для промышленных линий, транспортирующих агрессивные химик...
узнать больше
Почему труба ПВХ SCH 80 широко используется в промышленных...
Jul 16,2026
Толщина стенки — это единственная характеристика, которая отличает трубу, рассчитанную на промышленное давление, от трубы, предназначенной для легкого жилого использования. Труба ПВХ СЧ 80 прочно занимае...
узнать больше

Оставить сообщение

Строгий контроль качества

Группа компаний ZHEYI придерживается принципа «качество прежде всего», использует передовое международное оборудование и высококачественное сырье, строго контролирует каждый этап производства и стремится поставлять трубопроводную продукцию с превосходными эксплуатационными характеристиками и изысканным внешним видом.

Компания использует самое современное производственное оборудование и высококачественные материалы, включая японскую Sekisui и американскую Lubrizol. «ZHEYI» прекрасно сочетает изысканные производственные технологии с профессиональным управлением, а каждое изделие проходит строгий контроль качества — от производства, проверки до конечной поставки, что обеспечивает идеальное сочетание внешнего вида и функциональности.
Тестирование производительности точности

В ZHEYI каждый продукт тщательно изготавливается, не только уделяя внимание изысканному эстетическому дизайну, но и всегда стремясь к превосходному внутреннему качеству. Строгие испытания производительности гарантируют, что продукт может сохранять стабильность и долговечность даже в суровых условиях.:

● Испытание плотности: измерение плотности материала для обеспечения однородности и устойчивости конструкций.
● Испытание на температуру размягчения по Вика: оценивает степень размягчения материалов в условиях высоких температур, чтобы гарантировать способность изделия противостоять деформации в различных средах.
● Испытание в духовке: имитирует длительную термостойкость и проверяет способность продукта выдерживать высокие температуры в течение длительного времени.
● Гидростатическое испытание: оценка прочности труб в условиях высокого давления для обеспечения безопасности и надежности продукции.
● Испытание на удар падающим молотом: проверьте ударопрочность изделия во время транспортировки, установки и ежедневного использования.

SCH8O/DIN UPVC/CPVC Ⅰ Шаровой кран Знание отрасли

Как правильно выбрать Шаровой кран из ПВХ/ХПВХ типа I ? Руководство по подбору основных параметров и рабочих условий

Шаровые краны типа I из ПВХ (непластифицированного поливинилхлорида) и ХПВХ (хлорированного поливинилхлорида) широко используются во многих отраслях промышленности благодаря их превосходной коррозионной стойкости, легкому весу и ценовым преимуществам. Правильный выбор требует сочетания характеристик носителя, условий работы и отраслевых особенностей. Ниже приведены ключевые моменты выбора и типичные предложения по совместимости с отраслевыми приложениями:

1. Совместимость со средами: соответствие стойкости к химической коррозии.
UPVC: Подходит для слабых кислот, слабых щелочей и водных сред нормальной температуры (≤60°C), таких как питьевая вода, промышленная очистка воды и т. д.
ХПВХ: устойчивость к более высоким температурам (≤90°C), устойчивость к сильным кислотам, сильным щелочам и органическим растворителям, подходит для травления жидкости в электронной полупроводниковой промышленности, кислотных и щелочных сточных вод в фотоэлектрической промышленности и других агрессивных жидкостей.

2. Номинальное давление и температура
Шаровые краны типа UPVC/CPVC I обычно подходят для низкого давления (PN10~PN16), а для условий высоких температур следует отдавать предпочтение материалам из ХПВХ. Например:
ПВХ может использоваться для вспомогательных систем очистки воды (низкой температуры и низкого давления) атомных электростанций;
ХПВХ следует использовать на линиях высокотемпературного травления в металлургической промышленности, при этом необходимо проверить долговременную термическую стабильность.

3. Особые отраслевые требования
Лекарства и безопасная питьевая вода: должны соответствовать сертификации FDA или NSF, чтобы гарантировать, что материалы нетоксичны и не осаждаются.
Промышленные сточные воды: если они содержат тяжелые металлы или среды с высоким содержанием солей, необходимо проверить химическую стойкость материала уплотнения седла клапана (например, EPDM).
Фотоэлектрические: часто используются высококоррозионные среды, такие как плавиковая кислота (HF), а сочетание уплотнения корпуса клапана из ХПВХ из ПТФЭ является более надежным.

4. Конструктивное проектирование и условия установки.
В агрессивных газовых средах (например, при очистке выхлопных газов на заводах по производству электронных полупроводников) рекомендуется использовать полностью закрытый корпус клапана, чтобы избежать воздействия металлических частей.
Для часто открытых и закрытых рабочих условий (например, трубопроводов обратной промывки в системах водоочистки) следует выбирать конструкцию с низким крутящим моментом, чтобы продлить срок службы.

5. Сертификация и стандарты
Производство питьевой воды должно соответствовать стандарту NSF/ANSI 61, а вспомогательные системы атомных электростанций должны соответствовать контролю качества ASME NQA-1.
