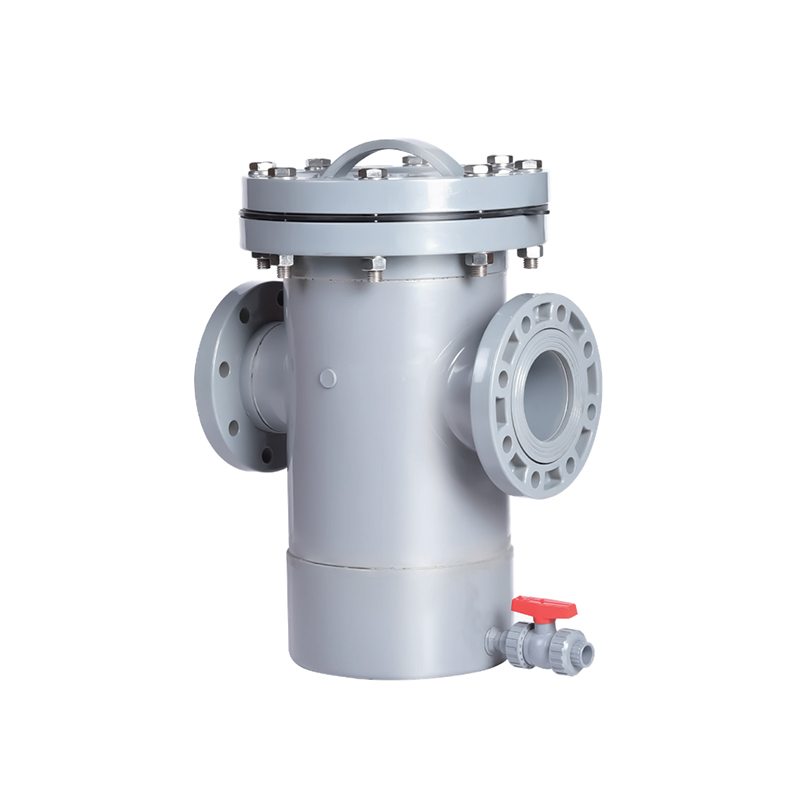

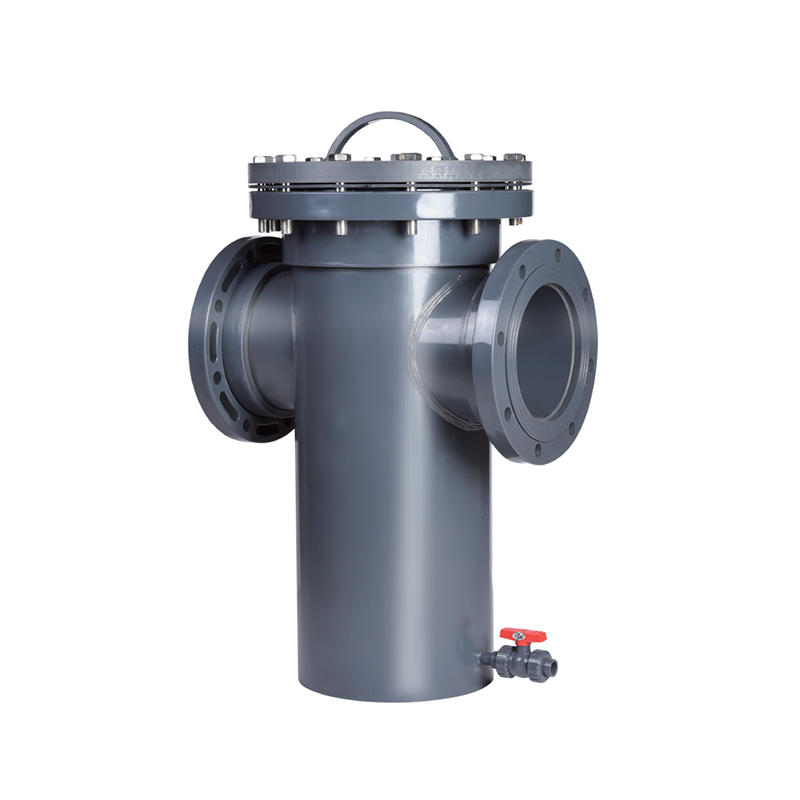

Корзинчатый фильтр SCH8O/DIN UPVC/CPVC

Корзинчатый фильтр из ПВХ/ХПВХ — это высокоэффективное фильтрующее устройство, широко используемое в водоподготовке, химической обработке, пищевой промышленности и других отраслях промышленности. Его уникальная конструкция эффективно удаляет примеси и твердые частицы из жидкостей, обеспечивая нормальную работу системы.

Фильтр оснащен многослойными фильтрующими сетками, позволяющими пользователям выбирать различную точность фильтрации в зависимости от реальных потребностей, что повышает эффективность фильтрации и продлевает срок службы оборудования. Обслуживание и очистка просты, поскольку пользователям нужно лишь периодически снимать корзину фильтра для очистки, что снижает затраты на техническое обслуживание и рабочую нагрузку.

Связаться с нами

Предыдущий：Пневматический шаровой клапан UPVC/CPVC
Следующий：Статический смеситель SCH8O/DIN UPVC/CPVC SK типа

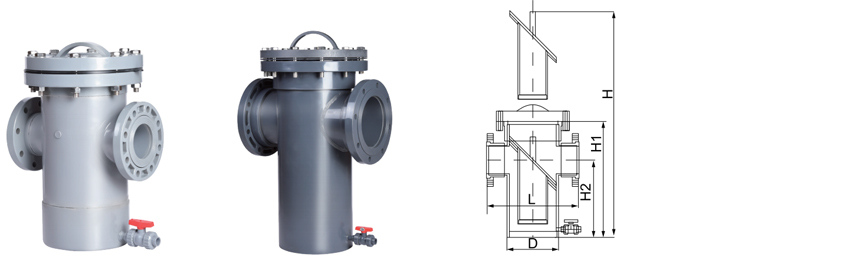

параметр приложение Технические стандарты

дн	DN	L	H	H1	D	Слив
20	15	180	475	260	75	дн20
25	20	80	475	260	75	дн20
32	25	180	475	260	90	дн20
40	32	200	490	270	90	дн25
50	40	260	555	300	110	дн25
63	50	260	555	300	110	дн25
75	65	330	665	360	140	дн32
90	80	340	735	400	160	дн32
110	100	400	835	470	225	дн32
140	125	480	985	550	280	дн40
160	150	500	1145	630	280	дн40
225	200	560	435	780	315	дн50
280	250	660	1725	930	400	дн50
315	300	750	2245	1200	450	дн63

Щ80 / DIN · ВСТРОЕННЫЙ ФИЛЬТР

Корзинчатый фильтр из ПВХ/ХПВХ

Съемная корзина · Перфорированная или сетчатая · Быстрооткрывающаяся крышка

Корзинчатый фильтр SCH80/DIN из ПВХ/ХПВХ представляет собой линейный сетчатый фильтр, предназначенный для удаления взвешенных твердых частиц из потоков агрессивных и высокочистых жидкостей. Этот фильтр, изготовленный в соответствии со стандартами АСТМ SCH80 и DIN, оснащен съемной перфорированной или сетчатой корзиной, которая улавливает частицы, обеспечивая при этом непрерывный поток. Доступ к корзине осуществляется через быстрооткрывающуюся крышку, что позволяет быстро очистить или заменить ее без демонтажа трубопровода. Корпус фильтра доступен из ПВХ для общих химических операций и из ХПВХ для повышенных температур до 93°C. В зависимости от применения корзина может быть изготовлена из термопластического или металлического материала. Этот фильтр широко используется для защиты насосов, клапанов и приборов, расположенных ниже по потоку, от абразивного повреждения и загрязнения.

Ду25–Ду200 Диапазон размеров

PN10–PN16 Номинальное давление

от –20°С до 93°С Диапазон ХПВХ

Тип корзины Перфорированный/сетка

Съемная корзина

Извлекайте и очищайте, не снимая корпус фильтра с трубопровода, что сокращает время простоя при обслуживании.

Химическая стойкость

Корпуса из ПВХ и ХПВХ устойчивы к кислотам, основаниям и солям. ХПВХ продлевает срок службы до 93°C.

Низкое падение давления

Большая площадь открытой корзины сводит к минимуму ограничение потока, снижая энергию перекачки и сохраняя при этом улавливание частиц.

Универсальная фильтрация

Перфорированные корзины для грубой фильтрации или сетчатые корзины для тонкой фильтрации. Доступны нестандартные размеры.

Строительство

Тело ПВХ · ХПВХ

Корзина ПВХ · ХПВХ · SS304 · SS316

Уплотнение крышки ЭПДМ · ФКМ · ПТФЭ

Соединения Муфта · Фланцевый · Резьбовой

Фильтрация

Перфорированный Отверстия 0,5–10 мм

сетка 20–200 меш

Пользовательский Прорезь · Клиновая проволока

Корзина volume 0,5–15 л (зависит от размера)

Стандарты

ASTM Д2467 (Щ80)

DIN 8061/8062

Давление PN10–PN16

Температура ПВХ 60°C · ХПВХ 93°C

Сценарии применения

01 Химическая Защита насосов от накипи и мусора в линиях перекачки кислоты

02 Полупроводник Полировка UPW и удаление частиц на стендах для мокрой обработки

03 Энергия Фильтрация охлаждающей жидкости и фильтрация электролита при производстве аккумуляторов

04 Вода Фильтрация сточных вод и предварительная очистка обратного осмоса

05 Фармацевтика DI вода и защита контура CIP

06 Автомобильная промышленность Фильтрация для мойки краски, охлаждающей жидкости и деталей.

Рекомендации по установке

Устанавливайте камеру корзины вниз или горизонтально. Стрелка потока должна совпасть.
Оставьте достаточно места для снятия корзины. Минимальный зазор равен длине корзины.
Для сварных соединений с растворителем используйте грунтовку и клей, предназначенные для ПВХ или ХПВХ.
Фланцевые болты: используйте полнолицевые прокладки. Затяните равномерно крест-накрест моментом 15–20 Нм.
Перед установкой проверьте корзину на наличие повреждений. Обеспечьте правильную посадку в корпусе.

Критические пределы

Температура: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Не превышайте номинальное давление. Перепад давления увеличивается по мере загрузки корзины.
Следите за падением давления. Очистите корзину, когда давление превышает 0,5 бар.
Проверьте совместимость материала корзины с химическими процессами процесса.
Для наружной установки используйте смолу, стабилизированную УФ-излучением, или защитное покрытие.

Часто задаваемые вопросы

Как часто нужно чистить корзину?

Частота очистки зависит от загрузки твердых частиц и скорости потока. Контролируйте перепад давления на фильтре. Когда перепад давления превысит значение очистки на 0,3–0,5 бар, корзину следует снять и очистить. В случае применения с высоким содержанием твердых частиц может потребоваться ежедневный осмотр.

В чем разница между перфорированными и сетчатыми корзинами?

Перфорированные корзины имеют просверленные отверстия и используются для грубого процеживания (2–10 мм). В сетчатых корзинах используется тканая проволочная ткань, обеспечивающая более тонкую фильтрацию (20–200 меш). Сетчатые корзины обеспечивают более высокую эффективность фильтрации, но имеют более высокий перепад давления. Выбор зависит от размера частиц и допустимой потери давления.

Можно ли позже заменить корзину на другую?

Да, корзина взаимозаменяема. Вы можете переключаться между перфорированными и сетчатыми корзинами по мере изменения технологических требований. Убедитесь, что сменная корзина имеет такие же габаритные размеры и уплотнительную поверхность, чтобы обеспечить правильную посадку и эффективность фильтрации.

Что произойдет, если корзина полностью засорится?

Полностью засоренная корзина приведет к быстрому росту падения давления. В некоторых конфигурациях корпус фильтра включает в себя механизм перепуска или сброса давления. Однако непрерывная работа при высоком давлении может повредить корзину или вызвать прекращение потока. Для предотвращения этого состояния рекомендуется регулярный мониторинг и очистка.

Эти корзинчатые фильтры используются в химической, металлургической, фотоэлектрической, ядерной, литиевой, полупроводниковой, пищевой, фармацевтической, автомобильной и водоочистной промышленности, обрабатывая кислоты, щелочи, сверхчистую воду, питьевую воду, воду электронного качества и промышленные сточные воды.

Компания

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group да Китай Корзинчатый фильтр SCH8O/DIN UPVC/CPVC Для пищевой промышленности/автомобильной/электронной поставщик и сделанный на заказ Корзинчатый фильтр SCH8O/DIN UPVC/CPVC Для пищевой промышленности/автомобильной/электронной фабрика. Мы были основаны в 2007 году, сосредоточившись на исследованиях и разработках, производстве, продажах и обслуживании промышленных труб CPVC и UPVC. Компания получила ряд сертификатов, включая лицензию на производство специального оборудования, лицензию на гигиену продукции, связанной с водой, провинции Чжэцзян, сертификацию системы менеджмента качества IS09001, сертификацию системы экологического менеджмента IS014001 и сертификацию системы менеджмента охраны труда и техники безопасности IS045001. Компания имеет более 50 независимых прав интеллектуальной собственности и самостоятельных прав на импорт и экспорт. Для предоставления разнообразной продукции и более качественных услуг компания внедрила передовые технологии, инструментальное оборудование и уникальные сырьевые материалы и системы управления из Германии и США. На протяжении многих лет наша продукция широко используется в трубопроводной транспортировке кислотных и щелочных жидкостей, сверхчистой воды, питьевой воды, чистой воды электронного класса и промышленных сточных вод в химической, металлургической, фотоэлектрической, ядерной энергетике, литиевых батареях, электронных полупроводниках, пищевой, медицинской, автомобильной, промышленной очистке воды и других отраслях. В настоящее время группа компаний ZHEYI создала более 30 торговых компаний по всей стране, и все виды продукции экспортируются в Европу, Америку, Юго-Восточную Азию и другие страны и регионы, пользуясь большим спросом у отечественных и зарубежных клиентов.

Почетная грамота

Новости

Где трубы ПВХ SCH 80 используются в промышленности и комме...
Jul 30,2026
Химические переработчики, операторы водоочистки и промышленные предприятия указывают Труба ПВХ СЧ 80 везде, где трубопроводная система должна выдерживать более высокое внутреннее давление и противостоять...
узнать больше
Что делает трубу из ПВХ SCH 80 надежным выбором для примен...
Jul 23,2026
Труба из ПВХ SCH 80 имеет более толстую стенку, чем труба SCH 40, при том же наружном диаметре, что повышает ее номинальное давление и делает ее стандартом для промышленных линий, транспортирующих агрессивные химик...
узнать больше
Почему труба ПВХ SCH 80 широко используется в промышленных...
Jul 16,2026
Толщина стенки — это единственная характеристика, которая отличает трубу, рассчитанную на промышленное давление, от трубы, предназначенной для легкого жилого использования. Труба ПВХ СЧ 80 прочно занимае...
узнать больше

Оставить сообщение

Строгий контроль качества

Группа компаний ZHEYI придерживается принципа «качество прежде всего», использует передовое международное оборудование и высококачественное сырье, строго контролирует каждый этап производства и стремится поставлять трубопроводную продукцию с превосходными эксплуатационными характеристиками и изысканным внешним видом.

Компания использует самое современное производственное оборудование и высококачественные материалы, включая японскую Sekisui и американскую Lubrizol. «ZHEYI» прекрасно сочетает изысканные производственные технологии с профессиональным управлением, а каждое изделие проходит строгий контроль качества — от производства, проверки до конечной поставки, что обеспечивает идеальное сочетание внешнего вида и функциональности.
Тестирование производительности точности

В ZHEYI каждый продукт тщательно изготавливается, не только уделяя внимание изысканному эстетическому дизайну, но и всегда стремясь к превосходному внутреннему качеству. Строгие испытания производительности гарантируют, что продукт может сохранять стабильность и долговечность даже в суровых условиях.:

● Испытание плотности: измерение плотности материала для обеспечения однородности и устойчивости конструкций.
● Испытание на температуру размягчения по Вика: оценивает степень размягчения материалов в условиях высоких температур, чтобы гарантировать способность изделия противостоять деформации в различных средах.
● Испытание в духовке: имитирует длительную термостойкость и проверяет способность продукта выдерживать высокие температуры в течение длительного времени.
● Гидростатическое испытание: оценка прочности труб в условиях высокого давления для обеспечения безопасности и надежности продукции.
● Испытание на удар падающим молотом: проверьте ударопрочность изделия во время транспортировки, установки и ежедневного использования.

Корзинчатый фильтр SCH8O/DIN UPVC/CPVC Знание отрасли

Ключевая роль Корзинчатый фильтр из ПВХ/ХПВХ в гальванике и химической очистке сточных вод

Корзинчатые фильтры из ПВХ (непластифицированного поливинилхлорида) и ХПВХ (хлорированного поливинилхлорида) играют важную роль в гальванотехнике, химической очистке сточных вод и во многих ключевых отраслях промышленности благодаря своей превосходной коррозионной стойкости, высокой механической прочности и экономической эффективности. Ниже приведены основные сценарии применения и анализ стоимости:

1. Гальваническая промышленность: эффективная фильтрация сточных вод тяжелых металлов.
Сточные воды гальванических предприятий содержат высокие концентрации тяжелых металлов (таких как хром, никель, медь и т. д.). Корзинчатый фильтр из ПВХ/ХПВХ может противостоять сильной кислоте (например, серной кислоте, соляной кислоте) и сильным щелочным средам, эффективно перехватывать взвешенные частицы и примеси гальванического раствора, обеспечивать стабильную работу системы очистки сточных вод и защищать последующее мембранное разделение или ионообменное оборудование.

2. Химическая очистка сточных вод: коррозионная стойкость и длительный срок службы.
Химические сточные воды содержат сложные компоненты (такие как органические растворители и сильные окислители). Материалы ХПВХ хорошо работают при высоких температурах (до 90°C) и агрессивных средах. Они подходят для предварительной обработки в пестицидной, красильной, нефтехимической и других отраслях промышленности, чтобы снизить риск засорения труб и насосов.

3. Ключевые межотраслевые приложения
Фотоэлектрические устройства: фильтруйте кремниевый порошок и химические остатки в травильной жидкости, чтобы обеспечить чистоту производства солнечных элементов.
Электронные полупроводники: удаляйте частицы из сверхчистой воды, чтобы предотвратить загрязнение пластин.
Ядерная энергетика: радиационно-стойкий модифицированный ПВХ, используемый для контроля частиц в системах охлаждающей воды, соответствует особым стандартам безопасности.
Металлургия: фильтрация оксидов металлов в сточных водах травления для извлечения ценных компонентов.
Медицина: Обеспечьте соответствие микроорганизмов и твердых частиц стандартам в фармацевтических системах очистки воды.
Промышленная очистка воды: Защитите котлы и градирни от накипи и коррозии.
Питьевая вода: фильтры из ПВХ удаляют ил и ржавчину при предварительной очистке муниципальной воды и соответствуют гигиеническим стандартам.

4. Краткое изложение основных преимуществ
Коррозионная стойкость: адаптируется к экстремальным условиям среды с pH от 0 до 14 и имеет срок службы, намного превышающий срок службы металлических фильтров.
Легкий и простой в обслуживании: пластиковый материал легко установить, а корзину фильтра можно быстро разобрать и очистить.
Экономическая эффективность: в сценариях с кислыми сточными водами он имеет большее ценовое преимущество, чем фильтры из нержавеющей стали.
