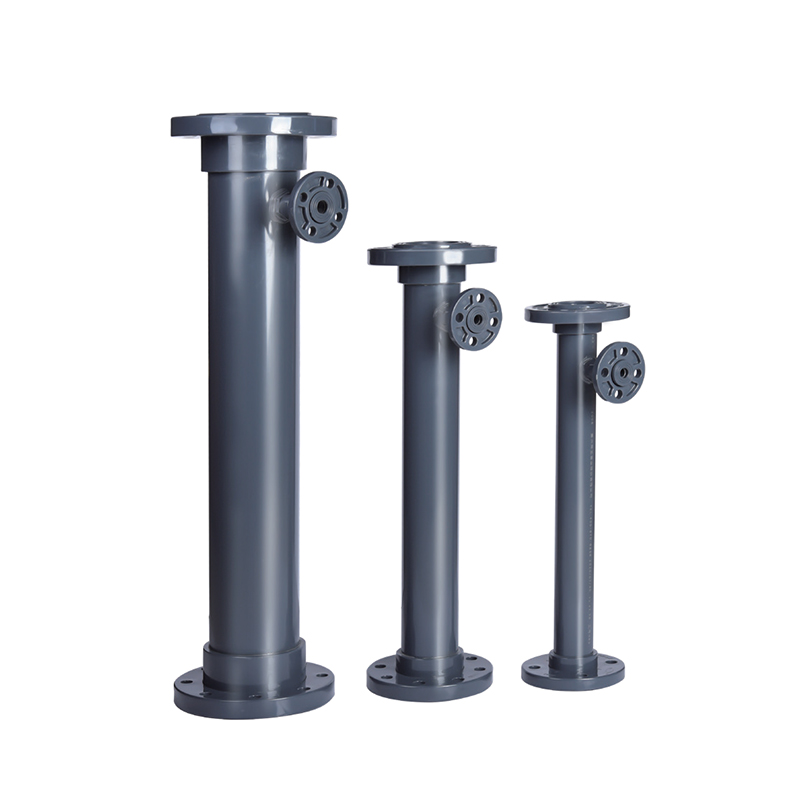

Статический смеситель SCH8O/DIN UPVC/CPVC SK типа

Статический смеситель из ПВХ/ХПВХ типа SK представляет собой высокоэффективное устройство для смешивания жидкостей, предназначенное для различных промышленных применений. Он особенно подходит для очистки воды, химической обработки, пищевой промышленности и фармацевтики, эффективно смешивая различные жидкости, газы и твердые вещества, чтобы обеспечить консистенцию и однородность продукта.

Его модульная конструкция упрощает установку и обслуживание, обеспечивая высокую гибкость адаптации к различным размерам и требованиям расхода.

Связаться с нами

Предыдущий：Корзинчатый фильтр SCH8O/DIN UPVC/CPVC
Следующий：SCH8O/DIN UPVC/CPVC Поворотный обратный клапан

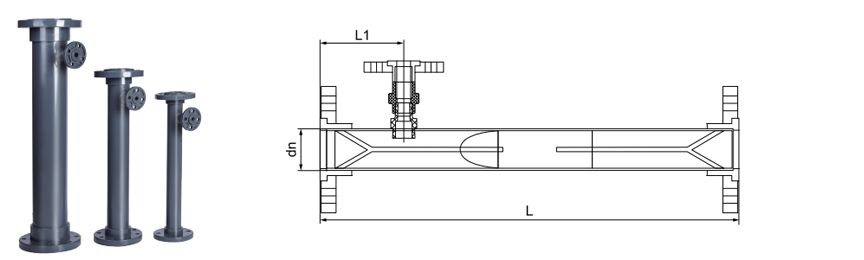

параметр приложение Технические стандарты

дн	DN	L	Л1	Дозирующий порт (по умолчанию 1)	Скорость потока (м/с)	Поток (м³/ч)	Тип подключения
63	50	500	100	дн20	<1	<6,84	Фланец
75	65	600	100	дн20	<1	<11,88	Фланец
90	80	650	100	дн20	<1	<18.08	Фланец
110	100	700	110	дн20	<1	<28.08	Фланец
140	125	900	130	дн25	<1	<43,92	Фланец
160	150	1000	150	дн25	<1	<63,36	Фланец
225	200	1300	190	дн32	<1	<108	Фланец
280	250	1500	220	дн32	<1	<180	Фланец
315	300	1600	240	дн32	<1	<262,8	Фланец
355	350	1700	260	дн32	<	<360	Фланец
400	400	2000	290	дн40	<1	<468	Фланец

Щ80 / DIN · ТИП SK

Статический миксер ПВХ/ХПВХ

Спиральные элементы · Пассивное перемешивание · Отсутствие движущихся частей

Статический смеситель SCH80/DIN UPVC/CPVC типа SK представляет собой поточное устройство для смешивания агрессивных систем и систем высокой чистоты. Созданный в соответствии со стандартами ASTM SCH80 и DIN, он использует фиксированные спиральные элементы, которые разделяют, вращают и рекомбинируют потоки, обеспечивая однородное смешивание без движущихся частей. Геометрия SK работает в ламинарном, переходном и турбулентном режимах потока. Корпуса изготовлены из ПВХ для общего применения или из ХПВХ для температур до 93°C. Элементы соответствуют материалу корпуса, что обеспечивает полную химическую совместимость. Области применения включают разбавление кислот, смешивание сверхчистой воды, регулирование pH, смешивание полимеров и дозирование химикатов.

Ду15–Ду200 Размеры

PN10–PN16 Давление

от –20°С до 93°С Диапазон ХПВХ

СК спиральный Элемент

Ноль движущихся частей

Никаких уплотнений, подшипников или вращающихся компонентов. Устраняет износ и затраты на техническое обслуживание.

Полная гомогенизация

Спиральные элементы непрерывно разделяют и рекомбинируют поток по всему поперечному сечению трубы.

Работа с низким энергопотреблением

Оптимизированная геометрия элемента минимизирует падение давления, сохраняя при этом эффективность смешивания.

Химическая инертность

UPVC и CPVC устойчивы к кислотам, основаниям и солям. ХПВХ непрерывно выдерживает температуру 93°C.

Технические характеристики

Тело ПВХ · ХПВХ

Элементы ПВХ · ХПВХ · PTFE

Тип элемента SK спиральная · 4–6 на корпус

Соединения Муфта · Фланцевый · Резьбовой

Стандарты АСТМ Д2467 · DIN 8061/8062

Данные о производительности

Режимы течения Ламинарный · Переходный · Турбулентный

Длина элемента 1,5 × внутренний диаметр трубы

Элементы per mixer от 4 до 12 (по индивидуальному заказу)

Типичный перепад давления 0,2 – 1,0 бар

Большее количество элементов увеличивает интенсивность перемешивания и падение давления. Проконсультируйтесь с заводом-изготовителем по поводу размеров.

Области применения

Химическая Разбавление кислотой · Регулировка pH · Смешивание полимеров

Полупроводник Смешивание UPW · Химическое смешивание на мокром стенде

Энергия Электролит · Травитель · Подготовка охлаждающей жидкости

Вода Флокулянт · Дезинфицирующее средство · Нейтрализация

Фармацевтика Деминерализованная вода · CIP · Гомогенизация ингредиентов

Автомобильная промышленность Присадка · Краска · Смешивание охлаждающей жидкости

Рекомендации по установке

Любая ориентация. Стрелка потока должна совпадать с направлением.
Оставьте прямой участок трубы 3–5 диаметров вверх по течению.
Сварка растворителем: используйте подходящую грунтовку и клей для материала.
Фланцевые болты: затянуть равномерно моментом 15–20 Нм с полнолицевой прокладкой.
Осмотрите элементы на предмет загрязнения или повреждения во время планового технического обслуживания.

Эксплуатационные ограничения

ПВХ: макс. 60°C · ХПВХ: макс. 93°C · ПТФЭ: макс. 120°C.
Не для паровой службы. Избегайте резких изменений температуры.
Твердые вещества >5% по объему требуют проверки на заводе.
Минимальное число Рейнольдса, необходимое для ламинарного перемешивания.
Воздействие ультрафиолета: используйте стабилизированную смолу или нанесите защитное покрытие.

Часто задаваемые вопросы

Сколько элементов мне нужно?

Для ламинарного потока требуется 6–12 элементов. Турбулентный поток требует 4–6. Жидкостей с высокой вязкостью требуется больше. Предоставьте данные о расходе и вязкости для получения индивидуальной рекомендации.

На какое падение давления я могу рассчитывать?

Обычно 0,2–1,0 бар в зависимости от расхода, вязкости и количества элементов. Воспользуйтесь нашим инструментом для определения размеров или свяжитесь с нами, чтобы сообщить условия вашего процесса для точного расчета.

Может ли он работать с абразивными жидкостями?

Умеренные твердые вещества допустимы. Абразивная среда ускоряет износ. В таких случаях рекомендуется использовать ХПВХ с элементами из ПТФЭ. В случае содержания твердых частиц >5% проконсультируйтесь с нами по поводу данных об износе и вариантах материалов.

Как почистить, если засорился?

Промойте совместимым растворителем в случае легкого загрязнения. При сильных отложениях разберите и механически очистите спиральные элементы. Регулярный осмотр предотвращает чрезмерное накопление.

Эти смесители используются в химической, металлургической, фотоэлектрической, ядерной, литиевой, полупроводниковой, пищевой, фармацевтической, автомобильной и водоочистной отраслях промышленности, обрабатывая кислоты, щелочи, сверхчистую воду, питьевую воду, воду для электронных устройств и промышленные сточные воды.

Компания

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group да Китай Статический смеситель SCH8O/DIN UPVC/CPVC SK типа Для пищевой промышленности/автомобильной/электронной поставщик и сделанный на заказ Статический смеситель SCH8O/DIN UPVC/CPVC SK типа Для пищевой промышленности/автомобильной/электронной фабрика. Мы были основаны в 2007 году, сосредоточившись на исследованиях и разработках, производстве, продажах и обслуживании промышленных труб CPVC и UPVC. Компания получила ряд сертификатов, включая лицензию на производство специального оборудования, лицензию на гигиену продукции, связанной с водой, провинции Чжэцзян, сертификацию системы менеджмента качества IS09001, сертификацию системы экологического менеджмента IS014001 и сертификацию системы менеджмента охраны труда и техники безопасности IS045001. Компания имеет более 50 независимых прав интеллектуальной собственности и самостоятельных прав на импорт и экспорт. Для предоставления разнообразной продукции и более качественных услуг компания внедрила передовые технологии, инструментальное оборудование и уникальные сырьевые материалы и системы управления из Германии и США. На протяжении многих лет наша продукция широко используется в трубопроводной транспортировке кислотных и щелочных жидкостей, сверхчистой воды, питьевой воды, чистой воды электронного класса и промышленных сточных вод в химической, металлургической, фотоэлектрической, ядерной энергетике, литиевых батареях, электронных полупроводниках, пищевой, медицинской, автомобильной, промышленной очистке воды и других отраслях. В настоящее время группа компаний ZHEYI создала более 30 торговых компаний по всей стране, и все виды продукции экспортируются в Европу, Америку, Юго-Восточную Азию и другие страны и регионы, пользуясь большим спросом у отечественных и зарубежных клиентов.

Почетная грамота

Новости

Где трубы ПВХ SCH 80 используются в промышленности и комме...
Jul 30,2026
Химические переработчики, операторы водоочистки и промышленные предприятия указывают Труба ПВХ СЧ 80 везде, где трубопроводная система должна выдерживать более высокое внутреннее давление и противостоять...
узнать больше
Что делает трубу из ПВХ SCH 80 надежным выбором для примен...
Jul 23,2026
Труба из ПВХ SCH 80 имеет более толстую стенку, чем труба SCH 40, при том же наружном диаметре, что повышает ее номинальное давление и делает ее стандартом для промышленных линий, транспортирующих агрессивные химик...
узнать больше
Почему труба ПВХ SCH 80 широко используется в промышленных...
Jul 16,2026
Толщина стенки — это единственная характеристика, которая отличает трубу, рассчитанную на промышленное давление, от трубы, предназначенной для легкого жилого использования. Труба ПВХ СЧ 80 прочно занимае...
узнать больше

Оставить сообщение

Строгий контроль качества

Группа компаний ZHEYI придерживается принципа «качество прежде всего», использует передовое международное оборудование и высококачественное сырье, строго контролирует каждый этап производства и стремится поставлять трубопроводную продукцию с превосходными эксплуатационными характеристиками и изысканным внешним видом.

Компания использует самое современное производственное оборудование и высококачественные материалы, включая японскую Sekisui и американскую Lubrizol. «ZHEYI» прекрасно сочетает изысканные производственные технологии с профессиональным управлением, а каждое изделие проходит строгий контроль качества — от производства, проверки до конечной поставки, что обеспечивает идеальное сочетание внешнего вида и функциональности.
Тестирование производительности точности

В ZHEYI каждый продукт тщательно изготавливается, не только уделяя внимание изысканному эстетическому дизайну, но и всегда стремясь к превосходному внутреннему качеству. Строгие испытания производительности гарантируют, что продукт может сохранять стабильность и долговечность даже в суровых условиях.:

● Испытание плотности: измерение плотности материала для обеспечения однородности и устойчивости конструкций.
● Испытание на температуру размягчения по Вика: оценивает степень размягчения материалов в условиях высоких температур, чтобы гарантировать способность изделия противостоять деформации в различных средах.
● Испытание в духовке: имитирует длительную термостойкость и проверяет способность продукта выдерживать высокие температуры в течение длительного времени.
● Гидростатическое испытание: оценка прочности труб в условиях высокого давления для обеспечения безопасности и надежности продукции.
● Испытание на удар падающим молотом: проверьте ударопрочность изделия во время транспортировки, установки и ежедневного использования.

Статический смеситель SCH8O/DIN UPVC/CPVC SK типа Знание отрасли

Сравнение производительности и применимые различия в среде Статические смесители из ПВХ и ХПВХ

Статические смесители (типа SK) широко используются в химической, водоочистной и промышленной сферах высокой чистоты, а выбор материала (UPVC или CPVC) напрямую влияет на его коррозионную стойкость, термостойкость и срок службы. Ниже приводится сравнение характеристик двух материалов и анализ типичных промышленных применений:

1. Сравнение химической стойкости
UPVC (непластифицированный поливинилхлорид):
Он обладает превосходной устойчивостью к кислотам, щелочам и солевым растворам (таким как соляная кислота, серная кислота, гипохлорит натрия и т. д.), но легко разъедается некоторыми органическими растворителями (такими как кетоны и ароматические углеводороды).

Применимые отрасли:
Промышленная очистка воды (охлаждающая вода, оборотная вода для регулирования pH).
Питьевая вода: используется для хлорирования и смешивания флокулянтов, соответствует гигиеническим нормам.
Промышленные сточные воды: нейтрализовать кислотные/щелочные сточные воды.

ХПВХ (хлорированный поливинилхлорид):
Благодаря обработке хлорированием повышается химическая стойкость, и он может выдерживать более высокие концентрации кислот и щелочей, а также некоторых органических растворителей (например, низкие концентрации спиртов).

Применимые отрасли:
Электронные полупроводники: смешанная поставка химикатов высокой чистоты (например, травильного раствора).
Медицина: Обработка агрессивных сред при приготовлении жидких лекарств.
Фотоэлектрические системы: система смешивания кислотной чистящей жидкости.

2. Разница в термостойкости
ПВХ:
Длительная применимая температура ≤60°C, кратковременная пиковая температура 80°C, подходит для нормальных температурных условий.

Типичные сценарии:
Безопасная питьевая вода: дозирование и смешивание при нормальной температуре.
Металлургия: Предварительная обработка отходов низкотемпературного травления.

ХПВХ:
Долговременная термостойкость до 90°C, кратковременная устойчивость до 110°C, подходит для высокотемпературных сред.

Типичные сценарии:
Атомная электростанция: Смешивание химических добавок в системах высокотемпературной охлаждающей воды.
Высокотемпературная секция промышленных сточных вод: например, гомогенизационная обработка горячей кислоты и щелочной сточной жидкости.

3. Механическая прочность и срок службы.
ПВХ:
Низкая стоимость, но слабая ударопрочность, подходит для сред с низким давлением и немеханической вибрацией (например, в системах дозирования воды).

ХПВХ:
Более высокая жесткость и сопротивление ползучести, подходят для условий высокого давления или вибрации (например, трубопроводов подачи химикатов под высоким давлением на заводах по производству полупроводников).

4. Рекомендации по выбору отрасли
Области, где предпочтителен ПВХ:
Очистка воды комнатной температуры и слабой коррозии (например, питьевой воды, промышленной оборотной воды), а также предварительная очистка металлургических сточных вод.
Области, в которых необходимо использовать ХПВХ:
Высокая температура (например, системы охлаждения атомных электростанций), сильная коррозия (например, растворы для травления полупроводников) и смешивание органических растворителей (например, промежуточный синтез фармацевтических продуктов).
