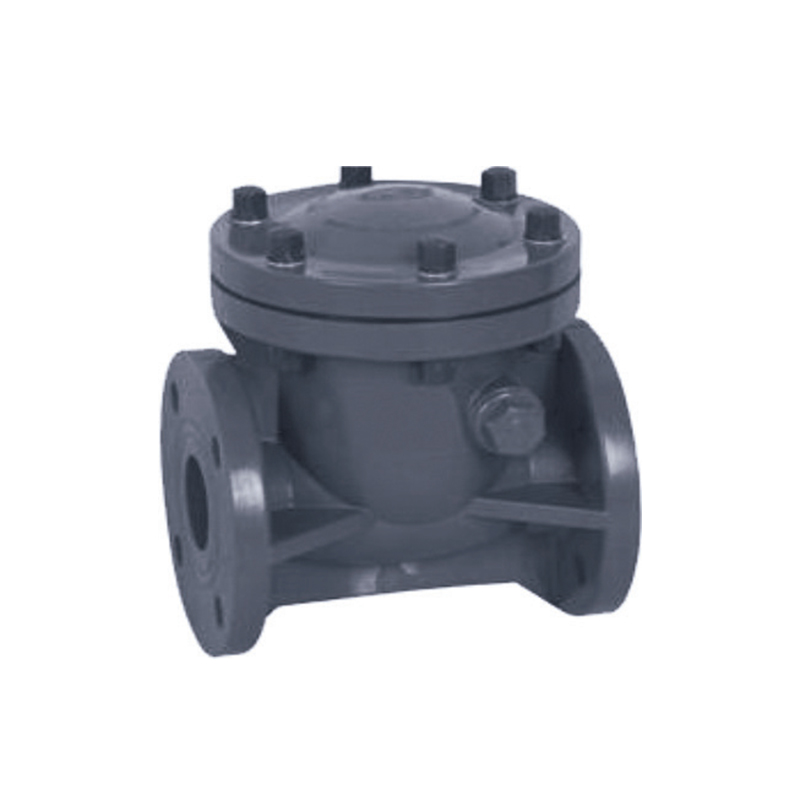

SCH8O/DIN UPVC/CPVC Поворотный обратный клапан

Поворотный обратный клапан из ПВХ/ХПВХ представляет собой высокоэффективное устройство регулирования жидкости, широко применяемое в водоподготовке, химической обработке и сельскохозяйственном орошении. Его конструкция позволяет жидкости свободно течь в одном направлении, автоматически закрываясь при обратном потоке, эффективно предотвращая обратный поток среды и обеспечивая безопасность трубопроводной системы.

Поворотный обратный клапан из ПВХ/ХПВХ отличается компактной конструкцией, легким весом, простотой установки и обслуживания. Его высокопрочный корпус клапана обеспечивает стабильность и долговечность в условиях высокого давления.

Связаться с нами

Предыдущий：Статический смеситель SCH8O/DIN UPVC/CPVC SK типа
Следующий：SCH8O/DIN UPVC/CPVC шаровой клапан

параметр приложение Технические стандарты

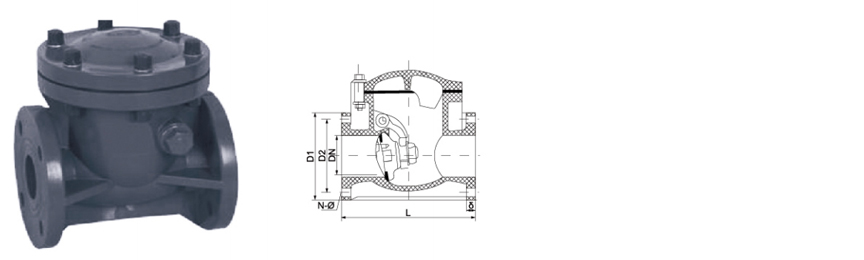

РАЗМЕР/НОМ.		дн25	дн32	дн40	дн50	дн63	дн75	дн90	дн110	дн140	дн160	дн225	дн280	дн315
		(Ду20)	(Ду25)	(ДН32)	(Ду40)	(Ду50)	(Ду65)	(Ду80)	(Ду100)	(Ду125)	(Ду150)	(ДН200)	(ДН250)	(Ду300 )
		(3/4 дюйма)	(1 дюйм)	(1-1/4 дюйма)	(1-1/2 дюйма)	(2 дюйма)	(2-1/2 дюйма)	(3 дюйма)	(4 дюйма)	(5 дюймов)	(6 дюймов)	(8 дюймов)	(10 дюймов)	(12 дюймов)
Д1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	АНСИ	98	108	117	128	155	178	192	229	254	284	343	406	481
	ДЖИС	75	90	100	105	120	140	150	175	210	240	290	355	400
Д2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	АНСИ	70	79	89	98	121	140	152	191	216	241	298	362	432
	ДЖИС	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	АНСИ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	ДЖИС	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Рабочее давление (МПА)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · ПРУЖИННЫЙ

Поворотный обратный клапан из ПВХ / ХПВХ

Обратный · Поворотный диск · Горизонтальное или вертикальное

Поворотный обратный клапан SCH80/DIN из ПВХ/ХПВХ представляет собой устройство регулирования обратного потока, разработанное для систем с агрессивными средами и жидкостями высокой чистоты. В этом клапане, изготовленном в соответствии со стандартами ASTM SCH80 и DIN, используется подпружиненный диск, который поворачивается на шарнирном штифте, обеспечивая прямой поток, и автоматически закрывается при реверсе потока. Конструкция поворотного диска обеспечивает низкий перепад давления и подходит для применений с различными скоростями потока. Корпус клапана доступен из ПВХ для общей химической эксплуатации и из ХПВХ для применений при повышенных температурах до 93°C. Эластичное уплотнение, доступное из ЭПДМ, ФКМ или ПТФЭ, обеспечивает герметичное закрытие при возникновении обратного потока.

Ду15–Ду200

Размер предложения

PN10–PN16

Класс давления

от –20°С до 93°С

Температура ХПВХ

Качающийся диск

Механизм проверки

Пружинный диск

Быстрая реакция закрытия предотвращает обратный поток. Усилие пружины откалибровано для надежной посадки даже при низких скоростях движения.

Химическая и термическая стойкость

UPVC и CPVC устойчивы к кислотам, основаниям и солям. ХПВХ продлевает срок службы до 93°C. Материалы диска и уплотнения выбираются в соответствии с конкретным химическим составом.

Низкое падение давления

Обтекаемый путь поворотного диска сводит к минимуму ограничение потока, снижая потребление энергии и сохраняя эффективность линии.

Горизонтальная или вертикальная установка

Гибкая ориентация для новых или модернизированных трубопроводных систем. Вертикальная установка требует направления потока вверх.

Строительство

Тело ПВХ · ХПВХ

Диск Твердый ПВХ · ПТФЭ · SS304/316

Печать ЭПДМ · ФКМ · ПТФЭ

Весна SS304 · SS316 (с покрытием)

Подключение

Розетка Цемент на основе растворителя · DIN/ANSI

Резьбовой ДНЯО · БСПТ

фланцевый DIN PN10/PN16 · ANSI 150

Стандарты АСТМ Д2467 · DIN 8061/8062 · ИСО 16137

Выбор уплотнения

EPDM Вода, слабые кислоты · До 80°C

FKM Масла, углеводороды · До 90°C

PTFE Агрессивные химикаты · До 93°C

Проверьте совместимость с химическими процессами и температурой.

Ландшафт приложений

Химическая и металлургия

Перекачка кислоты · Дозирование каустика · Линии травления

Электроника и полупроводники

Сверхчистая вода · Жидкость CMP · Доставка химикатов

Энергетика и фотоэлектрика

Электролит аккумулятора · Солнечное травление · Охлаждающая вода

Очистка воды

Сточные воды · RO пермеат · Опреснение

Фармацевтическая и пищевая промышленность

Деминерализованная вода · Возврат CIP · Санитарные линии

Автомобильная и общая промышленность

Мойка деталей · Циркуляция краски · Контуры охлаждения

Рекомендации по установке

Ориентация: Стрелка потока должна совпадать с направлением прямого потока. Горизонтальные линии используют гравитационное закрытие. Вертикальные линии требуют восходящего потока.
Прямая труба: минимум 5 диаметров вверх по потоку и 3 диаметра вниз по потоку для обеспечения стабильного профиля потока.
Сварка растворителем: используйте грунтовку и клей, предназначенные для ПВХ или ХПВХ. Дайте время полного отверждения.
Резьбовой joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Осмотр: Периодически проверяйте уплотнение и диск на предмет износа или химического воздействия.

Критические ограничения

Температура: ПВХ макс. 60°C · ХПВХ макс. 93°C · Не превышайте класс герметичности.
Не рассчитан на работу с паром. Избегайте резких температурных циклов и скачков давления.
Не предназначен для газообразных сред — предназначен только для работы с жидкостями.
Весна corrosion: Verify spring alloy compatibility with process chemistry.
Абразивная среда: Высокое содержание твердых частиц может повредить поверхности диска и уплотнений.
Защита от ультрафиолета: храните и устанавливайте вдали от прямых солнечных лучей или нанесите УФ-покрытие.

Общие вопросы

Чем обратный клапан отличается от шарового?

В поворотном обратном клапане используется шарнирный диск, который открывается при прямом потоке и закрывается под действием силы тяжести или силы пружины, когда поток меняется на противоположный. Он обеспечивает меньший перепад давления и подходит для труб большего диаметра. В шаровом обратном клапане используется подпружиненный шарик, который прилегает к уплотнению, обеспечивая более быструю реакцию закрытия и лучшую герметизацию при низких скоростях потока.

Можно ли установить этот клапан на вертикальной линии?

Да, обратный клапан можно устанавливать на вертикальных трубопроводах с восходящим направлением потока. Подпружиненный диск обеспечивает надежное закрытие даже при вертикальной установке. Горизонтальная установка также поддерживается и является наиболее распространенной конфигурацией.

Что вызывает болтовню и как ее решить?

Вибрация обычно возникает, когда скорость потока слишком низкая, вызывая колебания диска. Эту проблему можно решить, увеличив расход, установив более легкую пружину или выбрав клапан с более низким давлением открытия. Пульсирующий поток поршневых насосов также может вызывать вибрацию.

Как выбрать правильную силу пружины для моей системы?

Выбор силы пружины зависит от скорости потока в системе и противодавления. Стандартные пружины подходят для большинства применений. Для систем с низким расходом может потребоваться более легкая пружина, чтобы позволить диску полностью открыться. В системах с высоким противодавлением более сильная пружина обеспечивает принудительное закрытие. Для получения информации о конкретных размерах обратитесь к таблице выбора пружин производителя.

Эти поворотные обратные клапаны используются в химической, металлургической, фотоэлектрической, ядерной, литиевой, электронной полупроводниковой, пищевой, фармацевтической, автомобильной и промышленной отраслях водоподготовки для обработки кислотно-щелочных жидкостей, сверхчистой воды, питьевой воды, воды электронного качества и трубопроводов промышленных сточных вод.

Компания

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group да Китай SCH8O/DIN UPVC/CPVC Поворотный обратный клапан Для пищевой промышленности/автомобильной/электронной поставщик и сделанный на заказ SCH8O/DIN UPVC/CPVC Поворотный обратный клапан Для пищевой промышленности/автомобильной/электронной фабрика. Мы были основаны в 2007 году, сосредоточившись на исследованиях и разработках, производстве, продажах и обслуживании промышленных труб CPVC и UPVC. Компания получила ряд сертификатов, включая лицензию на производство специального оборудования, лицензию на гигиену продукции, связанной с водой, провинции Чжэцзян, сертификацию системы менеджмента качества IS09001, сертификацию системы экологического менеджмента IS014001 и сертификацию системы менеджмента охраны труда и техники безопасности IS045001. Компания имеет более 50 независимых прав интеллектуальной собственности и самостоятельных прав на импорт и экспорт. Для предоставления разнообразной продукции и более качественных услуг компания внедрила передовые технологии, инструментальное оборудование и уникальные сырьевые материалы и системы управления из Германии и США. На протяжении многих лет наша продукция широко используется в трубопроводной транспортировке кислотных и щелочных жидкостей, сверхчистой воды, питьевой воды, чистой воды электронного класса и промышленных сточных вод в химической, металлургической, фотоэлектрической, ядерной энергетике, литиевых батареях, электронных полупроводниках, пищевой, медицинской, автомобильной, промышленной очистке воды и других отраслях. В настоящее время группа компаний ZHEYI создала более 30 торговых компаний по всей стране, и все виды продукции экспортируются в Европу, Америку, Юго-Восточную Азию и другие страны и регионы, пользуясь большим спросом у отечественных и зарубежных клиентов.

Почетная грамота

Новости

Где трубы ПВХ SCH 80 используются в промышленности и комме...
Jul 30,2026
Химические переработчики, операторы водоочистки и промышленные предприятия указывают Труба ПВХ СЧ 80 везде, где трубопроводная система должна выдерживать более высокое внутреннее давление и противостоять...
узнать больше
Что делает трубу из ПВХ SCH 80 надежным выбором для примен...
Jul 23,2026
Труба из ПВХ SCH 80 имеет более толстую стенку, чем труба SCH 40, при том же наружном диаметре, что повышает ее номинальное давление и делает ее стандартом для промышленных линий, транспортирующих агрессивные химик...
узнать больше
Почему труба ПВХ SCH 80 широко используется в промышленных...
Jul 16,2026
Толщина стенки — это единственная характеристика, которая отличает трубу, рассчитанную на промышленное давление, от трубы, предназначенной для легкого жилого использования. Труба ПВХ СЧ 80 прочно занимае...
узнать больше

Оставить сообщение

Строгий контроль качества

Группа компаний ZHEYI придерживается принципа «качество прежде всего», использует передовое международное оборудование и высококачественное сырье, строго контролирует каждый этап производства и стремится поставлять трубопроводную продукцию с превосходными эксплуатационными характеристиками и изысканным внешним видом.

Компания использует самое современное производственное оборудование и высококачественные материалы, включая японскую Sekisui и американскую Lubrizol. «ZHEYI» прекрасно сочетает изысканные производственные технологии с профессиональным управлением, а каждое изделие проходит строгий контроль качества — от производства, проверки до конечной поставки, что обеспечивает идеальное сочетание внешнего вида и функциональности.
Тестирование производительности точности

В ZHEYI каждый продукт тщательно изготавливается, не только уделяя внимание изысканному эстетическому дизайну, но и всегда стремясь к превосходному внутреннему качеству. Строгие испытания производительности гарантируют, что продукт может сохранять стабильность и долговечность даже в суровых условиях.:

● Испытание плотности: измерение плотности материала для обеспечения однородности и устойчивости конструкций.
● Испытание на температуру размягчения по Вика: оценивает степень размягчения материалов в условиях высоких температур, чтобы гарантировать способность изделия противостоять деформации в различных средах.
● Испытание в духовке: имитирует длительную термостойкость и проверяет способность продукта выдерживать высокие температуры в течение длительного времени.
● Гидростатическое испытание: оценка прочности труб в условиях высокого давления для обеспечения безопасности и надежности продукции.
● Испытание на удар падающим молотом: проверьте ударопрочность изделия во время транспортировки, установки и ежедневного использования.

SCH8O/DIN UPVC/CPVC Поворотный обратный клапан Знание отрасли

Как правильно выбрать Поворотный обратный клапан из ПВХ/ХПВХ ? Руководство по подбору ключевых параметров и рабочих условий

Поворотный обратный клапан из ПВХ (непластифицированный поливинилхлорид) и ХПВХ (хлорированный поливинилхлорид) широко используется во многих отраслях промышленности благодаря их превосходной коррозионной стойкости, легкой конструкции и экономичности. Правильный выбор требует всестороннего учета характеристик среды, условий работы и характеристик клапана для обеспечения долгосрочной стабильной работы. Ниже приведены ключевые моменты выбора и типичный анализ отраслевого применения:

1. Тип среды и химическая совместимость.
Материалы ПВХ/ХПВХ обладают хорошей устойчивостью к кислотам, щелочам, солям и различным агрессивным средам, но в разных отраслях предъявляются разные требования к чистоте среды и химической стойкости:
Безопасная питьевая вода: должна соответствовать сертификации NSF/ANSI 61 для обеспечения нетоксичности осадков.
Промышленная очистка воды: Применяется к водным системам, содержащим хлор, флокулянты и другие химические агенты.
Промышленные сточные воды: высокая коррозионная стойкость, может очищать сточные воды, содержащие кислоты, щелочи и тяжелые металлы.
Электронный полупроводник: требуется среда сверхвысокой чистоты, а внутренняя стенка клапана гладкая и не содержит осадков.
Медицина: Соблюдайте стандарты FDA, чтобы избежать загрязнения фармацевтической воды или жидкостей высокой чистоты.

2. Диапазон температур и давлений
UPVC: применимая температура 0°C~60°C, кратковременная термостойкость может достигать 65°C, подходит для нормальных температурных условий (например, для системы питьевой воды).
ХПВХ: более высокая термостойкость (-20°C~90°C), подходит для высокотемпературных жидкостей (например, охлаждающих жидкостей в фотоэлектрической промышленности или кислотно-щелочных циркуляционных систем в металлургии).
Уровень давления обычно составляет PN10~PN16, который необходимо выбирать в соответствии с рабочим давлением системы (например, условиями работы при низком давлении вспомогательных трубопроводов атомной энергетики).

3. Характеристики потока и размер клапана
Поворотный обратный клапан автоматически открывается и закрывается за счет энергии жидкости, а минимальное давление открытия и закрытия (обычно 0,5 ~ 1 бар) должно быть гарантировано, чтобы избежать плохой герметизации в условиях низкого давления (например, при низкоскоростном потоке воды в промышленной очистке воды).
Клапаны большого диаметра (DN50 и выше) подходят для сценариев с высоким расходом (например, сброс промышленных сточных вод), а клапаны малого диаметра (DN15–DN40) больше подходят для прецизионных систем (таких как подача сверхчистой воды в электронных полупроводниках).

4. Особые отраслевые требования
Ядерная энергетика: она должна соответствовать стандартам радиационного старения, а клапан должен иметь дублирующую конструкцию уплотнения.
Фотоэлектрические: они должны быть устойчивы к коррозии охлаждающей жидкости на основе этиленгликоля и предъявляют высокие требования к долгосрочной стабильности работы при высоких температурах.
Металлургия: ХПВХ более надежен, чем УПВХ, для кислот, щелочей или окислителей высокой концентрации.

5. Рекомендации по установке и техническому обслуживанию
При горизонтальной установке убедитесь, что направление поворота диска клапана соответствует перекачиваемой жидкости; при вертикальной установке выберите подпружиненный обратный клапан (например, компактное размещение в медицинской промышленности).
Регулярно проверяйте герметичность седла клапана, чтобы предотвратить застревание частиц (обычно в промышленных сточных водах, содержащих примеси).
